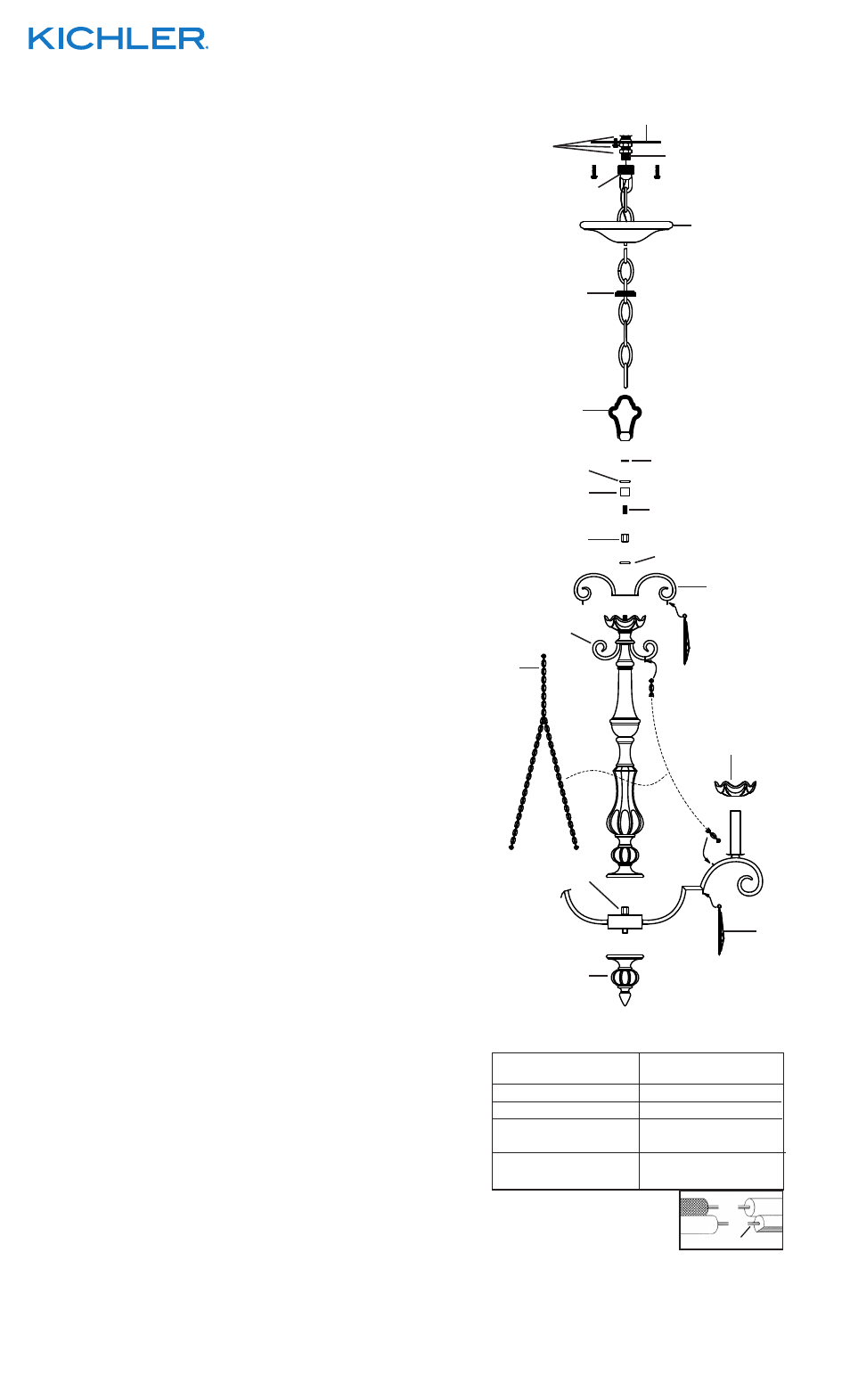

1) Passer le fil de luminaire à travers la colonne centrale. Visser

la colonne centrale dans l’accouplement sur la partie

supérieure du luminaire.

2) Passer le fil du luminaire du haut de la colonne centrale à

travers le trou dans le centre de la volute. Passer le trou au

centre de la volute au-dessus de l’extrémité du tube fileté

sur le dessus de la colonne centrale. Régler la volute en

haut de la colonne centrale.

3) Passer le fil du luminaire à travers le trou dans l’anneau de

retenue. Passer le trou de l’anneau de retenue sur l’extrémité

du tube fileté faisant saillie depuis le centre de la volute.

4) Passer le fil du luminaire dans le trou de l’accouplement

hexagonal. Visser ’accouplement hexagonal sur le tube fileté.

5) Passer le fil du luminaire à travers le petit tube fileté. Visser

l’extrémité du petit tube fileté dans le trou de l’accouplement

hexagonal.
6) Passer le fil du luminaire à travers le petit tube. Abaissez le

petit tube sur l’extrémité du petit tube fileté.

7) Passer le fil du luminaire dans le trou de l’anneau de retenue.

Réglez la bague de retenue vers le bas sur la partie supérieure

du petit tube.

8) Passer le fil de luminaire dans le trou de la rondelle de

blocage. Visser la rondelle de blocage sur l’extrémité du tube

fileté dépassant de la bague de retenue.

9) Passer le fil du luminaire par la boucle. Visser la boucle sur le

tube fileté sortant de la garniture supérieure.

10) COUPER LE COURANT.

IMPORTANT: TOUJOURS couper l’électricité avant de com

mencer le travail.

a) Localiser le coffret à fusibles ou le disjoncteur du

domicile. Mettre l’interrupteur principal en position

d’Arrêt.

b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur

Arrêt) qui contrôlent l’alimentation vers le luminaire ou la

pièce dans laquelle le travail est effectué.

c) Mettre l’interrupteur mural en position d’Arrêt. Si le

luminaire à remplacer est doté d’un interrupteur ou

d’une chaîne connectée à l‘interrupteur, placer ces

éléments en position d’Arrêt.

11) Visser le tube fileté (qui se trouve avec les pièces détachées)

dans le collier-écrou, sur une longueur minimum de 6 mm (1/4 po).

Fixer avec un écrou hexagonal.

12) Visser un second écrou hexagonal de manière à ce qu’il

touche presque le premier. Visser ensuite le tube fileté sur la

patte de fixation, en le faisant dépasser et en dirigeant la

partie filetée des vis vers la boîte de jonction. Visser un

troisième écrou hexagonal sur l’extrémité du tube fileté

sortant de l’arrière de la sangle de montage. Visser un

troisième écrou hexagonal sur l’extrémité du tube fileté

sortant de l’arrière de la sangle de montage.

13) Connecter la patte de fixation à la boîte de jonction.
14) Dévisser la bague filetée du collier-écrou. Passer le cache

sur le collier-écrou. Environ la moitié de filetage extérieur de

celui-ci doit être apparent. Fixer le collier-écrou en faisant

pivoter l’assemblage vers le haut ou vers le bas. Enlever le

cache.
15) Une fois bien positionné, serrer les deux écrous hexagonaux,

supérieur et inférieur, contre le dessous et le dessus de la

sangle de montage.

16) Glisser le cache sur le collier-écrou et enfiler sur la bague

filetée. Attacher la chaine (avec l’assemblage connecté) au

bas du collier-écrou. Dévisser la bague filetée et laisser

glisser le cache et la bague filetée.

17) Entrelacer le fil électrque et le fil de mise á la terre et faire

passer le tout dans les anneaux de la chaîne en espaçant au

maximum de 3 po. Passer le fil dans la bague filetée, le

cache, le collier-écrou, le tube fileté et la boîte de jonction.

18) Avec l’attache-fil (qui n’est pas fourni), connecter le fil de

mise á la terre au fil d’alimentation noir ou á celui qui est

blanc.
