A UTILISER UNIQUEMENT POUR LES SYSTÈMES D’ÉCLAIRAG PAYSAGER
1) Le dispositif est accepté en tant que composant d’un système d’é
clairage paysager lorsque la compatibilité de la combinaison étiquetée
UL ou CSA (ACNOR) doit être déterminée par CSA, UL respectivement
ou les autorités d’inspection locales ayant compétence.
2) L’appareil doit étre connecté à un transformateur supplémentaire à
basse tension approuvé pour une utilisation avec les systémes
d’éclairage paysager.
3) Cet apareil doit étre connecté à un câblage secondaire du type suivant:
12GA 60°C type minimum;
SPT-3 combatible pour utilisation extreme;
ou câble d’éclairage paysager agréé.
ATTENTION
LORS DE L’INSTALLATION D’ECLAIRAGE DE JARDIN KICHLER 9TNESION DU SECTEUR OU
BASSE TENSION), PRENEZ SOIN DE LE MAINTENIR DEGAGE DE TOUT MATERIAU
COMBUSTIBLE.
LORS DE L’ENTRETIEN DE LA LAMPE, ASSUREZ - VOUS DE RETIRER LES FEULLES, LES
AIGUILLES DE PIN, LES BRINS D’HERBE, L’HUMUS, ET TOUT DEBRIS QUI S’EST ACCUMULE
SUR L’AMPOULE DE LA LAMPE, LE DIFFUSEUR OU LE CORP DE LA LAMPE.
MONTAGE ET INSTALLATION
1) Déterminer l’emplacement où installer le luminaire.
2) Planter le poteau dans le sol. Pour éviter d’endommager le poteau avec le
marteau, poser dessus un morceau de bois. Si le sol est très dur, faire
deux entailles en croix dans le sol avec une pelle plate.
3) Dégager le sol au niveau de la fente guide-fils située sur la partie
supérieure du poteau.
4) Passer le fil de 12 V dans la fente guide-fils et visser le luminaire sur le
poteau. Diriger le luminaire dans la direction souhaitée et fixer en serrant
un contre-écrou.. Si besoin, utiliser des clés ou des pinces pour le serrage
final de l’écrou.
5) Ajuster l’angle de la lumière accentuation en desserrant la vis à tête
Phillips.
6) Ajuster l’angle du chapeau en desserrant la vis moletée.
7) COUPER LE COURANT D’ALIMENTATION.
8) Connecter les fils en utilisant le connecteur Quic Disc ™ fourni en suivant
les indications ci-dessous, ou en suivant toute autre méthode de
connexion approuvée (non fournie).
Date Issued: 12/2/11 IS-16006-CB
OUTDOOR USE ONLY
DOM ETRE INSTALLE A L’EXTERIEUR
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
INSTRUCTIONS DE CBLAGE ÉLECTRIQUE AVEC UN QUIC DISC ™
Couper le courant d’alimentation.
Toute la longueur du fil électrique de calibre 18 peut être utilisée pour le branchement avec le fil électrique de calibre 10 ou 12 si les conditions
suivantes sont remplies :
• Le câblage doit être protégé soit par le cheminement des fils àproximité de l’appareil, par un accessoire ou bien il doit être fixé à la structure
d’une construction telle qu’une maison ou une terrasse.
• Les fils de calibre 18 doivent être coupés de manière à pouvoir être reliés au connecteur à une distance maximum de 6 pouces du luminaire
ou de la construction.
• Si les branchements doivent être faits sous terre, pas plus de 6 pouces de fils de calibre 18 doivent être enterrés.
Le connecteur Quic Disc™ est conçu afin d’installer un luminaire et convient à un fil de luminaire 18 GA et un 10 GA, ou un fil de réserve
12 GA.
Poser le fil électrique de calibre 10 sur le Quic Disc™ en travers de l’endroit marqué calibre 10 ou celui de calibre 12 en travers de l’endroit
marqué calibre 12.
Poser le fil d’alimentation du luminaire en travers de l’endroit marqué calibre 18. Lorsque les fils sont en place, connecter la partie supérieure du Quic Disc ™ à la
base avec la vi fournie. S’assurer que les fils sont bien à plat dans la partie inférieure du Quic Disc™ et que la vis est serrée à fond.
Les contacts en cuivre perceront automatiquement l’isolement des fils. Couper le fil d’alimentation de calibre 18 qui dépasse du Quic Disc ™ .
Ne faire aucune autre connexion de fils aux fils du luminaire 18 GA.
For warranty information please visit: http://www.landscapelighting.com/portal/warranty_page
Pour de plus amples informations sur la garantie, cliquez sur le lien ci-dessous : http://www.landscapelighting.com/portal/warranty_page

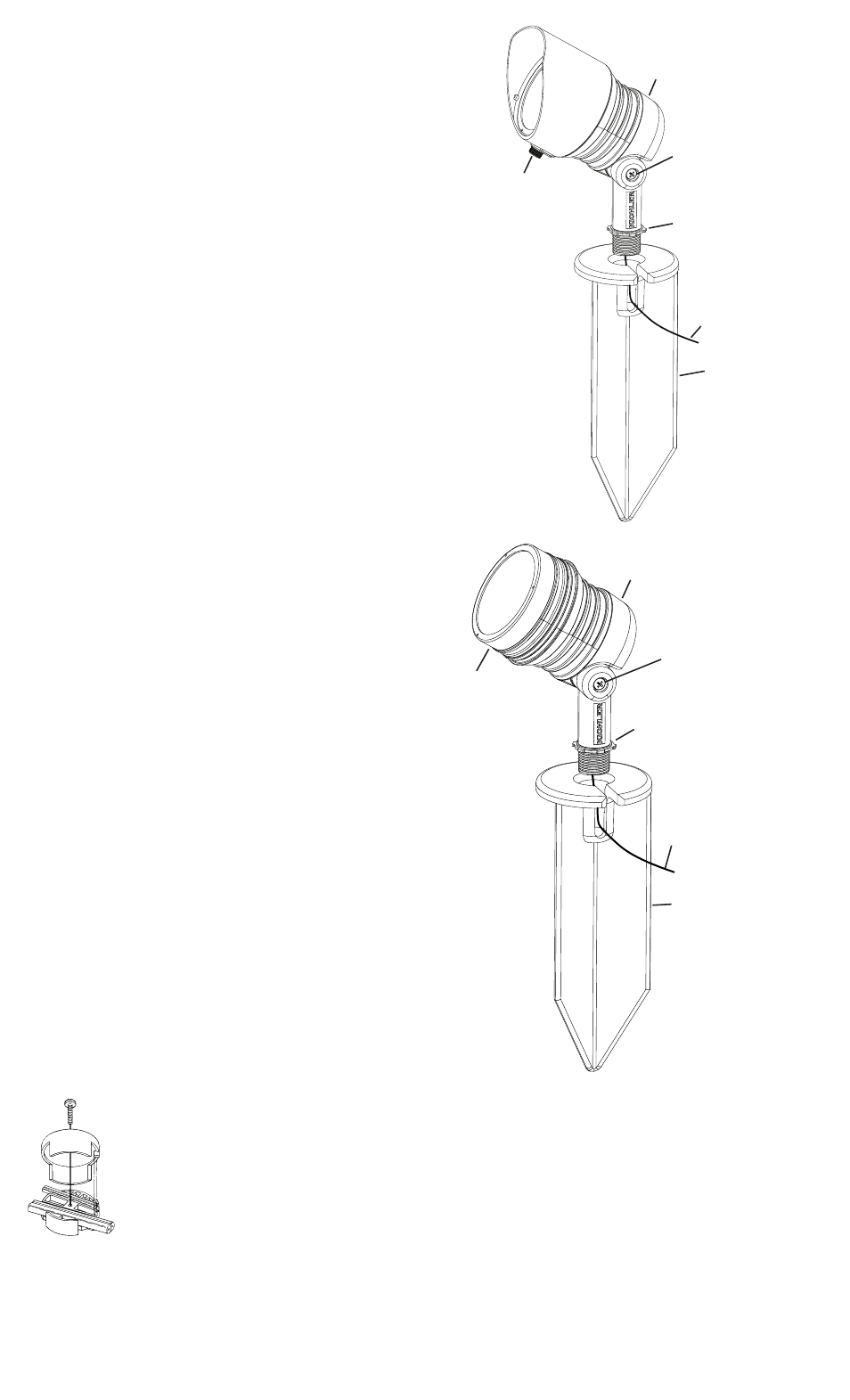

FIXTURE
LUMINAIRE
LOCKNUT
CONTRE-ÉCROU
STAKE
POTEAU
FIXTURE
LUMINAIRE
LOCKNUT
CONTRE-ÉCROU
STAKE
POTEAU
PHILLIPS HEAD SCREW TO
ADJUST ANGLE OF FIXTURE
VIS À TÊTE PHILLIPS POUR
AJUSTER L’ANGLE
DU LUMINAIRE
PHILLIPS HEAD SCREW TO
ADJUST ANGLE OF FIXTURE
SERRER LA VIS POUR
AJUSTER L’ANGLE
DU LUMINAIRE
THUMB SCREW TO ADJUST
ANGLE OF COWL OR TO
LOOSEN AND REMOVE COWL
VIS À OREILLES POUR
RÉGLER L’ANGLE DU
CAPOT OU POUR
DESSERRER ET ENLEVER
SHOWN WITH OPTIONAL
COWL REMOVED
ILLUSTRATION SANS
LE CAPOT
WIRE LEAD
CONDUCTEUR DE FIL
WIRE LEAD
CONDUCTEUR DE FIL
