Réglage de la position, de l’élévation et de l’angle
Après avoir desserré la vis de fixation et effectué les réglages avec le boulon de réglage, serrez bien la
vis de fixation.
1. Dévissez la vis de positionnement.
2. Ajustez l’angle de rotation avec le bouton de réglage.
3. Serrez la vis de positionnement jusqu’à ce que son extrémité touche le support
intérieur.

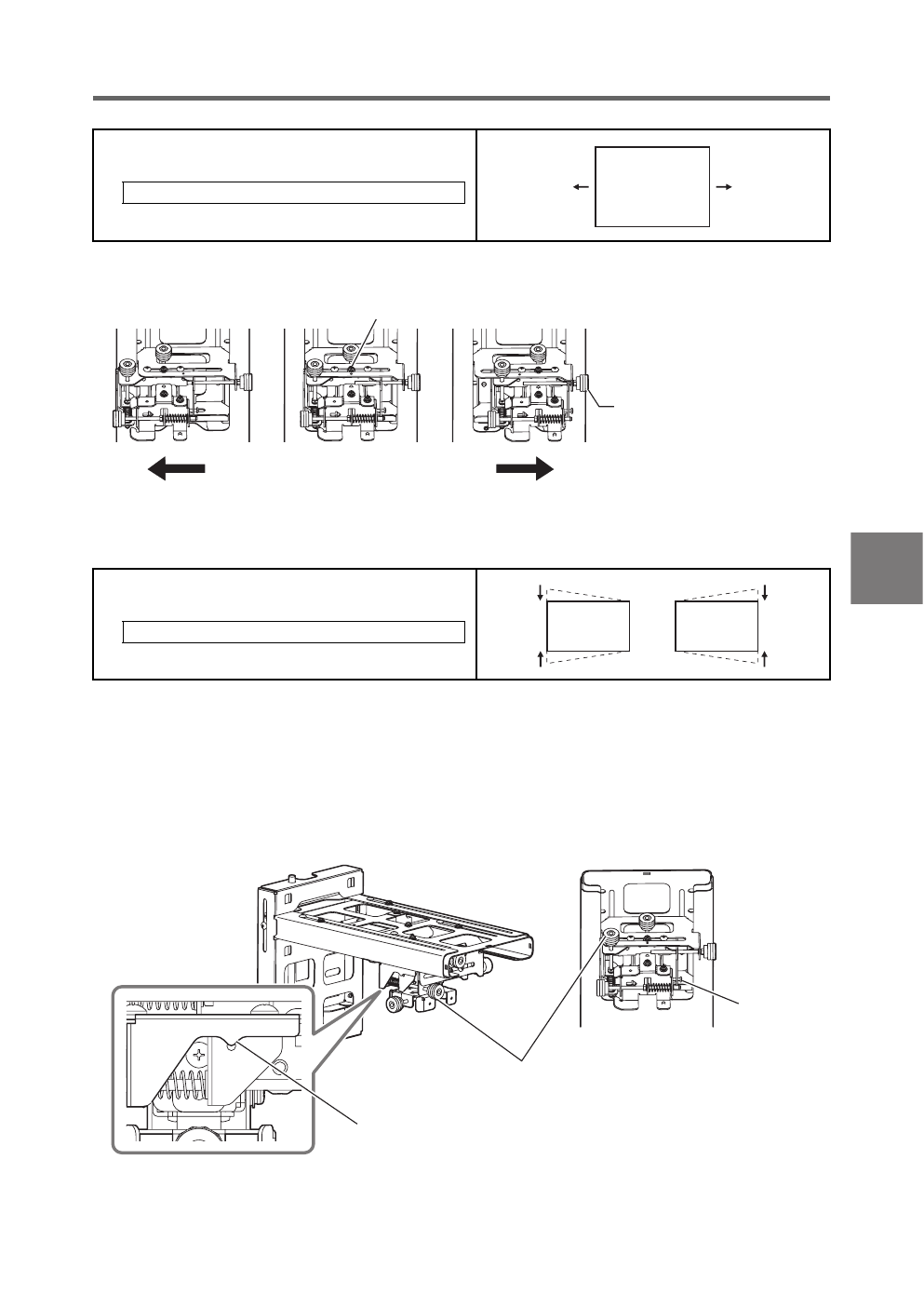

5 Réglage de la position horizontale de la zone de
projection
Plage de réglage : ±30 mm
6 Réglage de l’angle de rotation de la zone de
projection
Plage de réglage : ±5°
Bouton de réglage
Position centrale : Le petit orifice sous la fente
de la vis de fixation indique la position centrale.
Vis de fixation
Bouton de réglage
Vis de
positionnement
Position centrale : Lorsque le pointeur est aligné sur le petit orifice.
