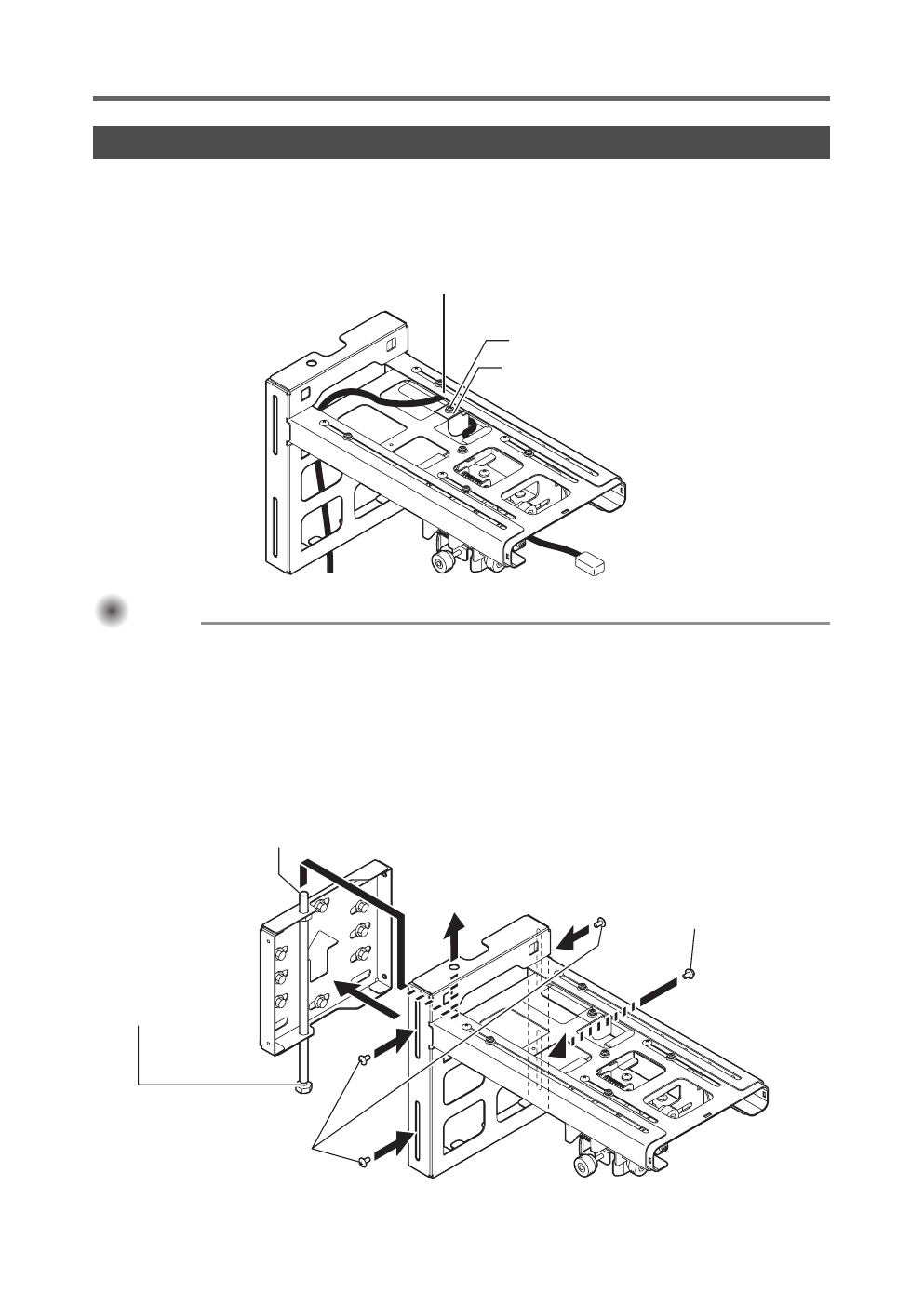

Fixation du support mural
FR-10
1.
Retirez la vis puis le guide du câble.
2. Faites passer le câble dans le support principal.
3. Remettez le guide de câble dans sa position d’origine et fixez-le avec la vis.
Important ! Important ! Important !
z Positionnez le câble comme indiqué ci-dessus, en prenant soin de ne pas l’endommager.
z Ne forcez pas lorsque vous faites passer le câble par le bras.
4. Rattachez le support à la plaque de fixation murale, dans sa position d’origine, et
serrez les quatre vis pour le sécuriser. Serrez bien les trois boulons à épaulement et
serrez légèrement la vis à rondelle élastique.
z Le support pourra être bougé vers le haut et le bas même quand les boulons à épaulement sont
serrés.
z Utilisez la vis à rondelle élastique à l’endroit indiqué sur l’illustration. Ne serrez que légèrement
cette vis pour l’instant car elle sera utilisée plus tard pour le réglage de hauteur.
3. Fixez le support à la plaque de fixation murale.
Faites passer le câble dans le bras.
Fixez le câble avec les guides du câble.
Vis
Insérez la vis de réglage vertical de la plaque de fixation murale dans les trous du support.
Vis à rondelle élastique
(M5 × 10)
Boulons à épaulement x 3
(Boulons avec entretoises)
Faites glisser la rainure
sous la tête de la vis de
réglage de hauteur dans
l’échancrure en U du
support.
