Préparatifs
Raccordez la boîte de commande et les deux projecteurs à l’intérieur du coffret de la façon indiquée sur
l’illustration suivante.
Lorsque la boîte de commande est raccordée à un projecteur avec un câble HDMI fourni, branchez la
fiche du câble la plus rapprochée du noyau de ferrite sur le port HDMI de la boîte de commande.
REMARQUE
z Les câbles HDMI et les câbles RS-232C qui relient la boîte de commande aux projecteurs peuvent
être rangés dans le boîte de rangement (A) lorsqu’ils ne sont pas utilisés. L’adaptateur secteur de la
boîte de commande peut être rangé dans la boîte de rangement (B). Reportez-vous à la page F-15 de
ce manuel pour l’illustration montrant où se trouvent la boîte de rangement (A) et la boîte de
rangement (B).

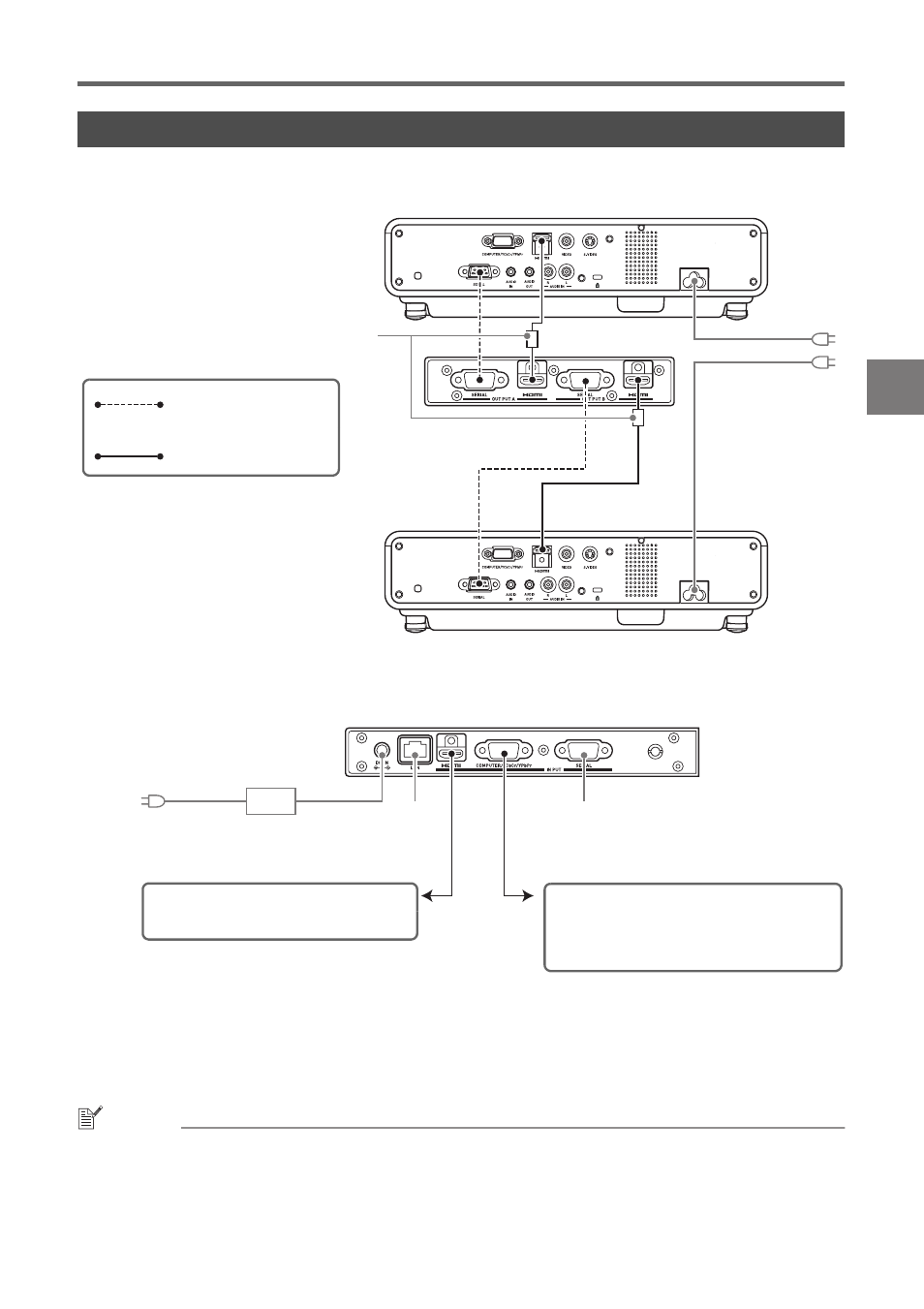

Câblage
*1 Pour contrôler le système de projecteurs depuis un dispositif externe via un réseau LAN, utilisez un
câble LAN du commerce pour relier cette prise à la prise LAN du dispositif externe.
*2 Pour contrôler le système de projecteurs depuis un dispositif externe via une connexion RS-232C,
utilisez un câble série (croisé) du commerce pour relier ce port au port série du dispositif externe.
Projecteur A
(Côté proche de la boîte de commande)
Branchez le cordon
d’alimentation
secteur fourni sur
une prise secteur.
Côté de la boîte de commande
Utilisez un câble
RS-232C fourni pour le
raccordement.
Utilisez un câble HDMI fourni
pour le raccordement.
Projecteur B
(Côté loin de la boîte de commande)
Noyau de ferrite
Raccordez l’adaptateur secteur fourni et
branchez-le sur une prise secteur.
Raccordez la prise de sortie RVB (avec le câble
mini D-Sub fourni ou un câble disponible dans le
commerce) ou la prise de sortie à composantes
(avec un câble disponible dans le commerce) du
dispositif transmettant l’image.
*1 *2
Arrière de la boîte de
commande
Utilisez un câble HDMI du commerce pour le
raccordement au port de sortie HDMI du
dispositif transmettant l’image.
