F-13
Préparatifs
8. Dans le menu « Façonnage de l’image » qui apparaît, sélectionnez « Réglage de la
position de l’image » puis appuyez sur la touche [ENTER].
z Deux modèles de réglage sont projetés, un jaune pour le projecteur A et un bleu clair pour le
projecteur B.
z Utilisez les bagues de zoom du projecteur A et du projecteur B pour ajuster les modèles, si
nécessaire.
Important ! Important ! Important !
z Toutes les explications dans ce manuel présupposent que le projecteur A est raccordé par un
câble HDMI à OUTPUT A de la boîte de commande et que le projecteur B est raccordé à
OUTPUT B, comme indiqué dans « Câblage » (page F-7). Si ces raccordements sont inversés,
les couleurs des modèles de réglage seront inversées (bleu clair pour le projecteur A et jaune
pour le projecteur B).
9. Observez les modèles de réglage tout en réglant le projecteur A puis le projecteur
B. Essayez d’obtenir les caractéristiques suivantes lorsque vous faites ces
réglages.
z Ajustez la mire horizontale des modèles de réglage de sorte qu’elle soit horizontale.
z Ajustez les lignes verticales de la mire du modèle de réglage de sorte qu’elles soient au centre de
l’écran.
10. Sur la télécommande de la boîte de commande, appuyez sur la touche [BLANK].
z Le modèle de réglage du projecteur B disparaît, laissant seulement le modèle de réglage (jaune)
du projecteur A.
11. Tout en observant le modèle de réglage du projecteur A, effectuez les réglages
verticaux indiqués ci-dessous.
z Réglez l’orientation verticale du coffret.
z Réglez le zoom du projecteur A.

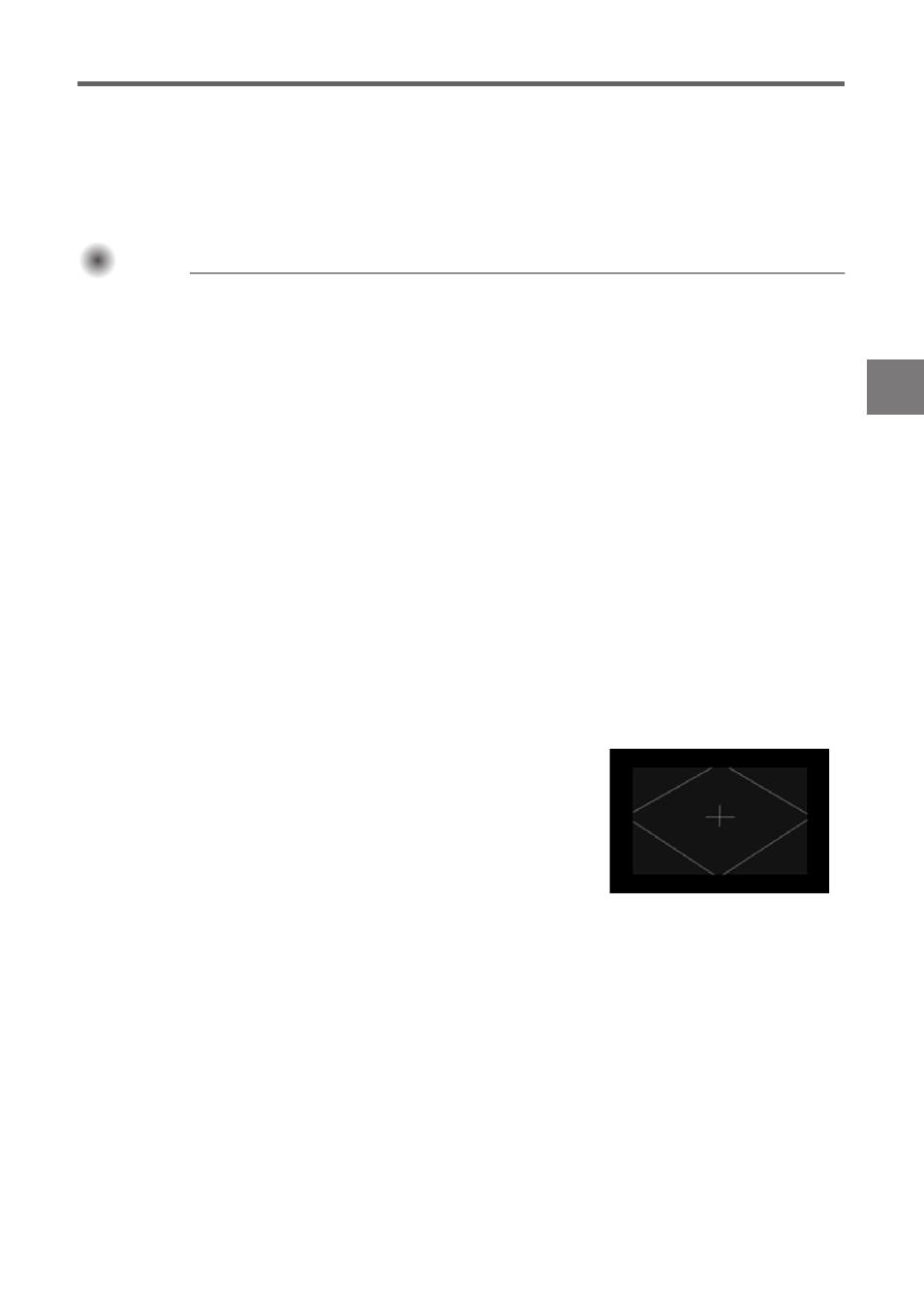

La mire du modèle de réglage doit être au centre de l’écran cible
et le bord extérieur du modèle de réglage doit juste sortir
légèrement de l’écran cible, comme indiqué sur la figure
ci-contre.
12. Appuyez sur la touche [BLANK] de la télécommande.
z L’image du projecteur B est de nouveau projetée de sorte que les modèles de réglage du
projecteur A et du projecteur B sont tous deux projetés.
13.
Effectuez les opérations suivantes pour aligner le plus possible le modèle de
réglage du projecteur B sur celui du projecteur A.
z Desserrez simplement les cinq vis. Ne les déposez pas.
14. Lorsque le réglage est comme vous voulez, appuyez sur la touche [ESC].
z Les modèles de réglage du projecteur A et du projecteur B disparaissent et le menu « Façonnage
de l’image » est projeté.
Projecteur A : Procédez de la même façon qu’au point 3 pour ajuster précisément le modèle de
réglage du projecteur A.
Projecteur B : Procédez de la même façon qu’au point 5 pour ajuster précisément le modèle de
réglage du projecteur B.
(1) Réglez le zoom du projecteur B.
(2) Desserrez les cinq vis immobilisant le projecteur aux panneaux latéraux du coffret (voir
l’illustration au point 5 ci-dessus), puis tournez le bouton de réglage pour ajuster l’orientation.
(3) Après avoir ajusté la position, resserrez à fond les vis.
