Préparatifs
F-43
16.

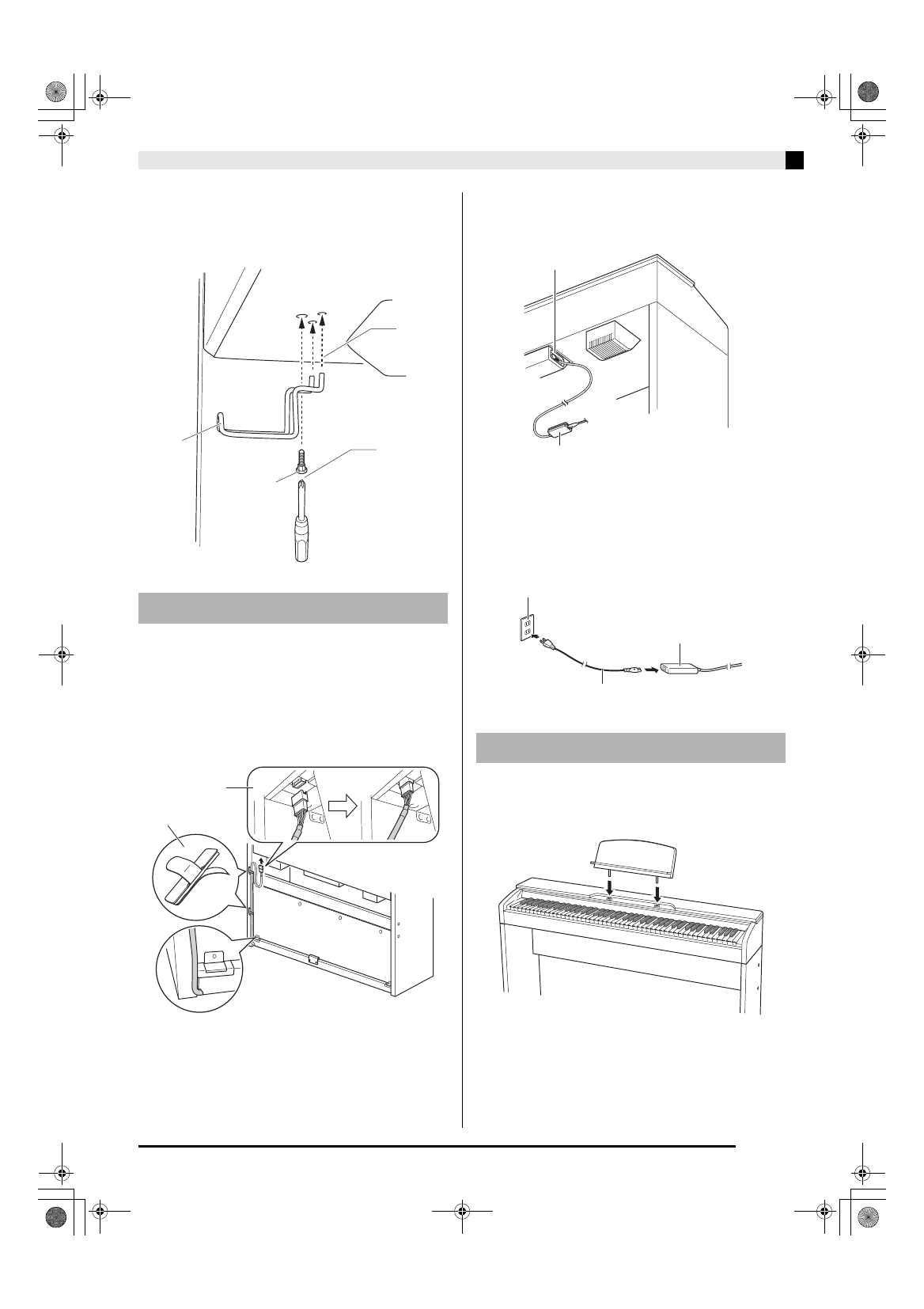

Installez le porte-casques O .
1.
En veillant à bien orienter la fiche du câble du
bloc pédales comme indiqué sur l’illustration
suivante, branchez-la sur le connecteur de
pédales sous le piano.
a. Enfoncez la fiche à fond dans le connecteur.
b. Utilisez les attaches G pour fixer le câble de pédales à
deux endroits sur le panneau latéral B.
2.
Insérez la fiche de l’adaptateur secteur fourni
avec le piano numérique dans la prise
d’alimentation (DC 24V).
3.
Branchez le cordon d’alimentation de
l’adaptateur secteur fourni avec le piano
numérique sur une prise d’alimentation
secteur, comme indiqué sur l’illustration ci-
dessous.
1.
Installez le pupitre de musique en insérant
ses chevilles dans les orifices sur le haut du
piano.
(16-1) Insérez le porte-casques O dans les deux orifices
sous le piano.
(16-2) Utilisez la vis P pour fixer le porte-casques.
Raccorder le câble
O
P
16-2
16-1
G
b.
a.
Installer le pupitre de musique
Fiche d’adaptateur secteur
Adaptateur secteur fourni
Prise d’alimentation domestique
Adaptateur secteur
Cordon d’alimentation
