Assemblage du support
F-31

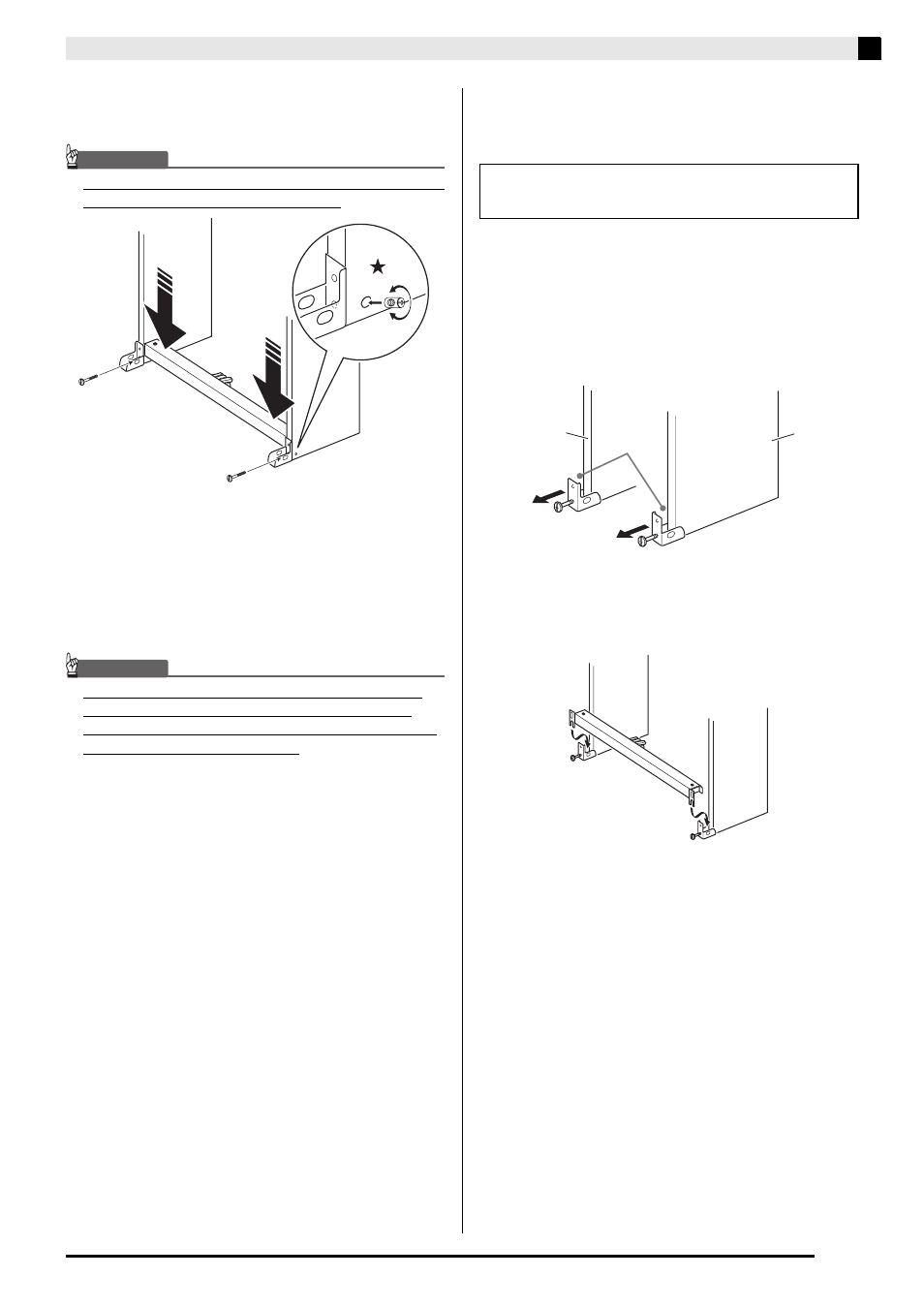

13.
Fixez les angles métalliques au support avec
les vis retirées à l’étape 10.
IMPORTANT !
• Appuyez sur les bords du bloc pédales lorsque vous
serrez les vis des angles métalliques.
• Les panneaux latéraux contiennent des cosses de
raccordement qui s’engagent dans les vis des
angles métalliques. Si vous ne parvenez pas à
insérer les vis dans les trous, utilisez un tournevis
pour faire tourner la cosse de raccordement à
l’intérieur du trou et ajustez sa position pour pouvoir
serrer la vis. Reportez-vous au dessin détaillé (avec
une étoile) sur l’illustration précédente.
IMPORTANT !
• Attention de ne pas serrer en forçant une vis mal
engagée, car vous risqueriez d’endommager le
filetage de la vis et de la cosse de raccordement et
de ne plus pouvoir serrer la vis.
Pour serrer la cosse de raccordement et la vis
14.
Raccordez le câble du bloc pédales.
• Pour le détail sur le raccordement, reportez-vous à
« Raccorder le câble » (page F-32).
• Effectuez les étapes 1 à 9 commençant à la page F-28.
10.
Desserrez les vis des ferrures au bas des
panneaux latéraux
A et B du support pour
créer un espace entre les panneaux latéraux
et les angles métalliques, comme indiqué sur
l’illustration.
11.
Comme indiqué sur l’illustration, insérez les
ferrures du bloc pédale dans les espaces
créés à l’étape 10.
(1) Tournez la vis dans le sens antihoraire d’environ
trois tours de sorte qu’elle soit au centre de la cosse
de raccordement.
(2) Tournez lentement la vis dans le sens horaire et
assurez-vous qu’elle peut être serrée sans
résistance. Si vous sentez une résistance, c’est que la
vis ne s’est pas engagée correctement dans la cosse
de raccordement. Tournez à nouveau la vis dans le
sens antihoraire et essayez de l’engager
correctement.
(3) Si vous ne parvenez pas à engager la vis
correctement, utilisez un tournevis pour tourner la
cosse de raccordement de 180 degrés. Ensuite,
effectuez à nouveau les étapes (1) et (2) pour
engager la vis par le trou de vis de l’autre côté.
Positionnement du support contre un
mur
B A
Espace
