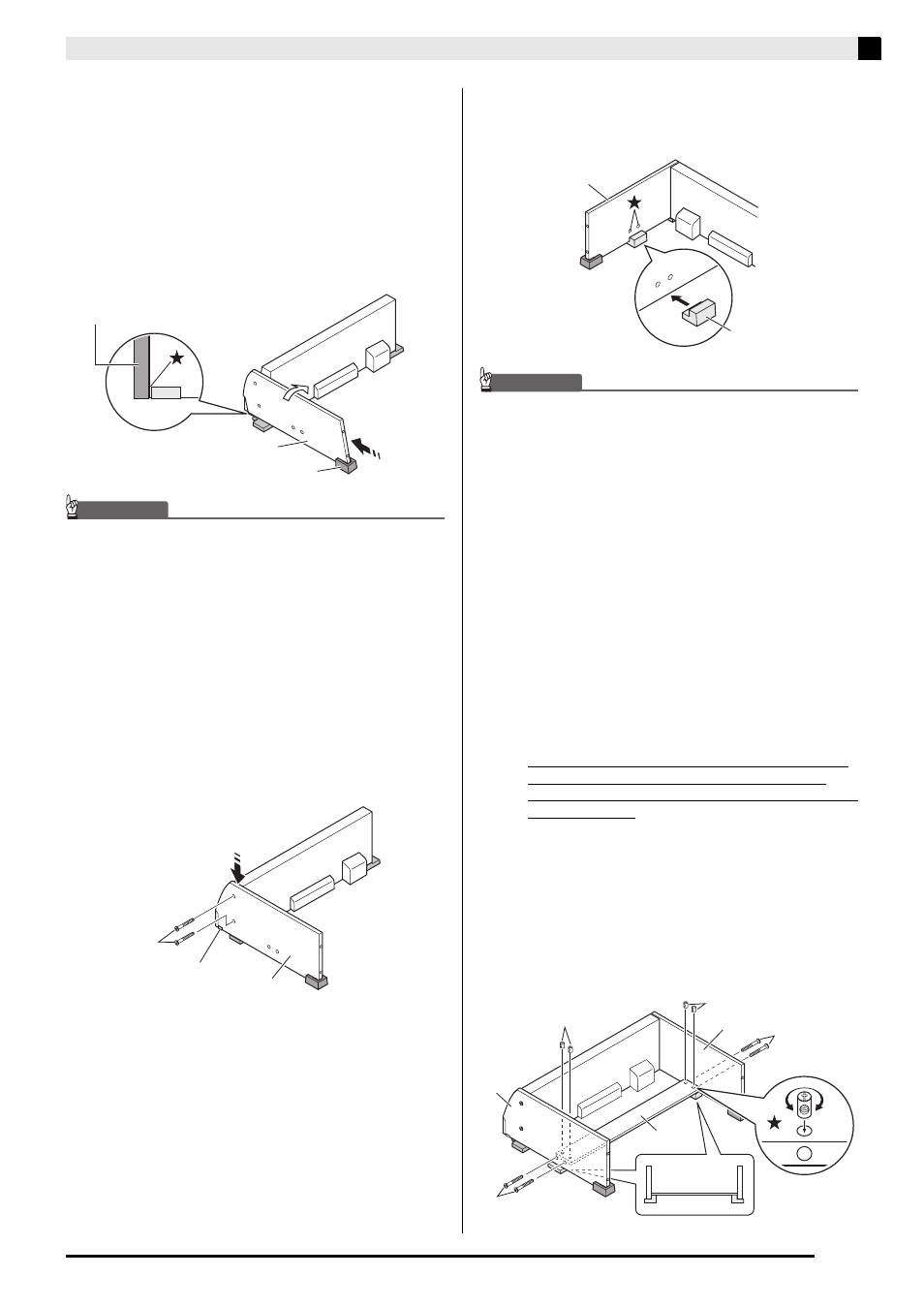

Assemblage du support
F-29
3.
Tout en gardant le panneau latéral A incliné,
alignez-le sur le côté du piano numérique.
IMPORTANT !
• À l’étape (3-1) ci-dessus, assurez-vous bien que le
panneau latéral A est positionné de sorte que son
bord supérieur atteint le bas du panneau supérieur
du piano numérique. Si ce n’est pas le cas, vous ne
pourrez pas mettre le panneau latéral A à la
verticale à l’étape (3-2).
4.
Effectuez les opérations suivantes pour fixer
le panneau latéral au piano numérique.
5.
Insérez un morceau de mousse L -(c) sous le
panneau latéral A , comme indiqué sur
l’illustration.
IMPORTANT !
• Le morceau de mousse doit être posé directement
sous les deux trous de vis ( ) sur le panneau latéral.
6.
Répétez les étapes 2 à 5 pour fixer le
panneau latéral
B à l’autre côté du piano
numérique.
7.
Rattachez le panneau arrière C aux
panneaux latéraux A et B . Utilisez les quatre
vis D et les quatre cosses de raccordement
K .
• Insérez les quatre cosses de raccordement aux quatre
endroits sur le panneau arrière C . Les trous des
cosses de raccordement doivent s’aligner sur les trous
pratiqués dans le panneau arrière.
• Levez le panneau arrière C de sorte que ses trous de
vis s’alignent sur les trous de vis des panneaux
latéraux, puis serrez les vis
D .
• Si vous ne parvenez pas à insérer les vis D dans les
trous des cosses de raccordement K , utilisez un
tournevis pour faire tourner la cosse de raccordement
( sur la Figure).
*ATTENTION
• Ne forcez jamais lorsque vous serrez les vis ! Si vous
forcez les vis D lorsque les trous des cosses de
raccordement K ne sont pas alignés correctement, le
filetage des vis peut être élimé.
• Serrez partiellement les vis sur le côté du panneau
arrière C, puis serrez à fond les vis sur l’autre côté.
• Serrez ensuite à fond les vis partiellement serrées.
(3-1) Poussez le panneau latéral A dans le sens indiqué
par la flèche noire sur l’illustration pour l’aligner
de sorte qu’il y ait le moins d’espace possible entre
son bord supérieur A et le bas du panneau
supérieur du piano numérique (
).
(3-2) Lorsqu’il a été aligné, relevez le panneau latéral A
à la verticale de manière à l’appliquer fermement
contre le côté du piano numérique.
(4-1) Appuyez vers le bas sur le panneau latéral A pour
vous assurer qu’il est complètement inséré dans la
ferrure sur le côté du piano numérique.
(4-2) Utilisez les vis D pour fixer le panneau latéral A
au piano numérique.
(3-2)
(3-1) L
-(b)
A
Panneau supérieur du piano numérique
(4-1)
(4-2)
A
D
Ferrure
L
-(c)
A
B
A
D
K
C
K
D
