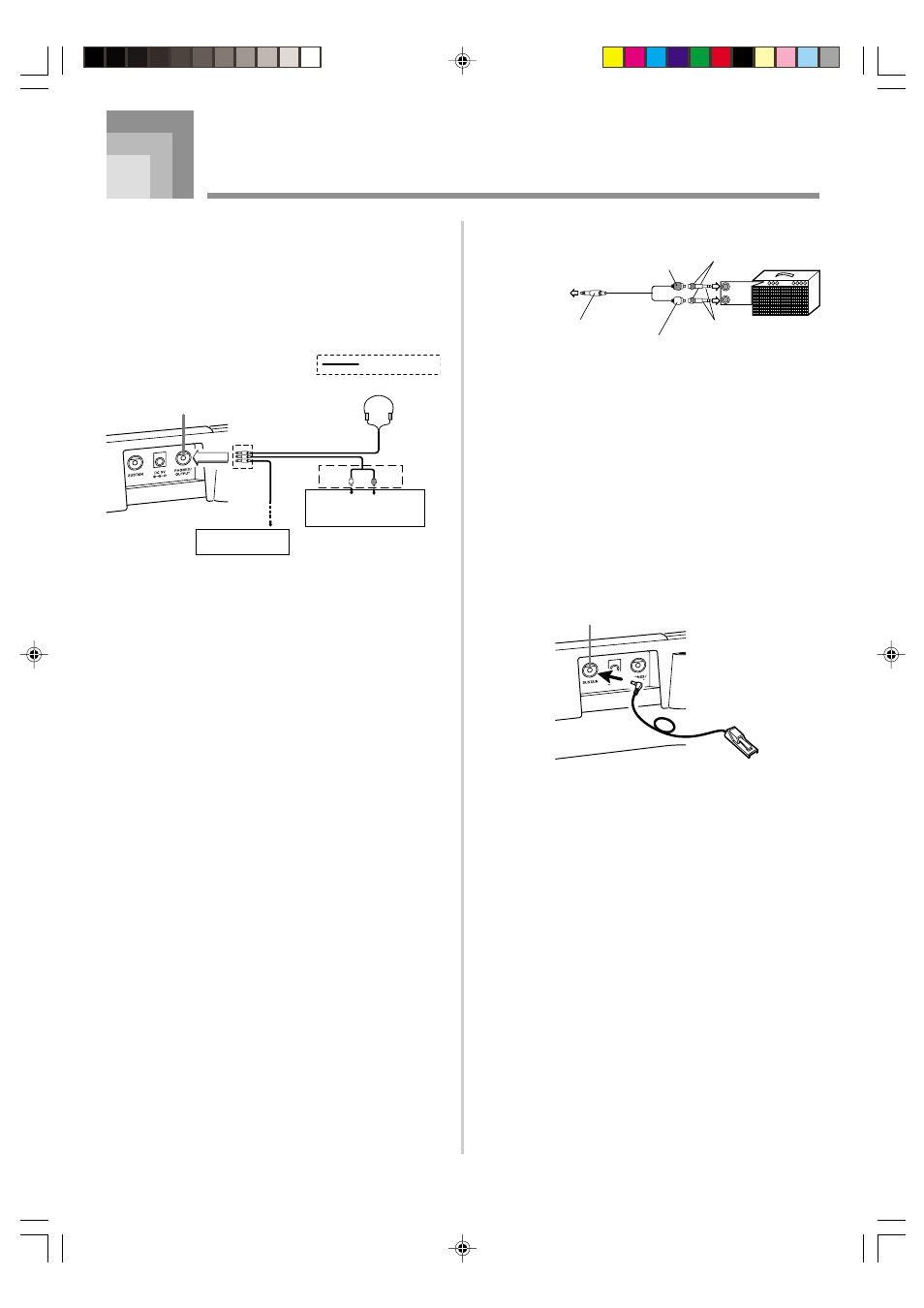

Raccordements
Prise casque/sortie
(PHONES/OUTPUT)
Avant de raccorder un casque ou un autre appareil à cette
prise, veillez à réduire le volume du clavier et de l’appareil
raccordé. Vous pouvez régler leur volume une fois que
l’appareil est raccordé.
[Panneau arrière]
Blanche Rouge
Fiche
miniature
Fiche standard stéréo
Liaison audio
Prise PHONES/OUTPUT
Amplificateur de
clavier, guitare, etc.
1
GAUCHE DROITE
AUX IN ou prise similaire
d’amplificateur audio
2
3
Raccordement du casque (Figure 1)
Quand le casque est raccordé, les haut-parleurs du clavier
sont désactivés, ce qui vous permet de jouer même tard la
nuit sans déranger personne.
Appareil audio (Figure 2)
Raccordez le clavier à un appareil audio à l’aide d’un cordon
de liaison équipé d’une fiche standard à une extrémité et de
deux fiches miniatures à l’autre extrémité. Ce type de cordon
est disponible dans le commerce. Notez que la fiche standard
que vous raccordez au clavier doit être une fiche stéréo, sinon
vous ne pourrez entendre le son que d’un seul canal stéréo.
Avec cette configuration, vous devez régler normalement le
sélecteur d’entrée de l’appareil audio sur l’entrée (en principe
AUX IN ou similaire) sur laquelle le cordon du clavier est
raccordé. Consultez la documentation fournie avec l’appareil
audio pour les détails.
Amplificateur d’instrument de musique (Figure 3)
Utilisez un cordon* de liaison en vente dans le commerce
pour raccorder le clavier à un amplificateur d’instrument de
musique.
* Veillez à utiliser un cordon de liaison ayant une fiche stéréo
standard à l’extrémité qui est raccordée au clavier et un
connecteur deux canaux (gauche et droit) pour le
raccordement à l’amplificateur. Si le cordon n’est pas équipé
des prises adéquates, l’un des canaux stéréo sera perdu.
Quand vous reliez le clavier à un amplificateur d’instrument
de musique, réglez le volume du clavier à un niveau
relativement faible et faites les réglages de volume de sortie
sur l’amplificateur.
INPUT 1
INPUT 2
Prise miniature
Fiche miniature (rouge)
Fiche miniature (blanche)
Fiche standard stéréo Amplificateur
de guitare ou
de clavier
A la prise
PHONES/OUTPUT
du clavier
Fiche standard
[Exemple de raccordement]
Raccordement à un ordinateur ou
à un autre appareil
Vous pouvez aussi raccorder un ordinateur ou un séquenceur
au clavier. Voir “Raccordement à un ordinateur” à la page
F-30 pour les détails.
Prise sustain
Vous pouvez raccorder une pédale de sustain optionnelle
(SP-3 ou SP-20) à la prise SUSTAIN pour obtenir les
caractéristiques suivantes.
Pédale de sustain
• Avec les sonorités de piano, une pression sur la pédale de
sustain allongent les notes un peu comme la pédale de
sourdine d’un piano.
• Avec les sonorités d’orgue, une pression sur la pédale fait
résonner le son jusqu’à ce que la pédale soit relâchée.
Prise de microphone
Vous pouvez raccorder un microphone en vente dans le
commerce à la prise microphone et chanter tout en écoutant
les notes jouées au clavier. Voir “Utilisation de la prise de
microphone” à la page F-16.
Accessoires et options
Utilisez seulement les accessoires et les options spécifiés pour
le clavier. L’utilisation de tout autre accessoire peut causer
un incendie, un choc électrique ou des blessures corporelles.
Prise SUSTAIN
SP-20
