8

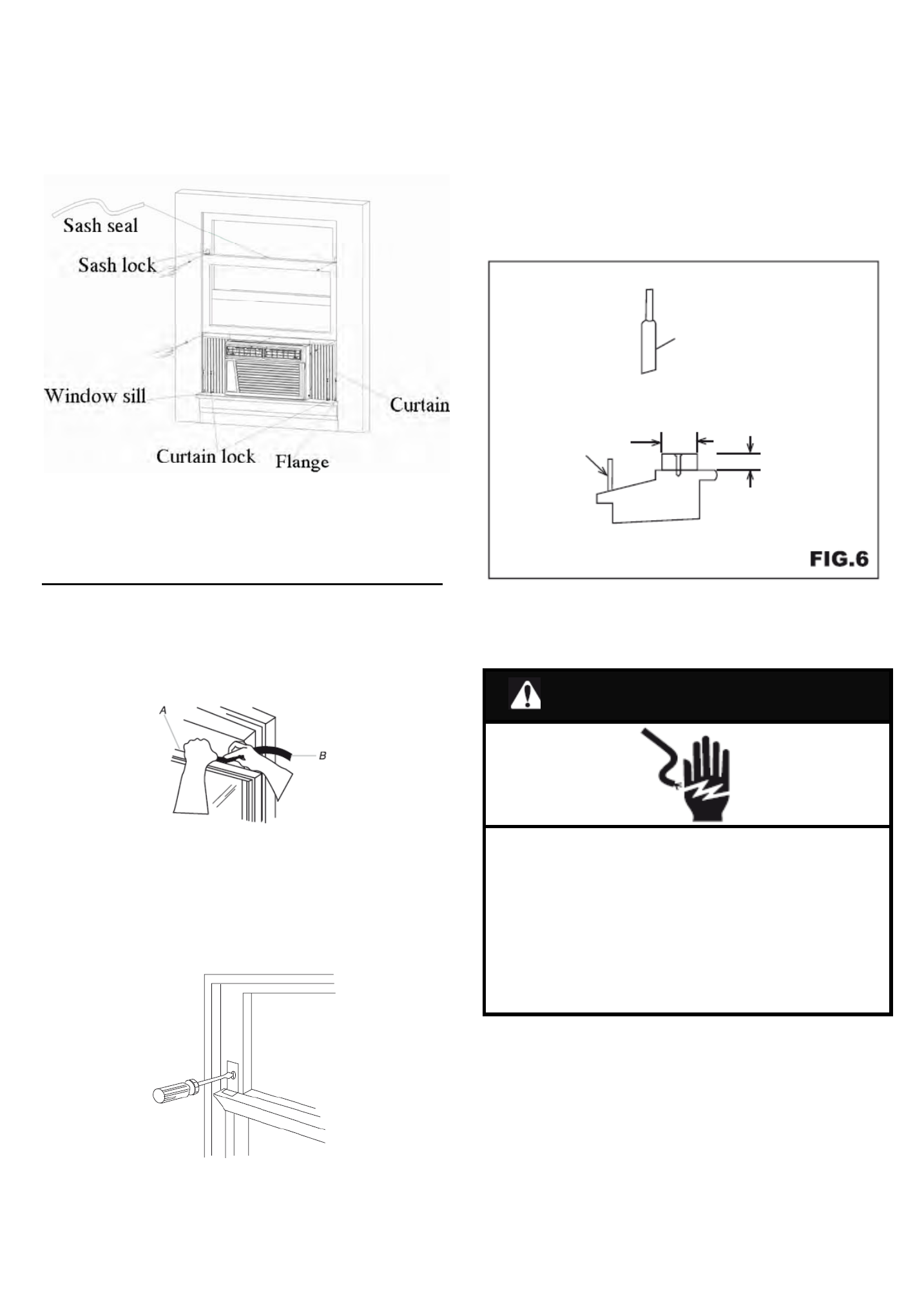

Installation des ferrures de
blocage des panneaux
extensibles
y
Placez les ferrures de blocage entre les panneaux extensibles et
l'appui de fenêtre.
y
Percez un avant-trou de
ǩ de po dans l'appui de fenêtre et
installez les vis à bois.
y
Fixez solidement les panneaux extensibles gauche et droit.
Compléter l'installation
1.
Insérez le joint d'étanchéité en mousse à l'arrière du dessus du
cadre de fenêtre inférieur, de façon à ce qu'il repose contre la
fenêtre supérieure.
A.
Dessus du cadre de fenêtre inférieur
B.
Joint d'étanchéité en mousse
2.
Placez la ferrure de blocage comme l'illustration le montre.
Utilisez une mèche de V
8
de po pour percer un avant-trou par le
trou de la ferrure de blocage et dans la fenêtre supérieure.
3.
Fixez la ferrure de blocage à la fenêtre supérieure au moyen
d'une vis à bois pour fixer solidement la fenêtre.
DANS LE CAS OÙ CLIMATISEUR EST
BLOQUÉ PAR UN CONTRE-CHÂSSIS
y
Ajoutez des pièces de bois comme le montre la figure 6, ou ôtez
le contre-châssis avant d'installer le climatiseur.
y
Si le cadre du contre-châssis doit demeurer en place,
assurez-vous que les orifices d'évacuation ne soient ni calfatés,
ni bouchés par de la peinture.
Il est impératif de permettre l'évacuation de l'eau de pluie ou de
l'eau produite par la condensation.
Châssis
Cadre du
contre-châssis,
ou autre
obstruction
38 mm min.
(1-1/2 po)
Épaisseur requise
de la planche, pour
permettre que le
caisson soit
positionné à
l'angle adéquat,
sur toute la
longueur de l'appui
de fenêtre, fixer
avec des clous ou
des vis.
AVERTISSEMENT
Risque d'électrocution
Branchez l'appareil à une fiche tripolaire mise à la terre.
Ne retirez pas la broche de mise à la terre.
N'utilisez pas d'adaptateur.
N'utilisez pas de rallonge électrique.
Le non-respect de ces instructions peut entraîner la mort,
un incendie, ou une électrocution.
4.
Branchez l'appareil à une fiche tripolaire mise à la terre.
5.
Appuyez sur le bouton de réinitialisation du cordon
d'alimentation. Consultez les « Exigences en matière
d'électricité ».
