REMARQUE : Votre climatiseur peut différer du modèle illustré.
Côté le plus haut
A. Vis Ǫ po
A. Glissière supérieure
Préparez la fenêtre pour l'installation
1. Mesurez la largeur de l'ouverture de la fenêtre.
2. Tracez une ligne de démarcation du centre sur l'appui
de fenêtre intérieur.
A. Largeur de l'ouverture de fenêtre
B. Ligne de démarcation du centre
INSTALLATION
PANNEAUX EXTENSIBLES)
REMARQUE : La glissière supérieure et les panneaux extensibles sont munis de trous décalés pour fournir l'angle
adéquat à l’arrière de l'appareil. Cela est nécessaire à l'utilisation et à l'évacuation adéquates de l'eau produite par
la condensation.
y

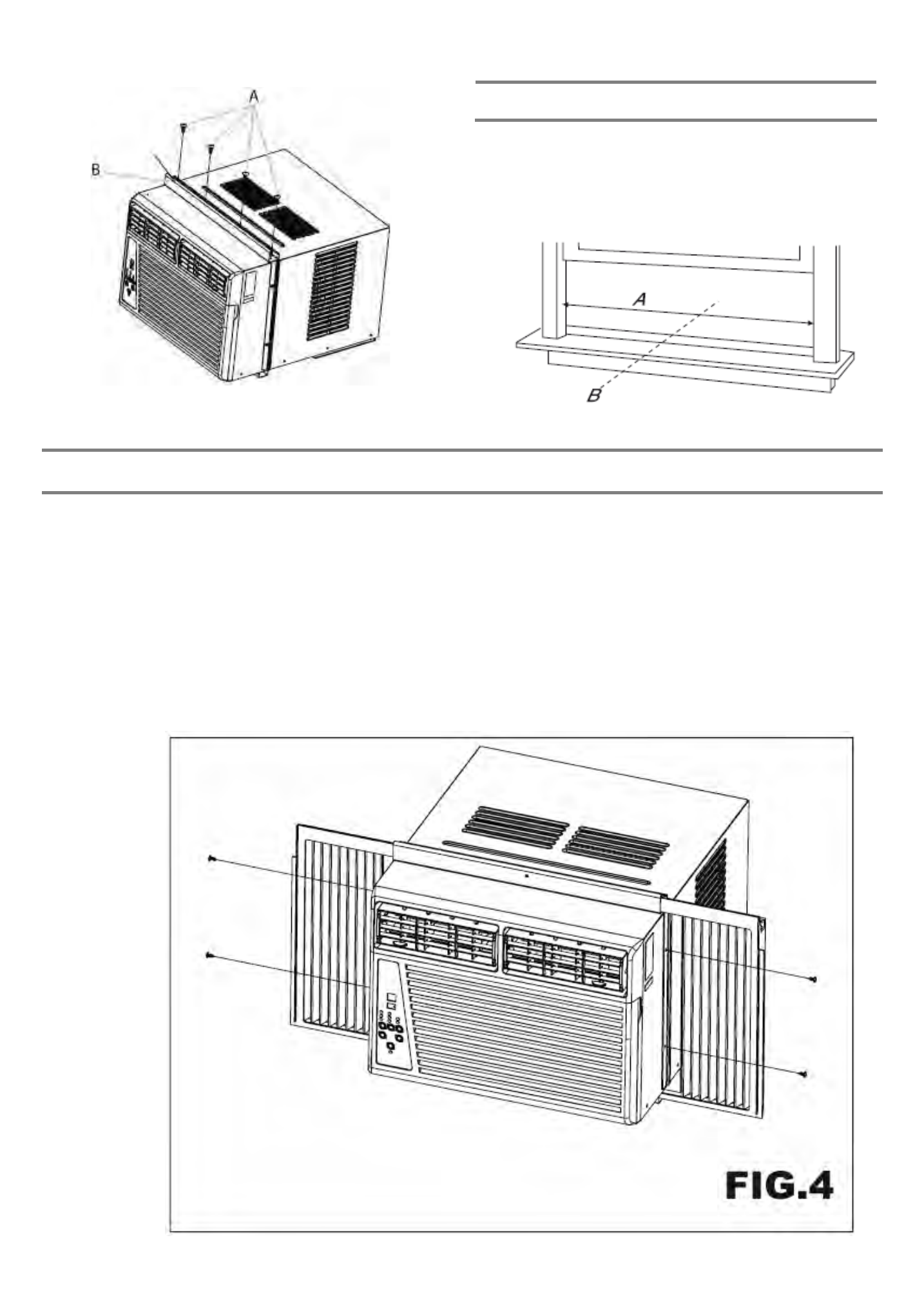

Insérez les panneaux extensibles dans les glissières supérieure et inférieure du climatiseur. Fixez les
panneaux à l'appareil au moyen des vis, comme le montre la figure 4.
Il y a un panneau droit et un panneau gauche. Assurez-vous d'utiliser le bon panneau pour chaque côté. Tenez
le panneau correspondant au côté que vous voulez installer dans une main, et tirez doucement sur le centre
pour déployer le côté ouvert. Voir la figure 4. (Lorsqu'installée, la semelle de fixation du panneau à la fenêtre
sera toujours orientée vers l'intérieur.
