- 4 -

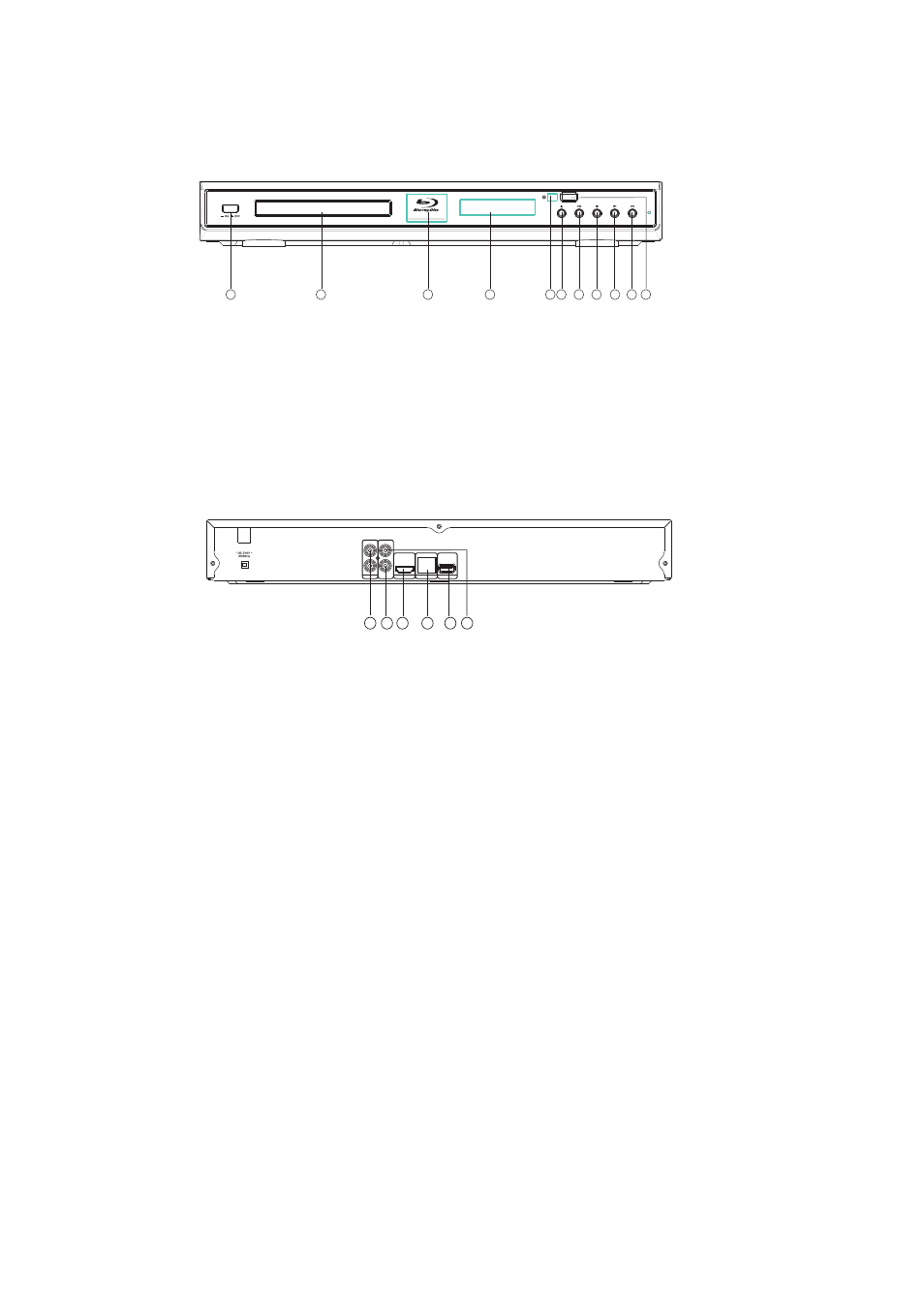

2. Schéma du panneau avant et du panneau arrière.
2.1 Panneau avant
1. ALLUMAGE
2. PORTE DU TIROIR DE DISQUE
3. LUMIÈRE BD
4. AFFICHAGE
5. CAPTEUR
6. BOUTON D'OUVERTURE/DE
FERMETURE
7. BOUTON LECTURE/PAUSE
8. BOUTON STOP
9. BOUTON RETOUR
10. BOUTON SUIVANT
11. USB
2.2 Panneau arrière (Sortie audio double canal)
1. Sortie Audio double canal (G,D)
2. Sortie audio numérique COAXIALE
3. Sortie HDMI
4. Réseau local
5. USB 2.0
6. Sortie vidéo composite
1 2 3 4 5 6 7 8 9 10 11
1
AUDIO OUT
L
R COAXIAL
VIDEO OUT
HDMI OUT(1080P) LAN USB
2 4 5 6 3
