76
BRANCHEMENT
(Vérifiez si tous les accessoires sont livrés).
Préparations
Accessoires
1. Télécommande. 2. Câble audio/vidéo 3. Manuel utilisateur 4. 2 x Pile de Grosseur AAA
Mise en place des piles dans la télécommande
Insérez deux piles AAA dans le compartiment à piles en respectant bien les polarités. Il
ne doit pas y avoir d'éléments importants gênants entre la télécommande et le lecteur.
Connexions (en option selon le panneau arrière de votre appareil)
1. Lorsque vous raccordez le lecteur à d'autres composants, veillez à mettre hors tension toutes
les connexions.
2. Les câbles audio/vidéo sont raccordés selon le code couleur et doivent être bien insérés :
Jaune pour le raccordement à la sortie vidéo.
Blanc pour le raccordement à la sortie audio L.
Rouge pour le raccordement à la sortie audioR.

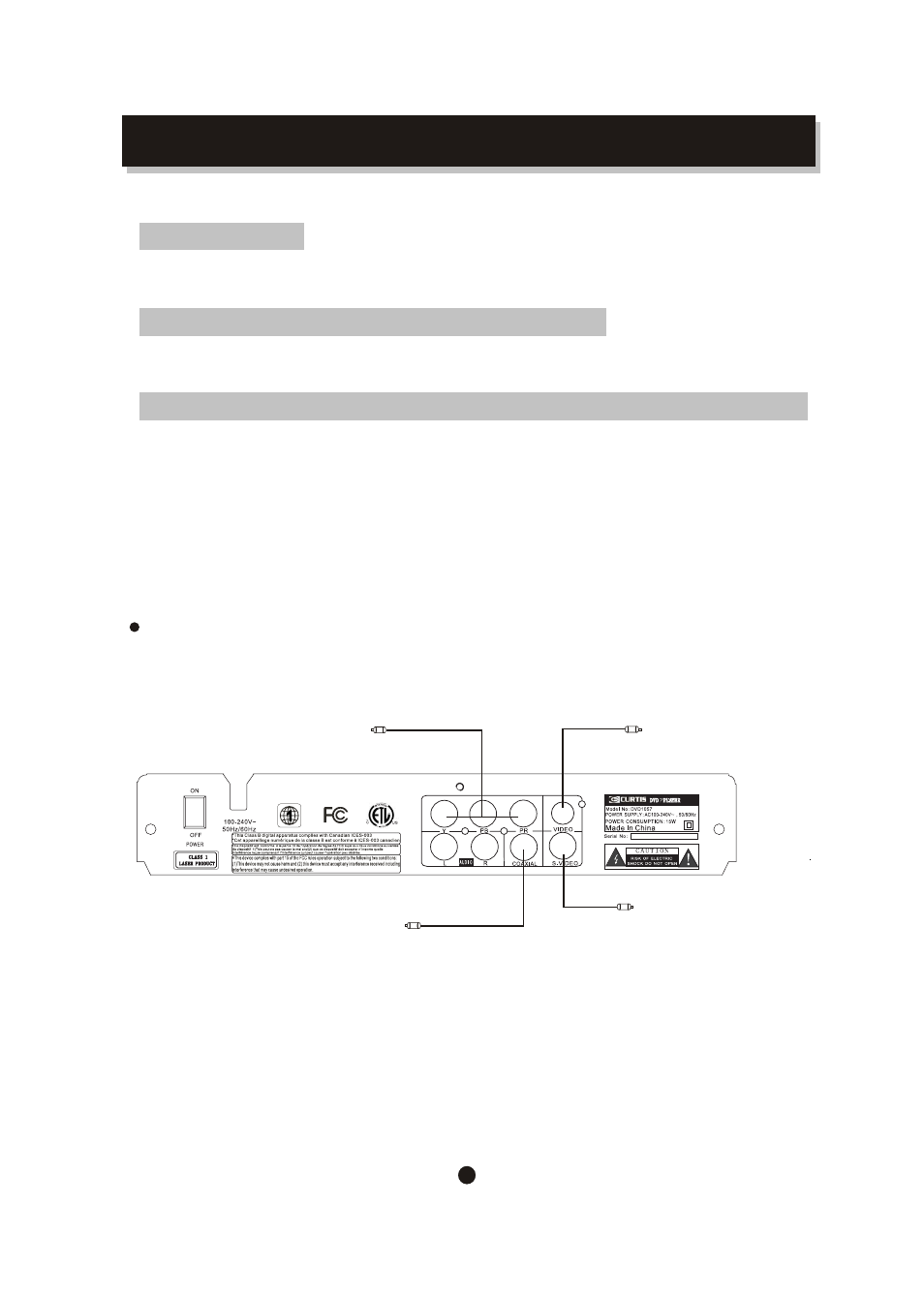

3. Schéma de branchement
BRANCHEMENT CANAL 2
RACCORDEMENT à L'ENTREE COAXIALE signal numérique
RACCORDEMENT à L'ENTREE VIDEO TV
RACCORDEMENT à L'ENTREE S-VIDEO
Vers l'ENTREE Y/Pb/Pr
