BRANCHEMENT DE SYSTEME
◆ Si le lecteur n’est pas en utilisation pour une longue période de temps, enlevez les
piles pour éviter les fuitards de fluide de piles et la télécommande pourrait-être
endommagée
.
◆ Veuillez mettre hors tension tous les courants relatifs avant le raccordement pour avoir la
sécurité.
◆
Il y a la sortie d’audio de 2ch, sortie de vidéo-S, sortie d’audio en chiffres (optique et
coaxial), et la sortie des pièces détachées, etc. Vous pouvez choisir n’importe quelle pour
raccorder.
LECTEUR + TV

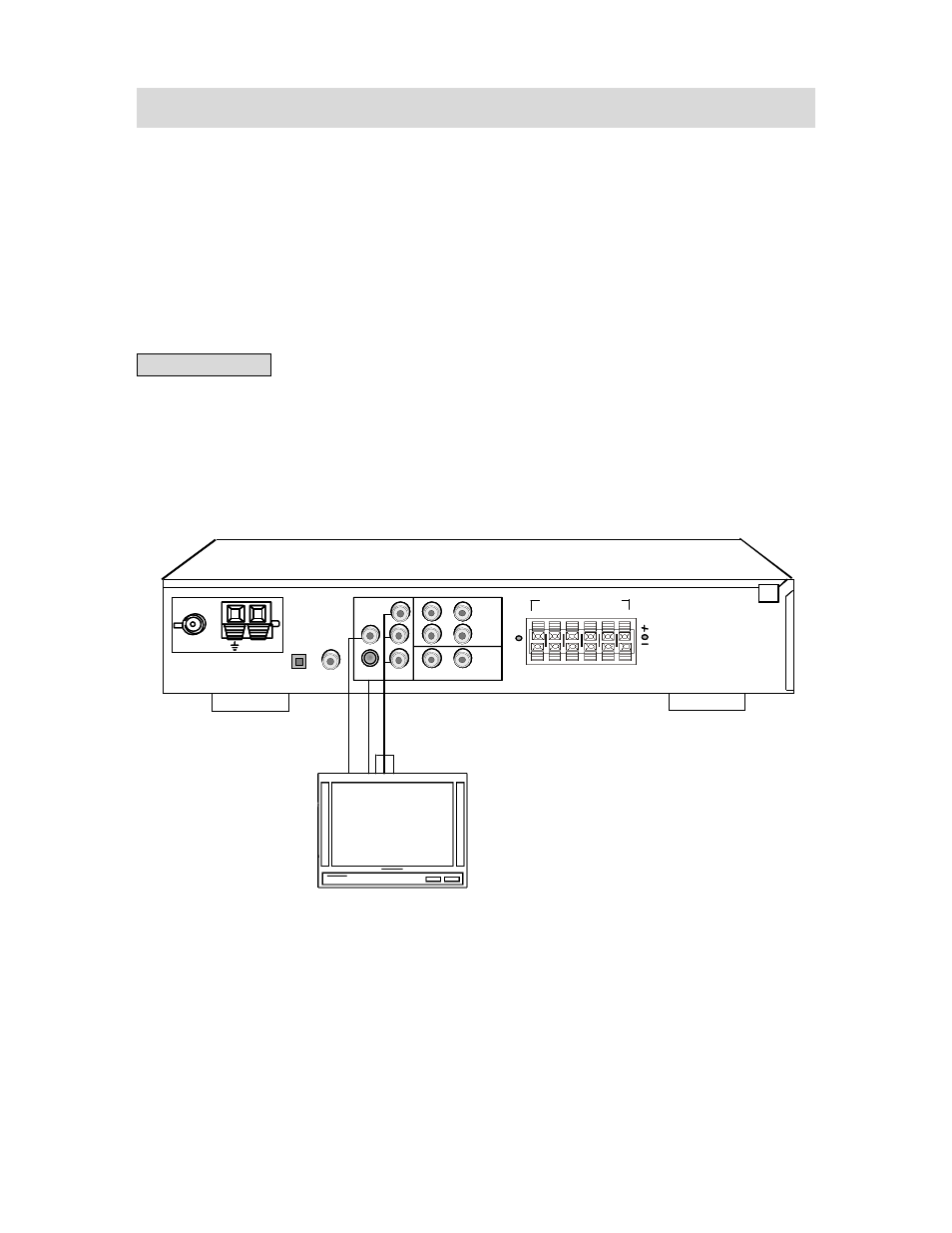

Le raccordement est montré comme suit:
Dans cette image, il y a la sortie de vidéo ‘VIDEO OUT’, la dans de vidéo-S ‘S-VIDEO IN’
et la dans des pièces détachées ‘COMPONENT IN’. Si le téléviseur a des prises d’entrée de
vidéo-S ou des prises d’entrée des pièces détachées, vous pouvez compléter beaucoup
d’images vivantes en raccordant cette prise.
◆
Prises Y, Cb, Cr correspondent respectivement aux prises Y, Pb, Pr.
Y
Cb
Cr
5.1ch SURROUND AUDIO OUT（8Ω）
S-VIDEO
VIDEO
R L
SW C SR SL R L
R L
2
AUDIO
IN
1
COAXIAL OPTICAL
FM (75 Ω)
AM
R L
AUDIO
OUT
Y
Cb
Cr
5.1ch SURROUND AUDIO OUT（8Ω）
S-VIDEO
VIDEO
R L
SW C SR SL R L
R L
2
AUDIO
IN
1
COAXIAL OPTICAL
FM (75 Ω)
AM
R L
AUDIO
OUT
