SYSTEME DE RACCORDEMENT
LECTEUR + ANTENNE

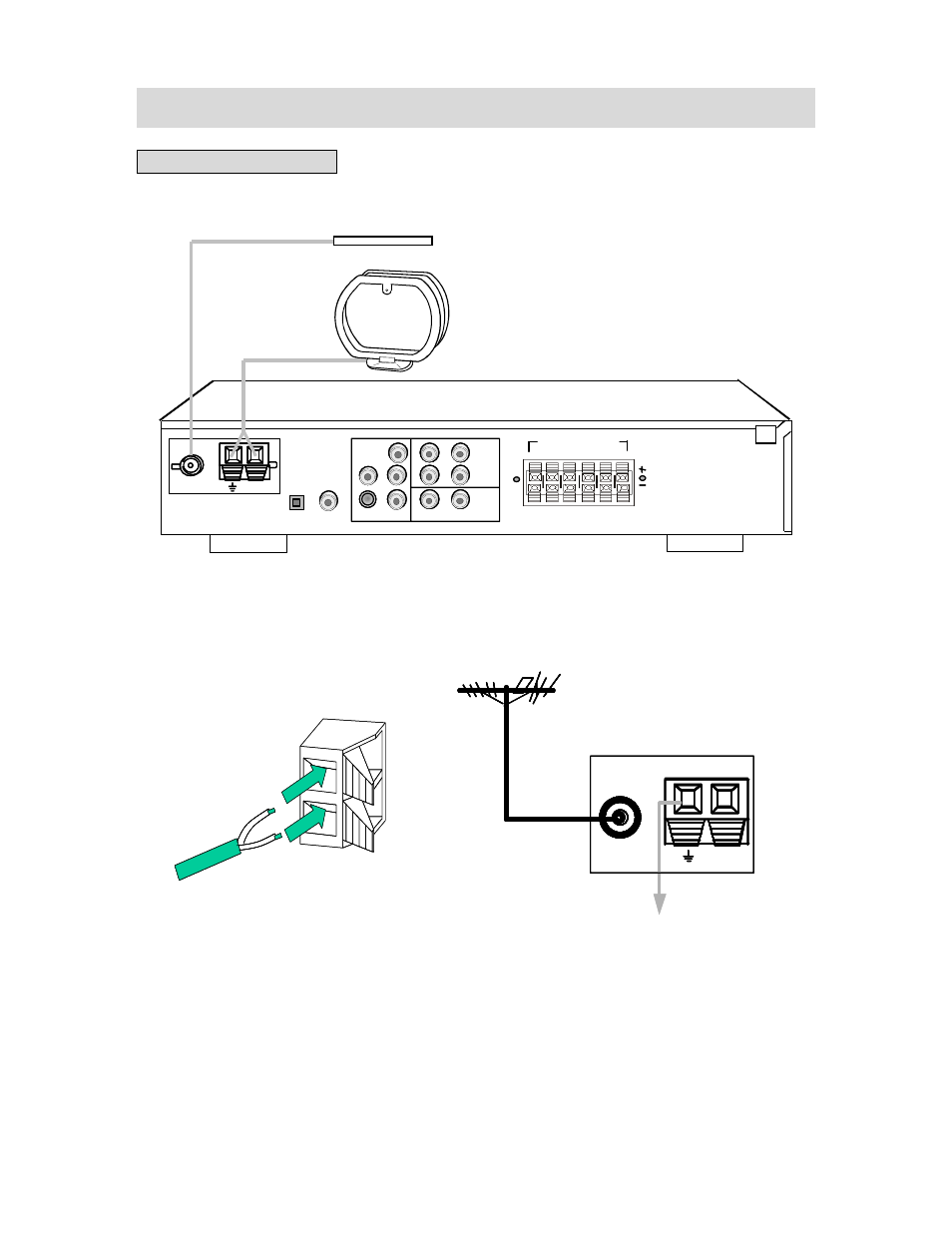

Raccordez les antennes AM / FM fournies pour écouter à la radio.
◆
Afin de ne pas avoir les bruits, déplacez l’antenne en boucle AM loin du système et les autres
sous-montages.
◆
Prolongez entièrement l’antenne FM.
◆
Gardez horizontalement l’antenne FM comme possible après le raccordement.
◆
Quand l’antenne en boucle AM fournie est raccordée, branchez respectivement deux cordons
noirs à AM et les prises de terre comme suit.
◆ Si l’effet de réception de gamme d’onde FM n’est pas très bon, veuillez utiliser un câble coaxial
de 75Ω (non fourni) pour raccoder le système avec une antenne FM extérieure comme en
haut.
Remarques: Si vous raccordez le système avec une antenne FM extérieure, vous devez mettre en
terre le système afin d’éviter les foudres. Ne raccordez pas le fil de terre au tube de gas pour
éviter l’explosion de gas.
