4.8 Montage du cadre de recouvrement

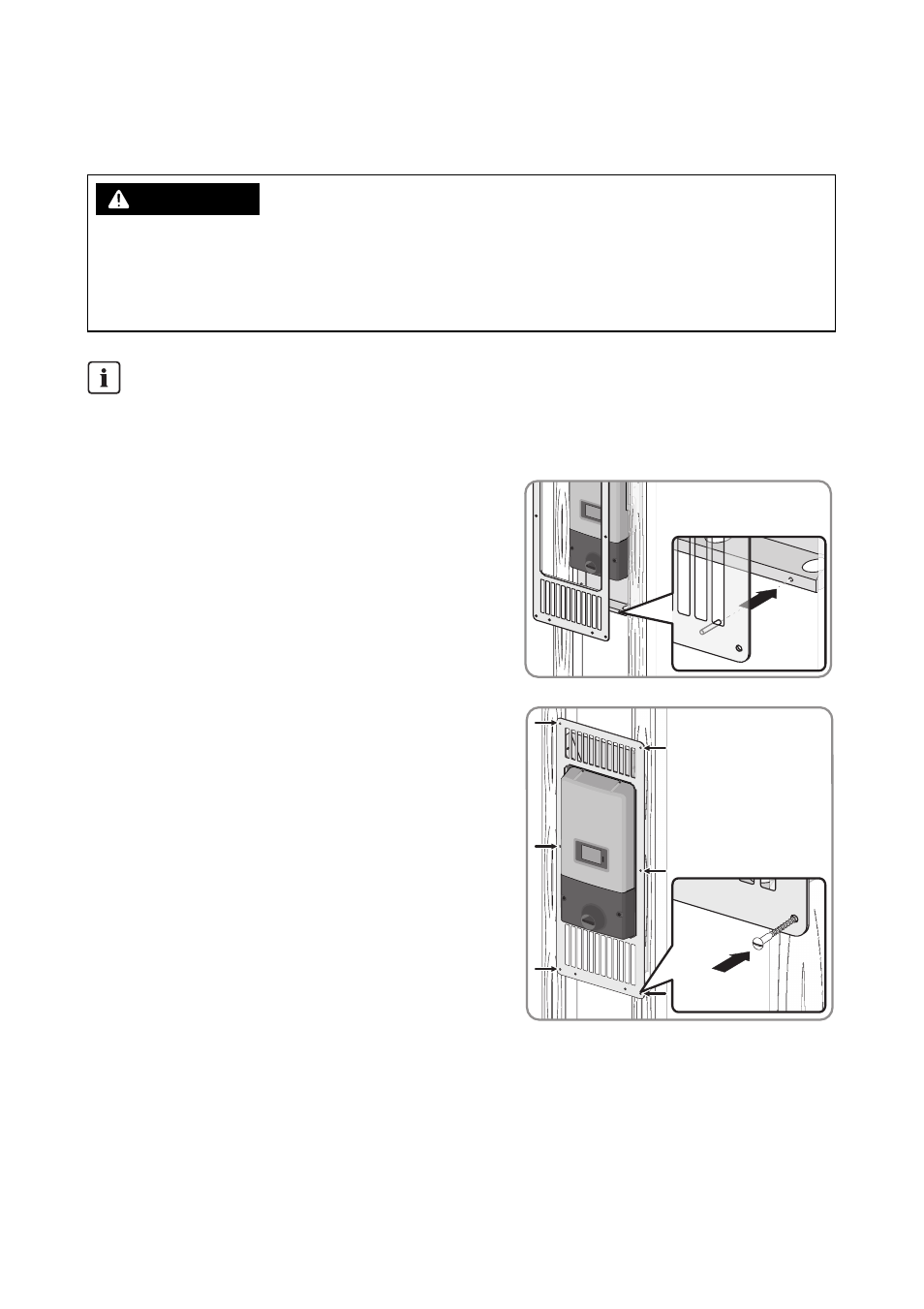

1. Maintenez le cadre de recouvrement sur l'onduleur
et le support d'installation de manière à ce que les
goujons de guidage coïncident avec les orifices du
support d'installation prévus à cet effet.
2. Vissez le cadre de recouvrement sur les montants à
l'aide des 6 vis à tête fraisée.
3. Retirez le film de protection du cadre de recouvrement.
%"/(&3
Risque d'incendie par des objets inflammables se trouvant derrière le cadre de
recouvrement
• Avant le montage du cadre de recouvrement, retirez tous les objets inflammables du support
d'installation.
Choix des vis
Pour fixer le cadre de recouvrement, vous avez besoin de 6 vis à tête fraisée d'un diamètre
maximal de
1
⁄
6
in. (4.5 mm). Sélectionnez la longueur des vis en fonction de la nature du mur.
