SMA America, LLC
Installation
Instructions d’installation
FMK20-30HFUS-fra-IUS111610
15

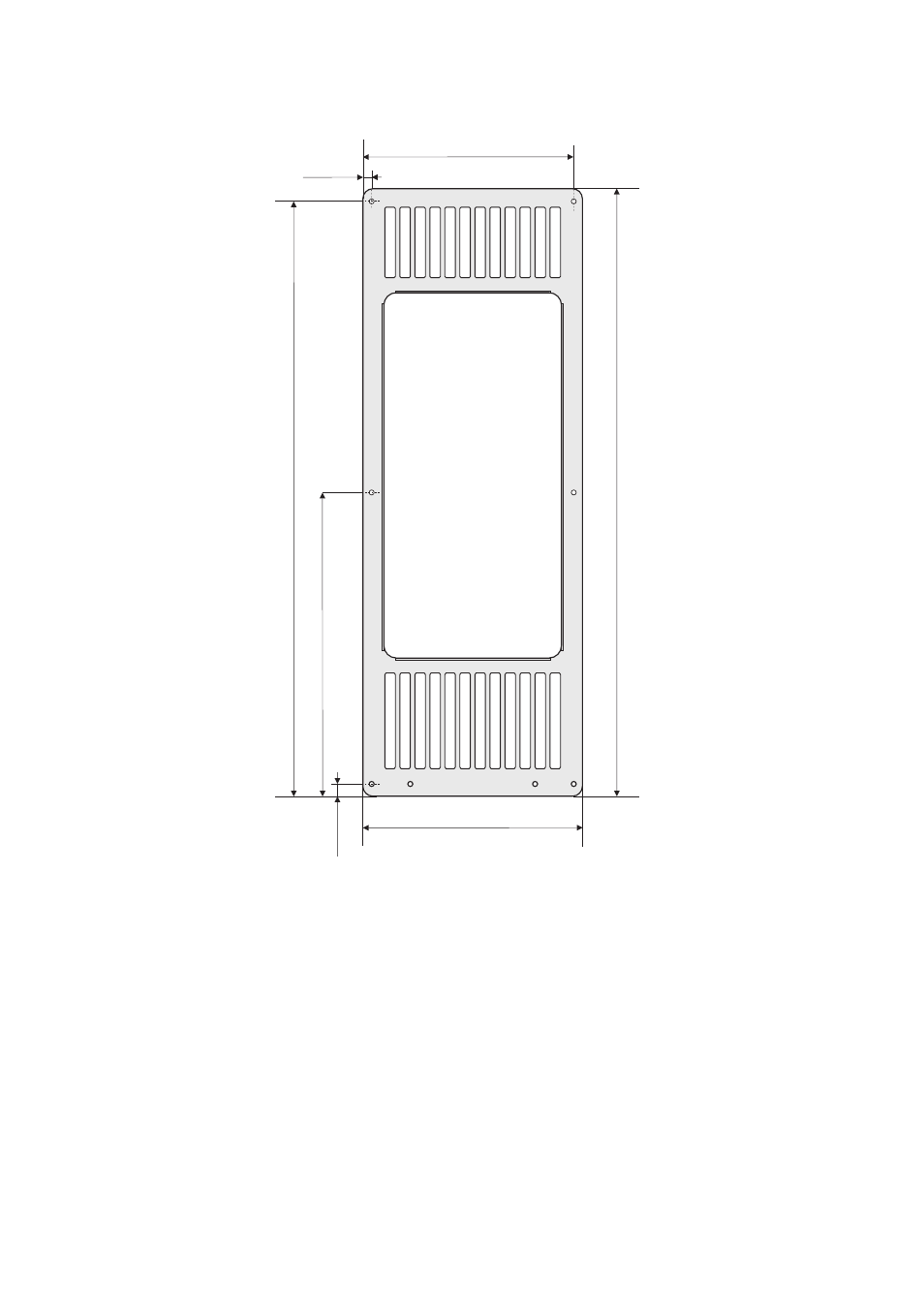

Figure 3: Dimensions du cadre de recouvrement
4.3 Installation du kit Flush-Mount
1. Montez le support de montage (voir chapitre 4.4).
2. Installez le cadre de recouvrement lorsque l'onduleur doit être monté ultérieurement (voir
3. Montez le support mural (voir chapitre 4.5).
4. Montez l'onduleur (voir chapitre 4.6).
5. Raccordez le câble AC et le câble DC au SMA DC-Disconnect (voir chapitre 4.7.1).
6. Montez le cadre de recouvrement (voir chapitre 4.8).
1'-5
3/8in.
440 mm
3'-9 3
/
4 in.
1162 mm
3'-8
3
/
4 in.
1137 mm
1 in.
25 mm
1'-4
5/8 in.
422,5 mm
1'-10
7
/
8 in.
581 mm
3/4 in.
17,5 mm
