Surveillance de l’installation
SMA
Technologie AG
Page 36
SB3300TL-11:FF2105
Instructions de service
Conditions préalables : Les Sunny Boys et les Sunny Mini Centrals doivent être
équipés d’un Piggy-Back Powerline. L‘installation est décrite de façon exhaustive
dans la documentation du Sunny Boy Control Light.
6.4 Sunny Boy Control
L'enregistreur de données pour les installations PV comportant un nombre maximal
de 50 Sunny Boys ou Sunny Mini Centrals. La liaison entre le Sunny Boy Control
Light et les Sunny Boys ou les Sunny Mini Centrals peut être assurée des manières
suivantes :
Communication powerline « sans fil » via la ligne réseau
Conditions préalables : tous les Sunny Boys et les Sunny Mini Centrals doivent être
équipés d’un Piggy-Back Powerline.
RS485 communication par câble
Conditions préalables : tous les Sunny Boys et les Sunny Mini Centrals doivent être
équipés d’un Piggy-Back RS485, le Sunny Boy Control doit être équipé d’un RS485
Piggy-Back au niveau de l’interface « COM 1 - Sunny Boy ».

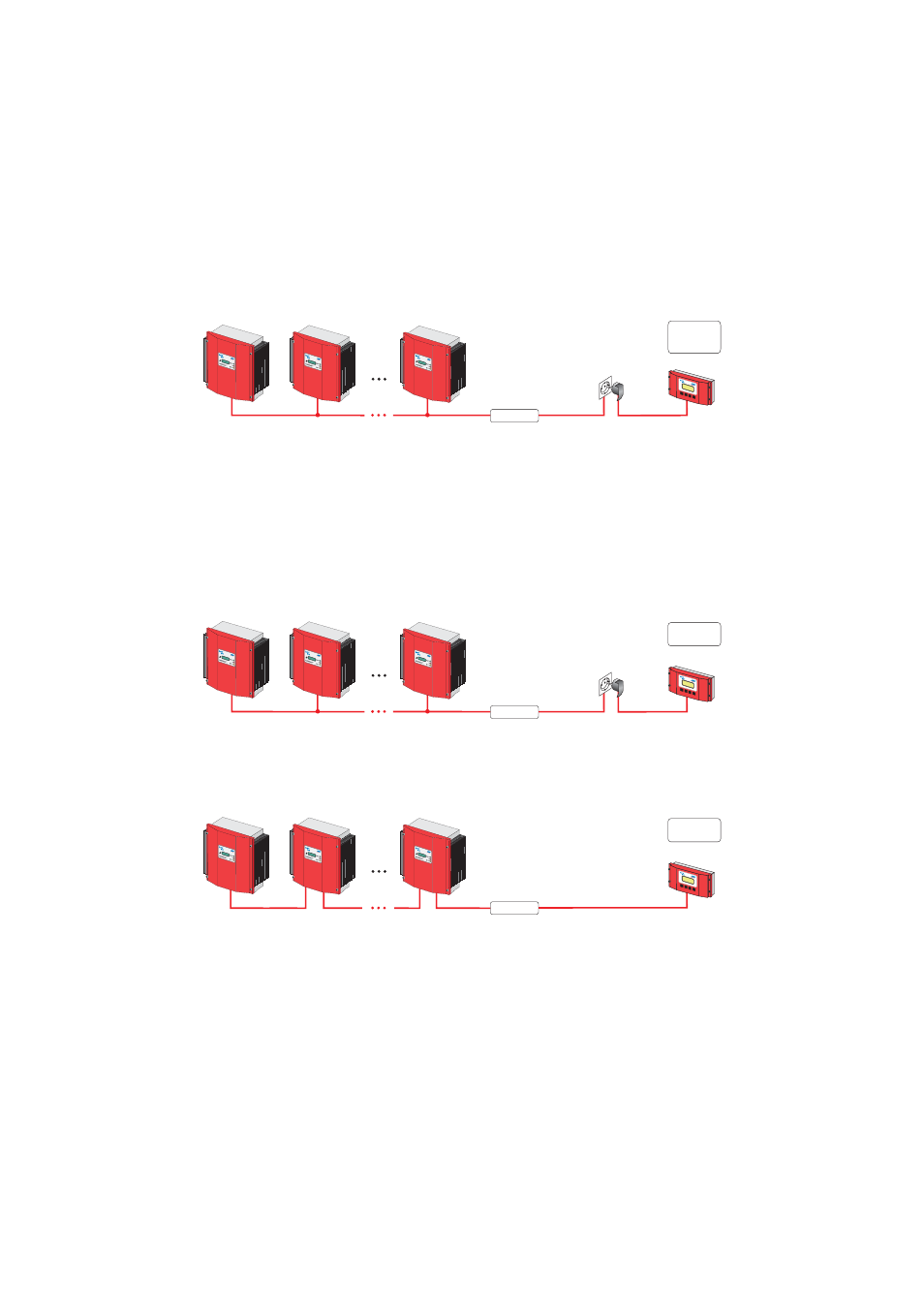

6.5 Sunny Boy Control Plus
L'enregistreur de données pour les installations PV comportant plus de 50 Sunny Boys
ou Sunny Mini Centrals, une interface supplémentaire pour le raccordement d’un PC
ou d’un grand écran d’affichage et des possibilités de raccordement supplémentaires
pour entrées et sorties numériques et analogiques.
