Surveillance de l’installation
Instructions de service
SB3300TL-11:FF2105
Page 35

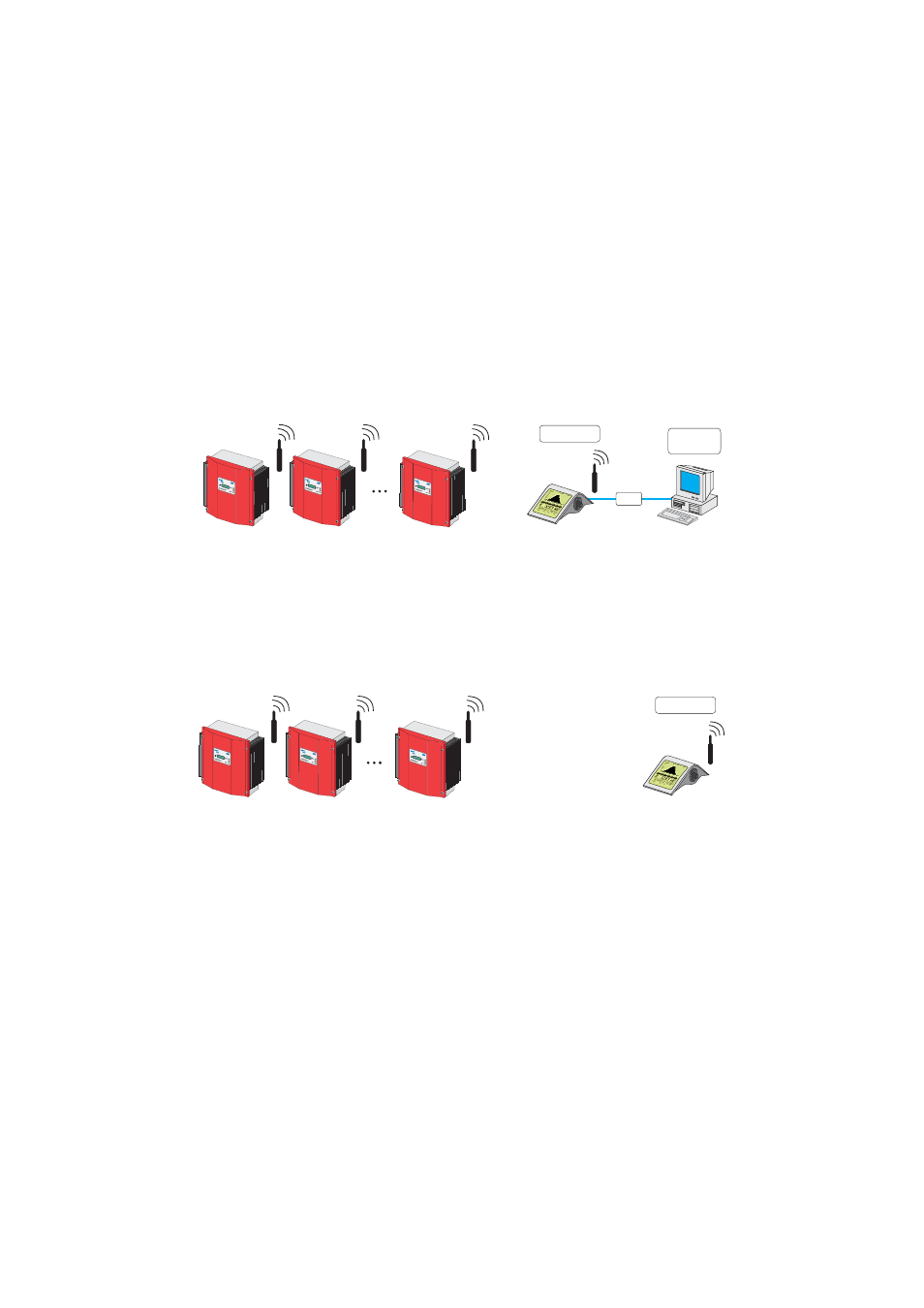

6.1.4 Sunny Data via Sunny Beam
Communication avec un PC via Sunny Beam
(jusqu’à 4 Sunny Boys ou Sunny Mini Centrals)
Conditions préalables : Les 4 Sunny Boys ou Sunny Mini Centrals doivent tous être
équipés d’un Piggy-Back radio et doivent avoir été détectés par le Sunny Beam pour
la surveillance de l’installation. La liaison du Sunny Beam au PC est effectuée via un
câble USB. L’installation des Piggy-Backs radios et la liaison au PC sont décrites dans
les instructions de service du Sunny Beam.
6.2 Sunny Beam
Surveillance simple de l’installation par radio pour un nombre maxi de 4 Sunny Boys
ou Sunny Mini Centrals.
Conditions préalables : Les Sunny Boys et les Sunny Mini Centrals doivent être
équipés d’un Piggy-Back radio et un Sunny Beam doit se trouver à une distance
appropriée. L’installation des Piggy-Backs radios est décrite dans les instructions de
service du Sunny Beam.
6.3 Sunny Boy Control Light
L'enregistreur de données facile pour les installations PV comportant un nombre
maximal de 10 Sunny Boys ou Sunny Mini Centrals. La liaison entre le Sunny Boy
Control Light et les Sunny Boys ou les Sunny Mini Centrals est assurée via la
powerline.
max. 4
Sunny Beam
PC avec
Sunny Data
USB
Erdschlus
s
Earth Fault
Ar
t.-Nr
.:
8
6-00
Erdschlus
s
Earth Fault
Ar
t.-Nr
.:
8
6-00
Erdschluss
Earth Faul
t
A
rt.-Nr
.:
8
6-
0
0
max. 4
Sunny Beam
Erdschluss
Earth Fault
Ar
t.-Nr
.:
8
6-00
Erdschluss
Earth Fault
A
rt
.-Nr
.:
8
6-00
Erdsch
luss
Earth Faul
t
A
rt
.-Nr
.:
8
6-
0
0
