SMA Anemometer - Manuel (Page 8)

Montage SMA Solar Technology AG
8 Windsensor-IFR101010 Instructions d’installation
4 Montage

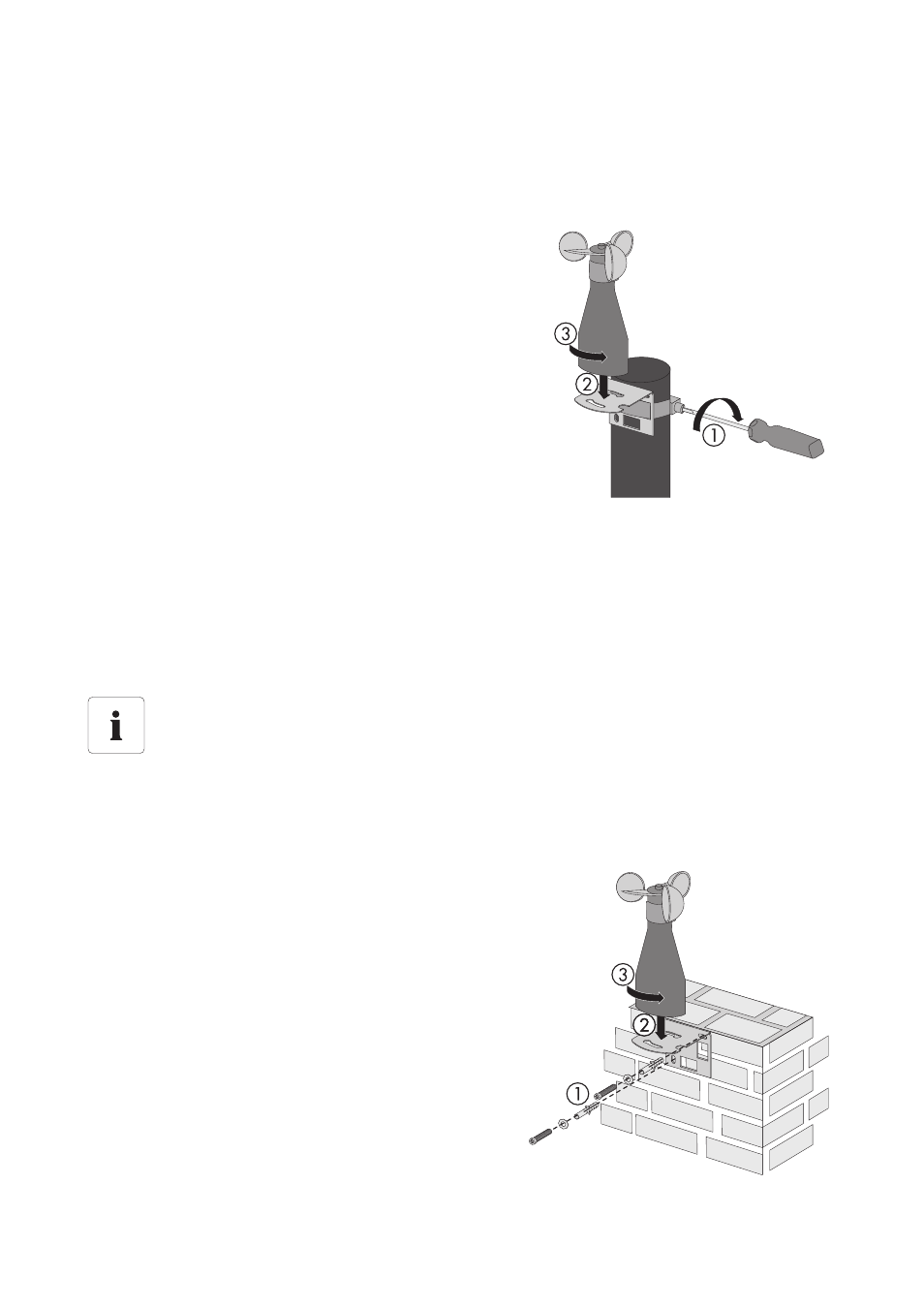

4.1 Montage de l'anémomètre sur un mât
1. Déterminez l'emplacement de montage en tenant
compte des exigences relatives au lieu de
montage.
2. Fixez l'équerre de montage avec le collier de serrage
fourni à l'extrémité supérieure du mât (cf. ➀ ).
3. Fixez l'anémomètre à l'aide des vis dans les larges
évidements de l'équerre de montage (cf. ➁ )
et tournez-le jusqu'à l'extrémité des évidements
étroits (cf. ➂ ).
4. Serrez bien les vis sous l'anémomètre.
5. Fixez étroitement le câble au mât à l'aide d'un
serre-câble ou matériel de fixation similaire.
☑ L'anémomètre est monté.
4.2 Montage de l'anémomètre au mur
4.2.1 Montage mural avec équerre de montage
1. Déterminez l'emplacement de montage en tenant
compte des exigences relatives au lieu de
montage.
2. Installez l'équerre de montage avec des vis et
chevilles à l'extrémité latérale d'un mur (cf. ➀ ).
3. Mettez l'anémomètre avec les vis dans les larges
évidements de l'équerre de montage (cf. ➁ ) et
tournez l'anémomètre jusqu'à l'extrémité des
évidements étroits (cf. ➂ ).
4. Serrez bien les vis sous l'anémomètre.
5. Posez le câble sur le mur.
☑ L'anémomètre est monté.
Lors d'un montage direct de l'anémomètre au mur, des tourbillons d'air peuvent survenir,
réduisant la précision de mesure.
Nous recommandons par conséquent un montage au mur avec support mural (cf.
chapitre 4.2.2 « Montage avec support mural » (Page 9)). Le support mural permet
d'augmenter la distance par rapport au mur et de réduire ainsi les tourbillons d'air. La
précision de mesure s'en trouve améliorée.
