Raccordement électrique
SMA Solar Technology AG
10
Windsensor-IFR101010
Instructions d’installation
5 Raccordement électrique

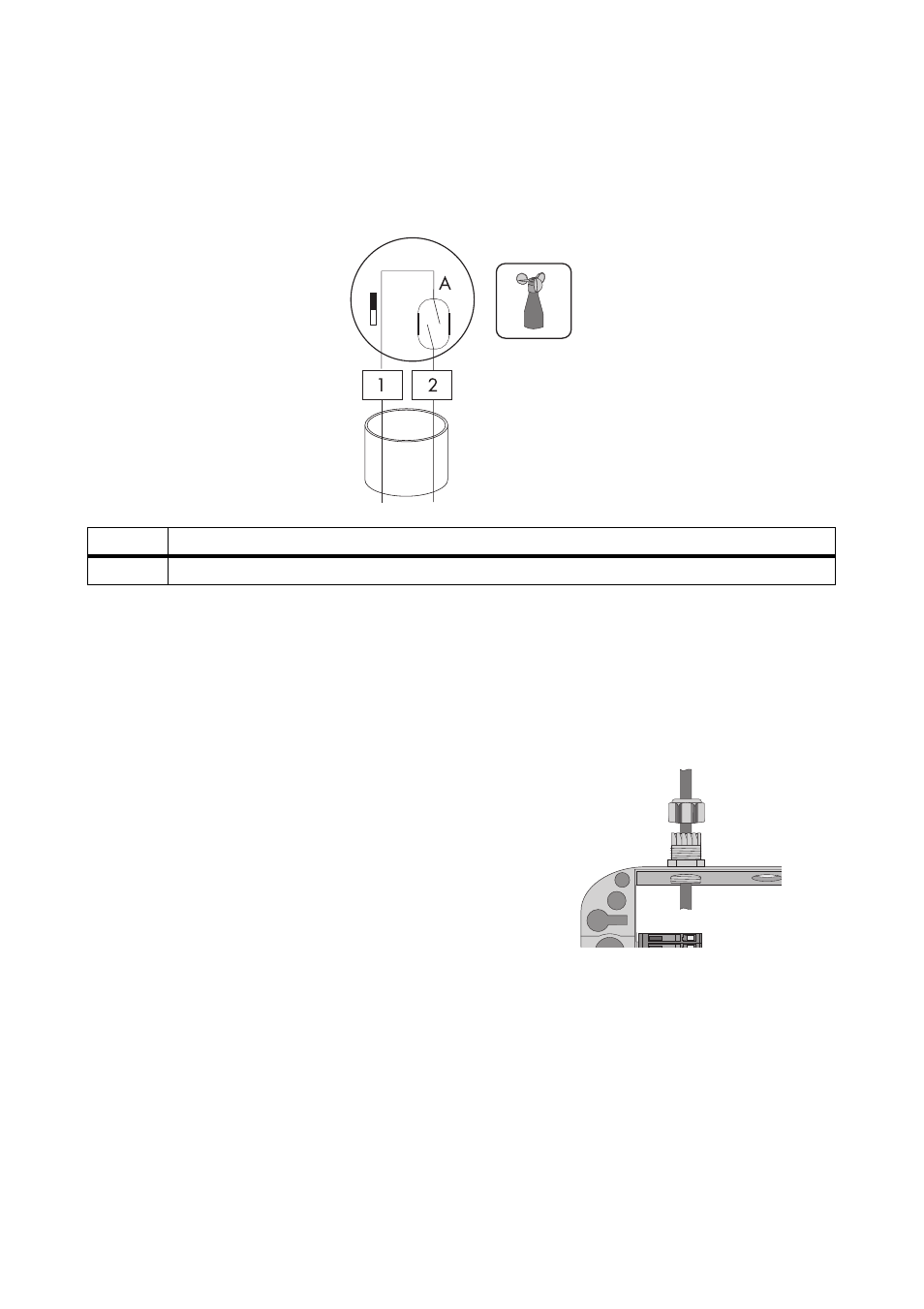

5.1 Schéma électrique
5.2 Raccordement du capteur à la Sunny SensorBox
1. Ouvrez la Sunny SensorBox comme décrit dans les instructions d'installation de la Sunny
SensorBox.
2. Desserrez la collerette de fixation du presse-étoupe en haut à gauche de la Sunny SensorBox
et retirez le tampon borgne.
3. Faites passer le câble du capteur à travers la
collerette de fixation et le presse-étoupe en haut à
gauche dans la Sunny SensorBox.
Position Désignation
A
Capteur Reed
