SMA Energy Meter Manuel d'utilisation
Page 2
EnergyMeter-IA-fr-16
SMA Solar Technology AG

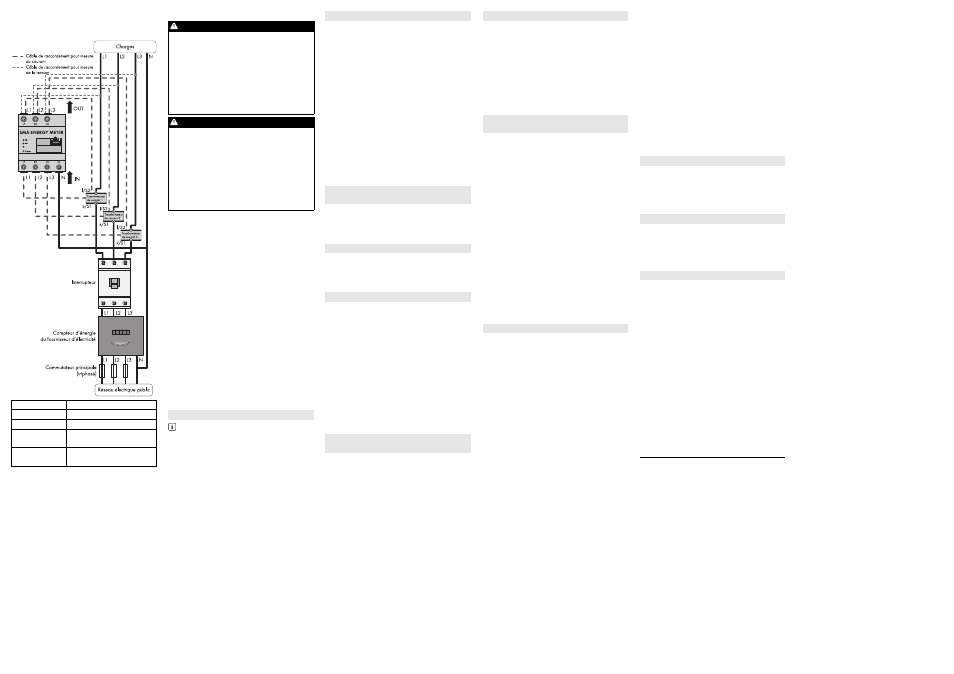

La figure suivante est un exemple de connexion.
Vous recevrez de votre fournisseur d’électricité
les indications concrètes pour la connexion.
Procédure :
1. Raccordez un transformateur de courant à
chaque conducteur de ligne L1, L2 et L3.
2. À chaque transformateur de courant, raccor-
dez un câble de raccordement pour la me-
sure du courant aux raccords pour le courant
secondaire (k/S1 et l/S2). Tenez compte de
la section de conducteur autorisée pour
l’Energy Meter (voir chapitre
« Caractéristiques techniques »).
3. Raccordez à l’Energy Meter les câbles de
raccordement pour la mesure du courant.
Observez le couple de serrage pour les
bornes à vis (voir chapitre « Caractéristiques
techniques »).
4. Raccordez à l’Energy Meter les câbles de
raccordement pour la mesure de la tension.
Observez le couple de serrage pour les
bornes à vis (voir chapitre « Caractéristiques
techniques »).
5. Raccordez les câbles de raccordement pour
la mesure de la tension aux conducteurs de
ligne correspondants.
Matériel supplémentaire nécessaire (non
compris dans le contenu de livraison) :
☐ 1 x câble réseau
Types de câbles recommandés :
• SF/UTP, S-FTP, S/UTP, SF/FTP, S/FTP, S-STP
Pour de plus amples informations sur les types
de câbles, voir l’information technique « Bus
de terrain SMA Speedwire » sur le site
www.SMA-Solar.com.
Procédure :
1. Raccordez le câble réseau au port réseau
(Speedwire) de l’Energy Meter.
2. Raccordez l’autre extrémité du câble réseau
au routeur/commutateur réseau. Les produits
SMA devant recevoir des valeurs de mesure,
doivent être intégrés dans le même réseau lo-
cal.
1. Recouvrez l’Energy Meter d’un couvercle ou
de la protection contre les contacts de la sous-
distribution.
2. Mettez de nouveau la sous-distribution sous
tension.
☑ Les DEL de l’Energy Meter sont allumées
pendant la mise en marche. S’il y a un seul
Energy Meter dans le système, il se connecte
automatiquement
aux
produits
de
communication SMA dans le même réseau
local. Pour plus d’informations sur la mise en
service, consultez le manuel d’utilisation des
appareils compatibles.
✖ Les DEL ne sont pas allumées ou l’Energy Me-
ter n’est pas affiché par les produits de com-
munication SMA ?
• Supprimez l’erreur (voir
chapitre « Recherche d’erreurs »).
Procédure :
• Appuyez sur la touche de réinitialisation entre
2 s et 6 s en introduisant un objet pointu dans
le trou.
Procédure :
• Appuyez sur la touche de réinitialisation pen-
dant 6 s ou plus en introduisant un objet poin-
tu dans le trou.
Procédure :
1. Ouvrez le navigateur Web et saisissez dans
la barre d’adresse l’adresse
http://energymeter"Numéro de série".local
,
par exemple :
http://energymeter7435667356.local
Astuce : le numéro de série figure sur la
plaque signalétique de l’Energy Meter.
2. Appuyez sur la touche Entrée.
☑ L’interface utilisateur de l’Energy Meter
s’ouvre.
✖ L’interface utilisateur ne s’ouvre pas ?
• Supprimez l’erreur
(voir chapitre « Recherche d’erreurs »).
Procédure :
1. Ouvrez l’interface utilisateur de l’Energy Me-
ter (voir chapitre « Affichage de l’interface
2. Sélectionnez Réglages des appareils >
Current Transformer settings sur la page
d’accueil.
3. Activez le champ
Use Current Transformers.
4. Saisissez le rapport de transformation
souhaité dans le champ
Current Transformer ratio.
5. Cliquez sur [Appliquer].
.
Procédure :
1. Téléchargez le fichier de mise à jour dans la
zone de téléchargement de www.SMA-So-
lar.com et sauvegardez-le sur votre ordina-
teur.
2. Ouvrez l’interface utilisateur de l’Energy Me-
ter (voir chapitre « Affichage de l’interface
utilisateur »).
3. Suivez les instructions dans le menu
Mise à jour du micrologiciel.
Procédure :
• Si votre installation comporte plus d’un Ener-
gy Meter et si vous avez remplacé un ou plu-
sieurs Energy Meter, vous devez modifier le
numéro de série de l’Energy Meter dans le
Sunny Island/Sunny Boy Smart Energy. Cela
permet d’éviter les erreurs dans les données
des compteurs du module de données Speed-
wire du Sunny Island/Sunny Boy Smart
Energy :
– Pour les installations sans Sunny Home
Manager, saisissez le numéro de série de
l’Energy Meter par Sunny Explorer dans le
Sunny Island/Sunny Boy Smart Energy
(pour plus d’informations sur la modifica-
tion des paramètres des appareils, voir
manuel d’utilisation de Sunny Explorer).
– Pour les installations avec Sunny Home
Manager, configurez l’Energy Meter sur le
Sunny Portal (voir manuel d’utilisation du
Sunny Home Manager).
La DEL d’état ne s’allume pas.
L’Energy Meter n’est pas alimenté en tension.
• Assurez-vous qu’au moins le conducteur de
ligne L1 et le conducteur de neutre sont
raccordés à l’Energy Meter.
La DEL d’état clignote ou est allumée en
rouge ou orange.
Une erreur est survenue.
• Redémarrez l’Energy Meter (voir chapitre
« Redémarrage de l’Energy Meter »).
• Contactez le Service en Ligne de SMA.
La DEL Speedwire ne s’allume pas.
Ou
L’Energy Meter n’est pas affiché sur le pro-
duit de communication SMA.
Le câble réseau n’est pas raccordé correctement
au port réseau.
• Assurez-vous que le câble réseau est
raccordé correctement au port réseau.
L’Energy Meter ne se trouve pas dans le même
réseau local que le produit de communication
SMA.
• Connectez l’Energy Meter sur le même rou-
teur/commutateur réseau que le produit de
communication SMA.
L’Energy Meter fournit des valeurs de me-
sure non réalistes.
L’Energy Meter a été installé à l’envers.
• Effectuez un nouveau raccordement et une
nouvelle mise en service.
L’appel de l’interface utilisateur via http://
energymeter“numéro de série“.local ne
fonctionne pas.
La résolution de nom via Avahi (multicast DNS)
ne fonctionne pas.
• Appelez l’interface utilisateur via l’adresse IP
actuelle de l’Energy Meter. Appelez
l’interface utilisateur du routeur et lisez
l’adresse IP du SMA Energy Meter (voir ins-
tructions du routeur).
• Pour Windows XP/7/8 : installez Apple
Bonjour
®
. Vous trouverez les liens de
téléchargement sur www.apple.com. Astuce :
Apple Bonjour
®
est compris aussi dans Apple
iTunes
®
.
• Adressez-vous à votre administrateur réseau.
Procédure :
• Éliminez l’Energy Meter conformément aux
prescriptions d’élimination en vigueur sur site
pour les déchets d’équipements électriques et
électroniques.
Vous trouvez les textes de licences et les
consignes y relatives sur l’interface utilisateur de
l’Energy Meter. Vous pouvez demander le code
source avec les modifications auprès du service
en ligne de SMA.
En cas de problèmes techniques concernant nos
produits, prenez contact avec le Service en Ligne
de SMA. Les données suivantes nous sont
nécessaires pour pouvoir assurer une assistance
ciblée :
• Type et numéro de série de l’Energy Meter
(voir la plaque signalétique de l’Energy Me-
ter)
• Type et numéro de série des produits SMA
(par exemple Sunny Home Manager,
Sunny Explorer, Sunny Island)
• Description de l’erreur
SMA France S.A.S.
Lyon
www.SMA-Solar.com
© 2004 à 2014 SMA Solar Technology AG.
Tous droits réservés.
Désignation
Explication
L1, L2, L3
Conducteur de ligne
N
Conducteur de neutre
OUT
Sortie de compteur/côté
consommateurs
IN
Entrée de compteur/côté
réseau
DANGER
Danger de mort par choc électrique
Des tensions mortelles sont présentes à la
sous-distribution du foyer.
• Mettez hors tension le point de raccor-
dement et sécurisez-le contre toute re-
mise en marche.
• Assurez-vous que les conducteurs
raccordés au compteur sont mis hors ten-
sion.
AVERTISSEMENT
Risque d’incendie
Un fusible absent ou l’utilisation d’un fusible
inapproprié peut en cas de dysfonctionne-
ment provoquer un incendie. Il peut en
résulter des blessures graves, voire la mort.
• Protégez les conducteurs de ligne de
l’Energy Meter avec un fusible ou un dis-
joncteur miniature sélectif / principale
d’une puissance maximale de 63 A.
Raccordement au réseau
Le protocole IGMP (version 2 ou
ultérieure) doit être pris en charge
L’Energy Meter fonctionne avec des multi-
casts. Pour que l’Energy Meter fonctionne cor-
rectement, tous les composants réseau utilisés
doivent prendre en charge le protocole
IGMP (version 2 ou ultérieure, V2).
Mise en service
Réinitialisation de l’Energy Meter aux
réglages par défaut
Redémarrage de l’Energy Meter
Affichage de l’interface utilisateur
Configuration des transformateurs de cou-
rant
Mise à jour du micrologiciel
Procédure après remplacement de
l’Energy Meter
Recherche d’erreurs
Élimination
Licences open source
Contact
Medium Power Solutions
Onduleurs :
Communication :
+33 472 09 04 40
+33 472 09 04 41
SMA Online Service
Center :
www.SMA.de/Service
Hybrid Energy Solutions
Sunny Island :
+33 472 09 04 42
