SMA Solar Technology AG Raccordement électrique
Instructions d’installation BTPB-IFR112112 9
Procédez comme suit lors du montage de l'interface de communication pour les onduleurs de type
SB, SMC, WB et SWR mentionnés ci-dessus :
1. Pour un onduleur de type SWR, retirez l'écran existant, le cas échéant.
2. Retirez l'interface de communication installée, si nécessaire.
3. Il n'est pas nécessaire de retirer les résistances au niveau des onduleurs de type SWR.

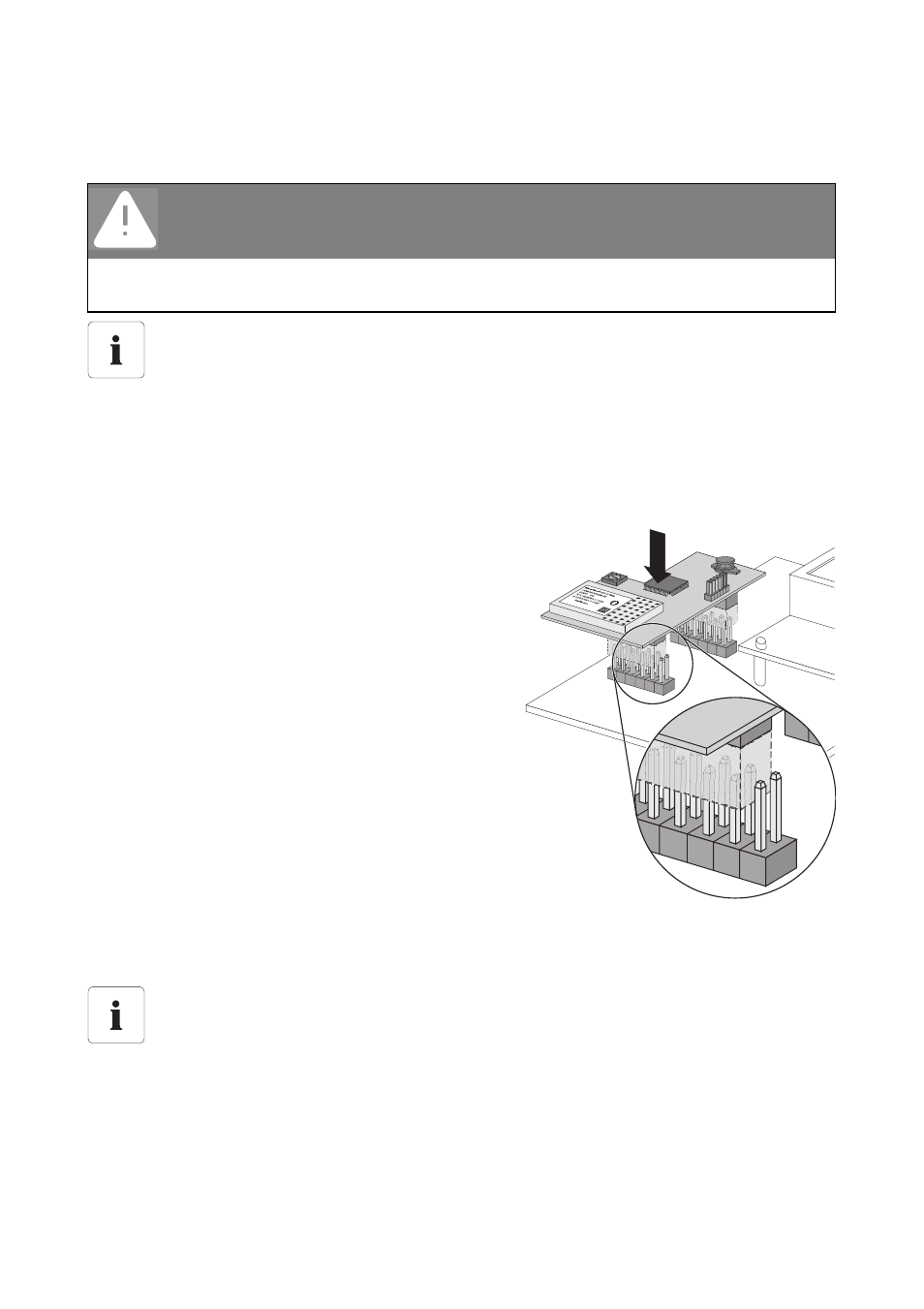

4. Placez l'interface de communication à l'extrême
gauche de l'emplacement de l'interface. Au niveau
de la rangée de broches inférieure courte, les
broches à l'extrémité droite doivent rester libres.
5. Réglez le NetID (cf. chapitre 4.3 « Réglage de la
communication Bluetooth » (Page 9)).
6. Fermez l'onduleur en suivant les indications
données dans les instructions d'installation de
l'onduleur.
☑ L'interface de communication est à présent
intégrée.
4.3 Réglage de la communication
Bluetooth
L'onduleur peut communiquer par Bluetooth à l'aide d'un
appareil de communication et se connecter à d'autres
onduleurs. Afin que les appareils communiquent entre eux et soient interconnectés, ils doivent être
réglés sur le même NetID.
DANGER !
Ouvrir l'onduleur peut entraîner la mort par choc électrique.
Ouvrez l'onduleur en suivant les indications données dans les instructions d'installation de
l'onduleur.
Pour un onduleur de type SWR, l'écran intégré peut bloquer l'emplacement de l'interface.
Vous pouvez monter soit un écran soit une interface de communication.
NetID
Le NetID sert à délimiter les installations PV avec SMA Bluetooth se trouvant à proximité
immédiate les unes des autres. Les appareils Bluetooth de SMA Solar Technology AG
reconnaissent leur appartenance au réseau Bluetooth de votre installation PV grâce à un
NetID. Le NetID peut être un chiffre de 1 à 9 ou une lettre de A à F. Le NetID 1 n'est pas
possible sur le Sunny Beam avec Bluetooth.
