Raccordement électrique
SMA Solar Technology AG
8
BTPB-IFR112112
Instructions d’installation
4 Raccordement électrique
Ce chapitre présente le montage et le raccordement de l'interface de communication.

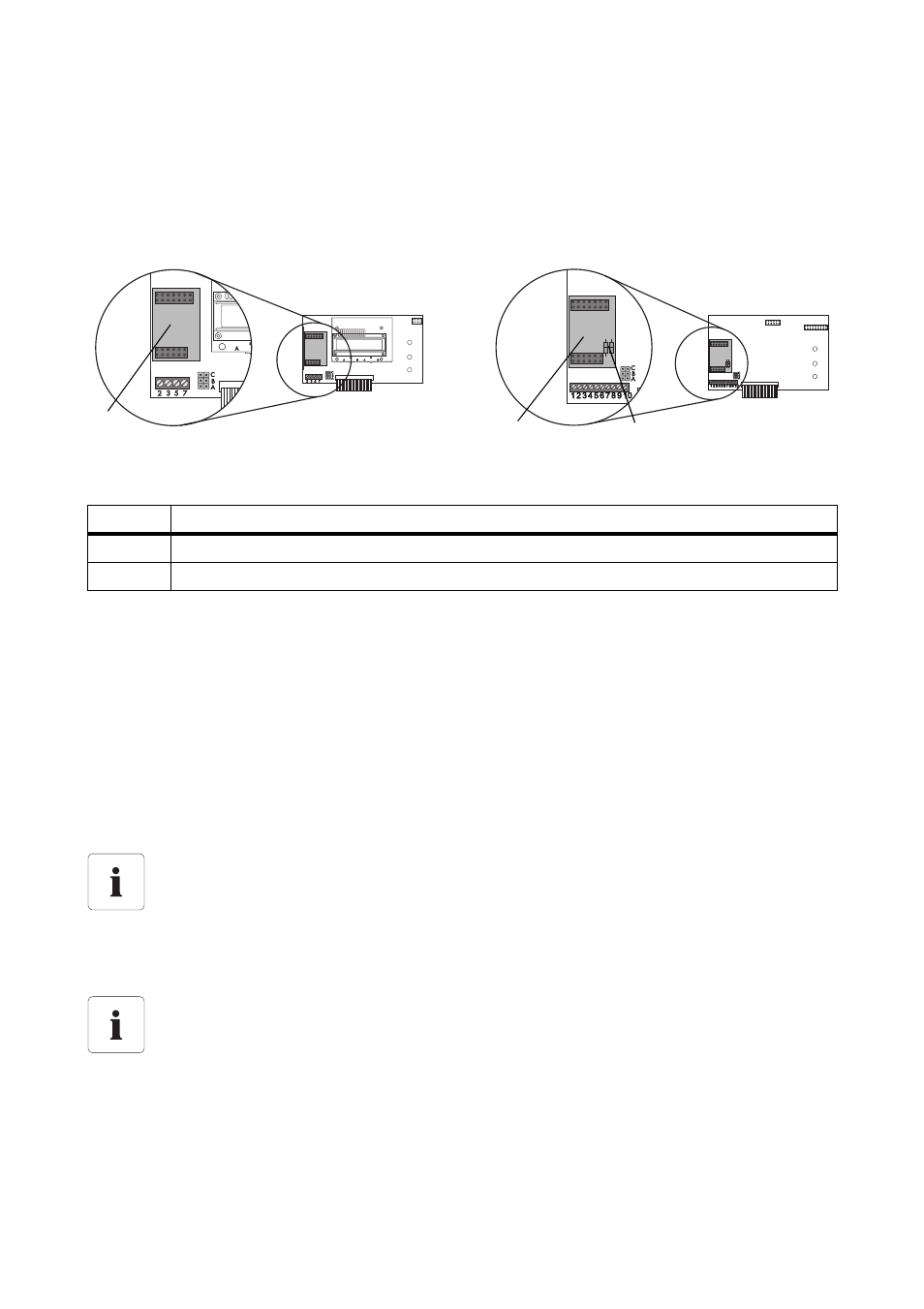

4.1 Aperçu de l'emplacement de l'interface
4.2 Montage de l'interface de communication
Détermination d'un NetID disponible avant l'installation du SMA Bluetooth Piggy-
Back
SMA Solar Technology recommande de déterminer avant l'installation de l'interface de
communication un NetID disponible au moyen d'un appareil de communication mobile (p. ex. le
Sunny Beam équipé de Bluetooth ou avec un ordinateur portable équipé de Bluetooth et du logiciel
Sunny Explorer). Pour déterminer un NetID disponible, veuillez vous référer aux instructions
d'installation respectives du produit de communication.
Onduleurs de type : SB, SMC, WB
Onduleurs de type : SWR
Position Désignation
A
Emplacement de l'interface
B
Résistances
Mise en service d'une installation photovoltaïque (PV) Bluetooth
systématiquement avec un seul maître.
Effectuez uniquement la mise en service d'une installation PV Bluetooth à l'aide d'un seul
maître (p. ex. le Sunny Beam équipé de Bluetooth, Sunny Explorer). Dès que le réseau
Bluetooth est installé, vous pouvez intégrer d'autres maîtres au réseau Bluetooth.
Sunny Beam équipé de Bluetooth et SMA Bluetooth Repeater
Le Sunny Beam équipé de Bluetooth et le SMA Bluetooth Repeater ne peuvent pas
détecter d'appareils Bluetooth sur lesquels un NetID 1 est installé. Seuls des NetID de 2 à
9 et de A à F sont disponibles.
A
A B
