7.3 Démarrage du système
Condition requise :
☐ Tous les Sunny Island doivent être allumés.
☐ Dans le tableau de répartition AC, les disjoncteurs miniatures pour les sources AC sur le réseau en site isolé doivent
être désactivés.
☐ L’interrupteur-sectionneur du générateur doit être ouvert.
☐ Dans le tableau de répartition DC, les disjoncteurs miniatures pour les régulateurs de charge doivent être désactivés.
Procédure :

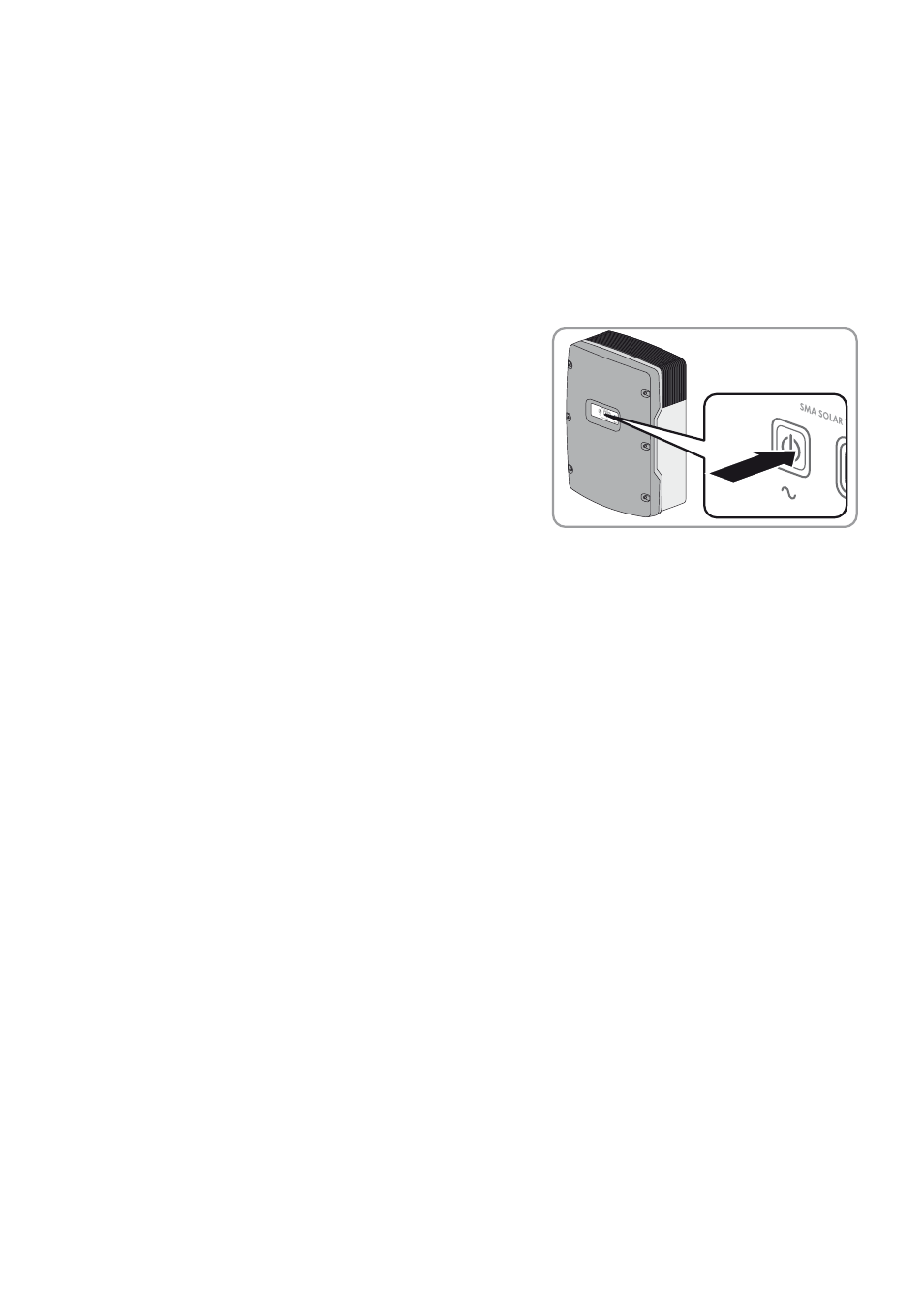

• Sur un Sunny Island, appuyez sur la touche marche/arrêt et
maintenez-la enfoncée jusqu’à ce qu’un signal sonore retentisse.
ou
Appuyez sur le bouton de commande du Sunny Remote Control et maintenez-le enfoncé jusqu’à ce qu’un signal
sonore retentisse.
☑ Le système démarre et la DEL verte s’allume sur chaque Sunny Island.
7.4 Test du capteur de courant de la batterie
Si sur le réseau en site isolé, un régulateur de charge d’un fournisseur tiers, un appareil consommateur DC ou plus de
quatre Sunny Island Charger sont installés, un capteur de courant de la batterie supplémentaire doit être installé (voir les
instructions d’installation du Sunny Island).
Conditions requises :
☐ Le Sunny Island doit être en service (voir chapitre 7.3 « Démarrage du système », page 41).
Procédure :
1. Allumez un appareil consommateur (par exemple un radiateur 1 kW) et enclenchez tous les organes de protection
correspondants dans le tableau de répartition AC.
2. À l’aide d’une pince ampèremétrique, mesurez le courant de la batterie.
3. Sur le Sunny Remote Control, passez en mode installateur (voir chapitre 7.1, page 40).
4. Sélectionnez le paramètre 120.06 TotBatCur et relevez la valeur.
☑ La valeur est positive et se trouve dans la plage de tolérance de mesure.
✖ La valeur n’est pas positive ou se trouve hors de la plage de tolérance de mesure ?
La valeur est négative, car les polarités des câbles de mesure du capteur de courant de la batterie ont été
inversées.
• Installez correctement le capteur de courant de la batterie (voir les instructions d’installation du Sunny Island).
La valeur se trouve hors de la plage de tolérance de mesure parce que le type de capteur de courant de la
batterie paramétré est incorrect.
• Paramétrez le bon type de capteur de courant de la batterie (voir les instructions d’installation du
Sunny Island).
