SMA Solar Technology AG 3 Remarques sur les réseaux en site isolé et description du système
Installation - Notice résumée Off-Grid-IS-fr-30 13
Dans un système Single Cluster monophasé, jusqu’à trois Sunny Island sont câblés à une batterie pour former un cluster.
Côté AC, les Sunny Island sont raccordés à la même phase. Si les types d’appareils au sein d’un cluster sont différents,
le maître doit être un SI8.0H-11.
3.2.3 Système Single Cluster triphasé

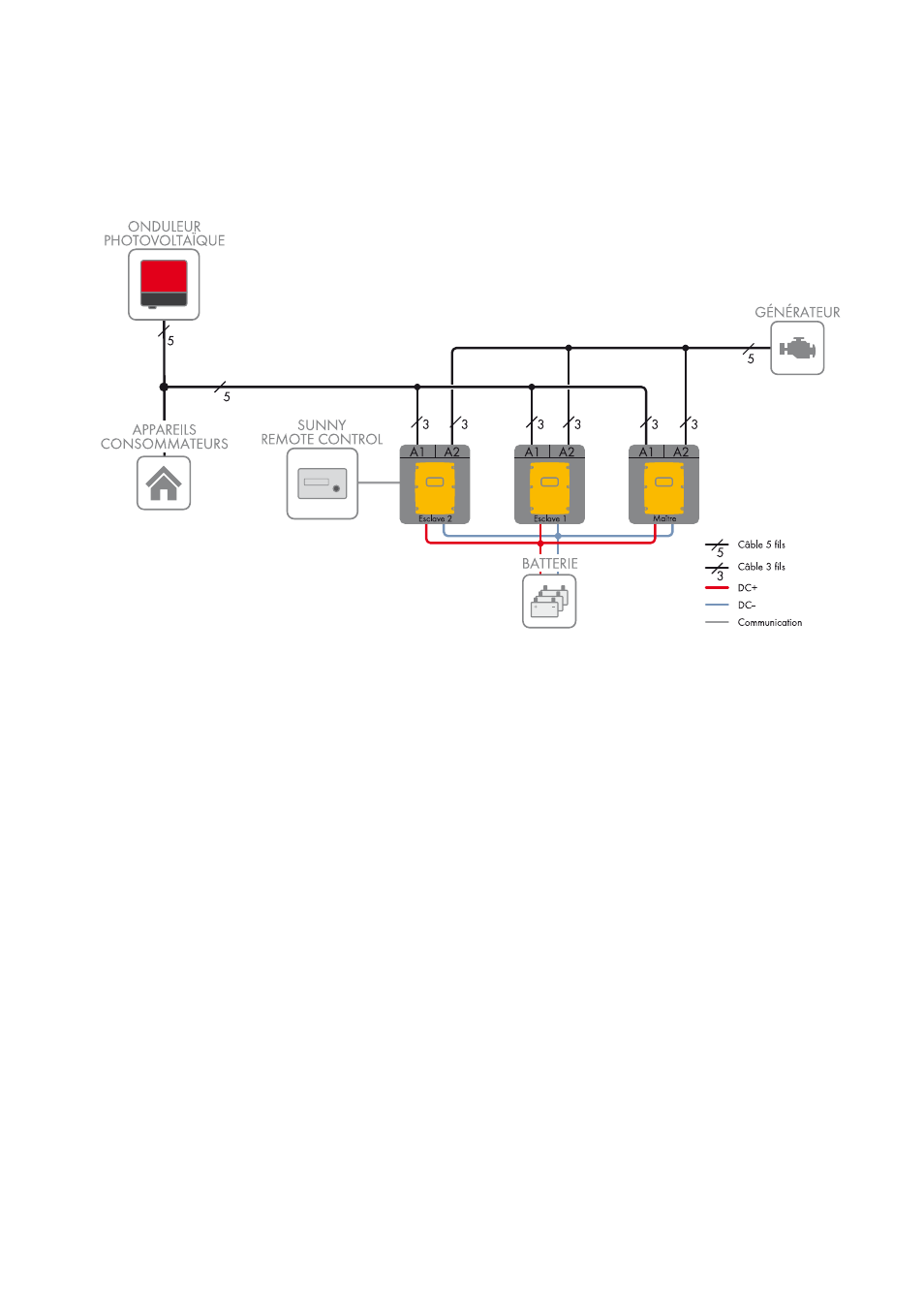

Figure 3 : Schéma fonctionnel
Dans un système Single Cluster triphasé, trois Sunny Island sont câblés à une batterie pour former un cluster. Côté AC,
les Sunny Island sont raccordés à trois conducteurs de ligne différents. Un cluster composé de types d’appareils différents
est uniquement possible avec SI6.0H-11 et SI8.0H-11. Si les types d’appareils au sein d’un cluster sont différents,
le maître doit être un SI8.0H-11 (voir chapitre 3.3 « Remarques sur les réseaux en site isolé », page 15).
