MESURE ANGLE (cycle 420, DIN/ISO : G420, option de logiciel 17) 15.4
15
TNC 620 | Manuel d'utilisation Programmation des cycles | 4/2015
391

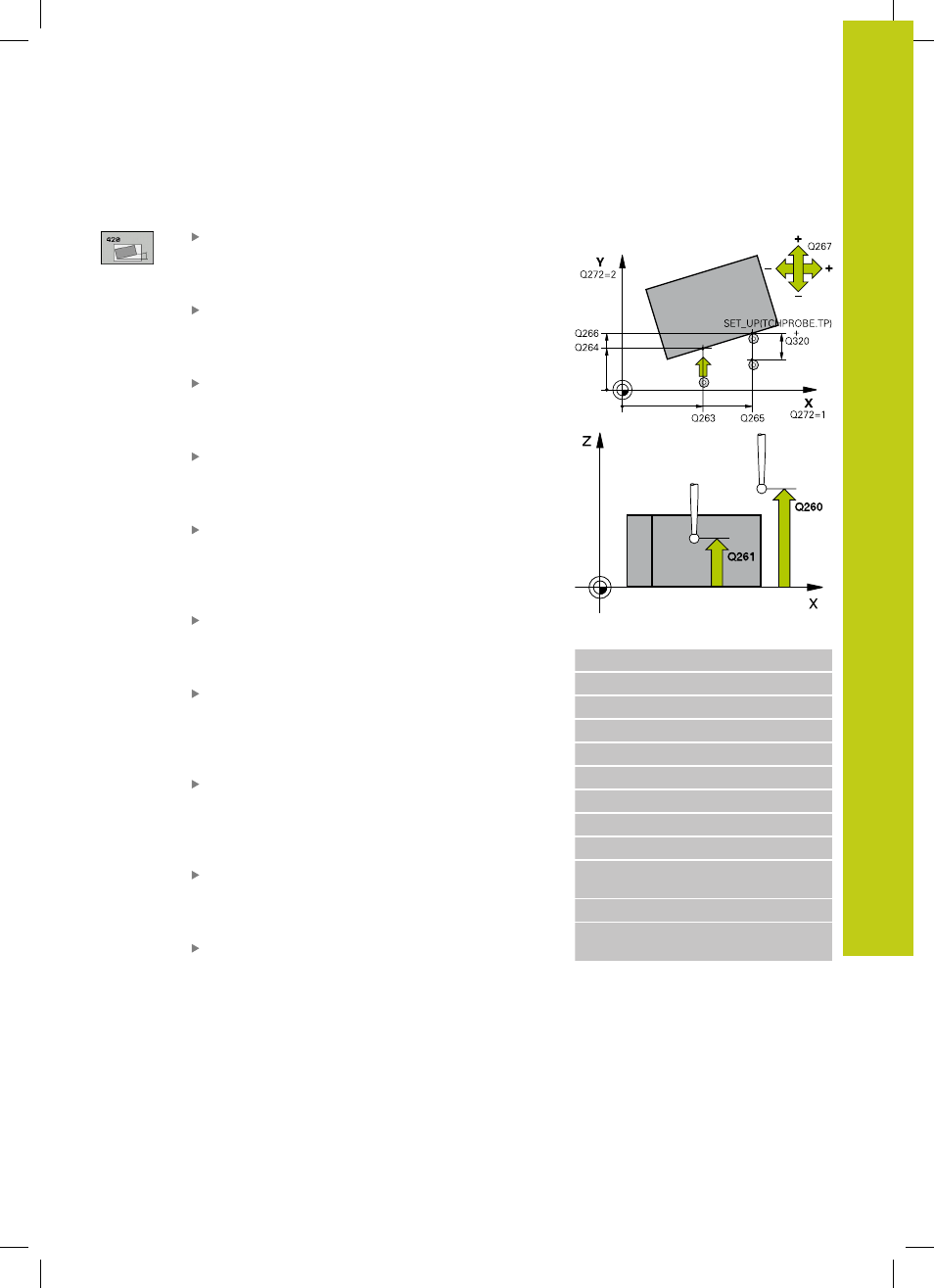

Paramètres du cycle
1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
2ème point mesure sur 1er axe Q265 (en absolu) :
coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage. Plage d’introduction
-99999,9999 à 99999,9999
2ème point mesure sur 2ème axe Q266 (en
absolu) : coordonnée du 2ème point de palpage
dans l'axe secondaire du plan d'usinage. Plage
d’introduction -99999,9999 à 99999,9999
Axe de mesure Q272 : Axe dans lequel la mesure
doit être effectuée :
1
: Axe principal = axe de mesure
2
: Axe auxiliaire = axe de mesure
3
: Axe palpeur = axe de mesure
Sens de déplacement 1 Q267 : Sens dans lequel le
palpeur doit atteindre la pièce :
-1
: Sens de déplacement négatif
+1
: Sens de déplacement positif
Hauteur de mesure dans l'axe de palpage Q261
(en absolu) : coordonnée du centre de la bille ( =
point de contact) dans l'axe du palpeur à laquelle
la mesure doit être effectuée. Plage d’introduction
-99999,9999 à 99999,9999
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure
et la bille du palpeur. Q320 est additionné à
SET_UP (tableau palpeurs). Plage d’introduction 0 à
99999,9999
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre
le palpeur et la pièce (élément de serrage). Plage
d’introduction -99999,9999 à 99999,9999
Déplacement à hauteur de sécurité Q301 :
Définition de la manière dont le palpeur doit se
déplacer entre les points de mesure :
0
: Déplacement à la hauteur de mesure entre les
points de mesure
1
: Déplacement à la hauteur de sécurité entre les
points de mesure
Séquences CN
5 TCH PROBE 420 MESURE ANGLE
Q263=+10
;1ER POINT 1ER AXE
Q264=+10
;1ER POINT 2ÈME AXE
Q265=+15
;2ÈME POINT 1ER AXE
Q266=+95
;2ÈME POINT 2ÈME AXE
Q272=1
;AXE DE MESURE
Q267=-1
;SENS DÉPLACEMENT
Q261=-5
;HAUTEUR DE MESURE
Q320=0
;DISTANCE D'APPROCHE
Q260=+10
;HAUTEUR DE
SÉCURITÉ
Q301=1
;DÉPLAC. HAUT. SÉCU.
Q281=1
;PROCÈS VERBAL
MESURE
