14.2 POINT DE REFERENCE CENTRE RAINURE (cycle 408 DIN/ISO :
G408, option de logiciel 17)
14
328
TNC 620 | Manuel d'utilisation Programmation des cycles | 4/2015
14.2
POINT DE REFERENCE CENTRE
RAINURE (cycle 408 DIN/ISO : G408,
option de logiciel 17)
Mode opératoire du cycle

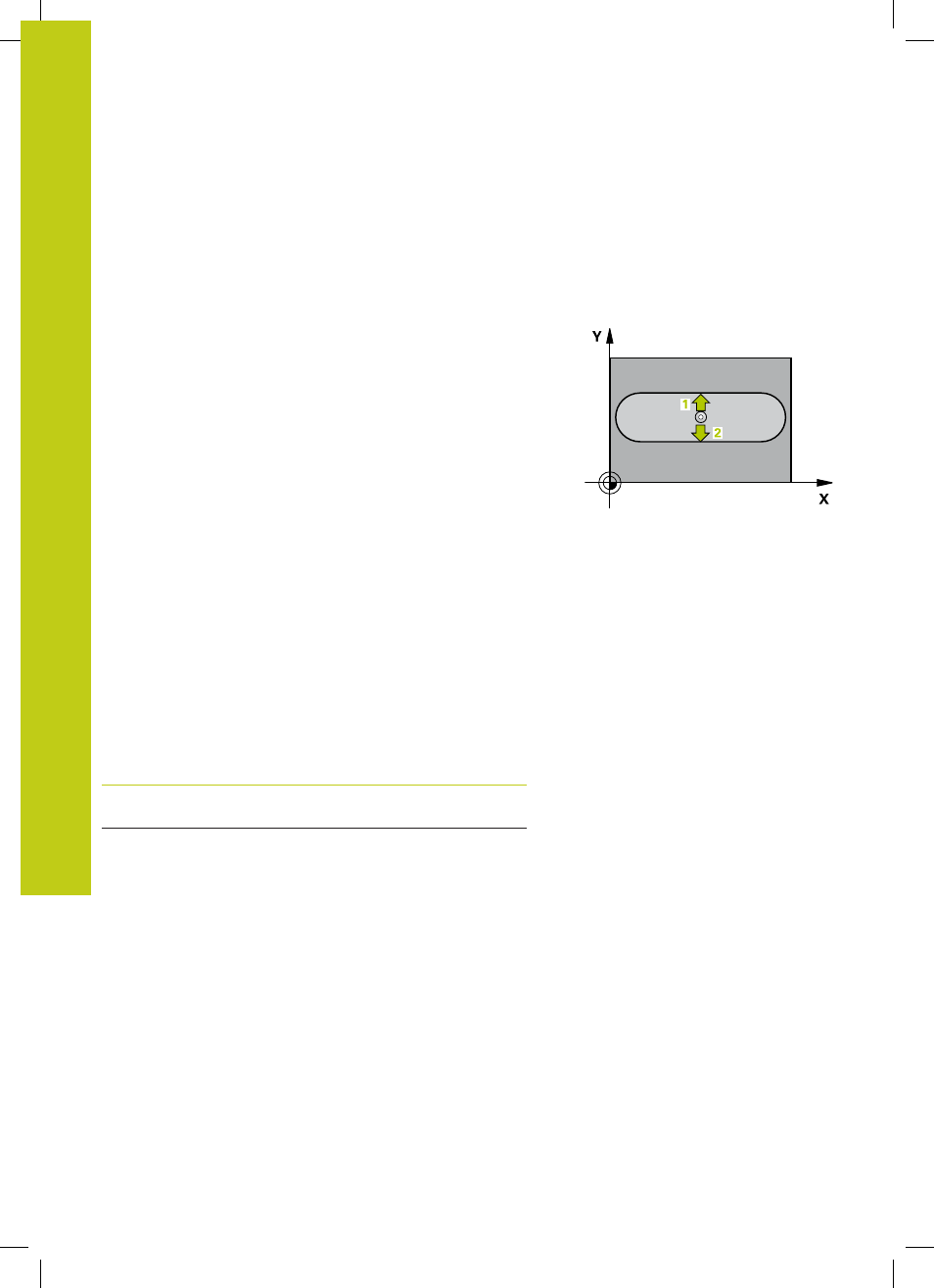

Le cycle palpeur 408 détermine le centre d'une rainure et l'initialise
comme point d'origine. Si vous le souhaitez, la TNC peut aussi
mémoriser le centre dans un tableau de points zéro ou de Preset.
1 La TNC positionne le palpeur au point de palpage
1
, en avance
rapide (valeur de la colonne
FMAX) et selon la logique de
positionnement. (voir "Exécuter les cycles palpeurs", page 300)
La TNC calcule les points de palpage à partir des données
contenues dans le cycle et de la distance d'approche figurant
dans la colonne
SET_UP du tableau des palpeurs.
2 Le palpeur se déplace ensuite à la hauteur de mesure
programmée et exécute la première opération de palpage
suivant l'avance de palpage (colonne
F).
3 Puis, le palpeur se déplace soit paraxialement à la hauteur de
mesure, soit linéairement à la hauteur de sécurité, jusqu'au
point de palpage suivant
2
et exécute à cet endroit la deuxième
opération de palpage.
4 Pour terminer, la TNC rétracte le palpeur à la hauteur de
sécurité, traite le point de référence calculé en fonction des
paramètres de cycle Q303 et Q305 (voir "Caractéristiques
communes à tous les cycles palpeurs pour l'initialisation
du point de référence", page 326) et enregistre les valeurs
effectives dans les paramètres Q énumérés ci-après.
5 Ensuite, si nécessaire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur.
Numéro paramètre
Signification
Q166
Valeur effective de la largeur de rainure
mesurée
Q157
Valeur effective de l'axe central
