Mode manuel et réglages
13.8 Initialiser le point d'origine avec le palpeur 3D (Option de logiciel
Touch probe functions)
13
404
TNC 620 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
Déterminer l’angle entre l’axe de référence angulaire et une arête
de la pièce
Sélectionner la fonction de palpage : appuyer sur la
softkey PALPAGE ROT
Angle de rotation : noter l'angle de rotation affiché
si vous souhaitez appliquer ultérieurement la
rotation de base effectuée précédemment
Exécuter la rotation de base avec le côté à
comparer voir "Compenser le désalignement
d'une pièce avec un palpeur 3D (option de logiciel
Fonction Touch probe)", Page 393
Avec la softkey PALPAGE ROT, faire afficher
comme angle de rotation l'angle entre l'axe de
référence angulaire et la face de la pièce
Annuler la rotation de base ou rétablir la rotation
de base d’origine
Initialiser l'angle de rotation à la valeur notée

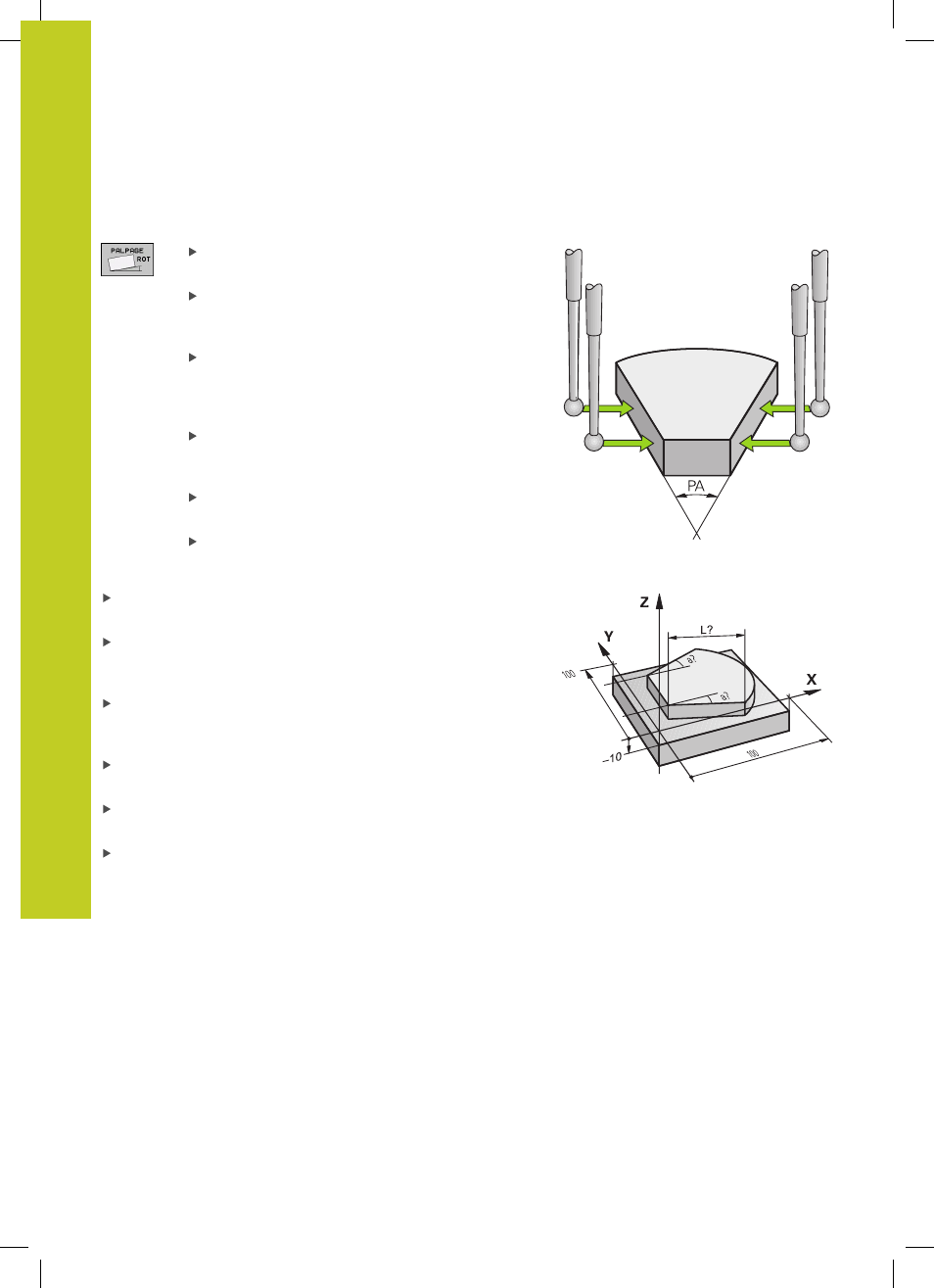

Déterminer l’angle entre deux arêtes de la pièce
Sélectionner la fonction de palpage : appuyer sur la softkey
PALPAGE ROT
Angle de rotation : noter l’angle de rotation affiché si vous
désirez rétablir par la suite la rotation de base réalisée
précédemment
Exécuter la rotation de base pour la première arête voir
"Compenser le désalignement d'une pièce avec un palpeur 3D
(option de logiciel Fonction Touch probe)", Page 393
Palper également la deuxième arête, comme pour une rotation
de base. Ne pas mettre 0 pour l'angle de rotation!
Avec la softkey PALPAGE ROT, afficher comme angle de rotation
l'angle PA compris entre les faces de la pièce
Annuler la rotation de base ou rétablir la rotation de base
d’origine : initialiser l'angle de rotation à la valeur notée
