Définir des contours avec des fonctions mathématiques 8.3
8
TNC 620 | Manuel d'utilisation Programmation DIN/ISO | 7/2013
219

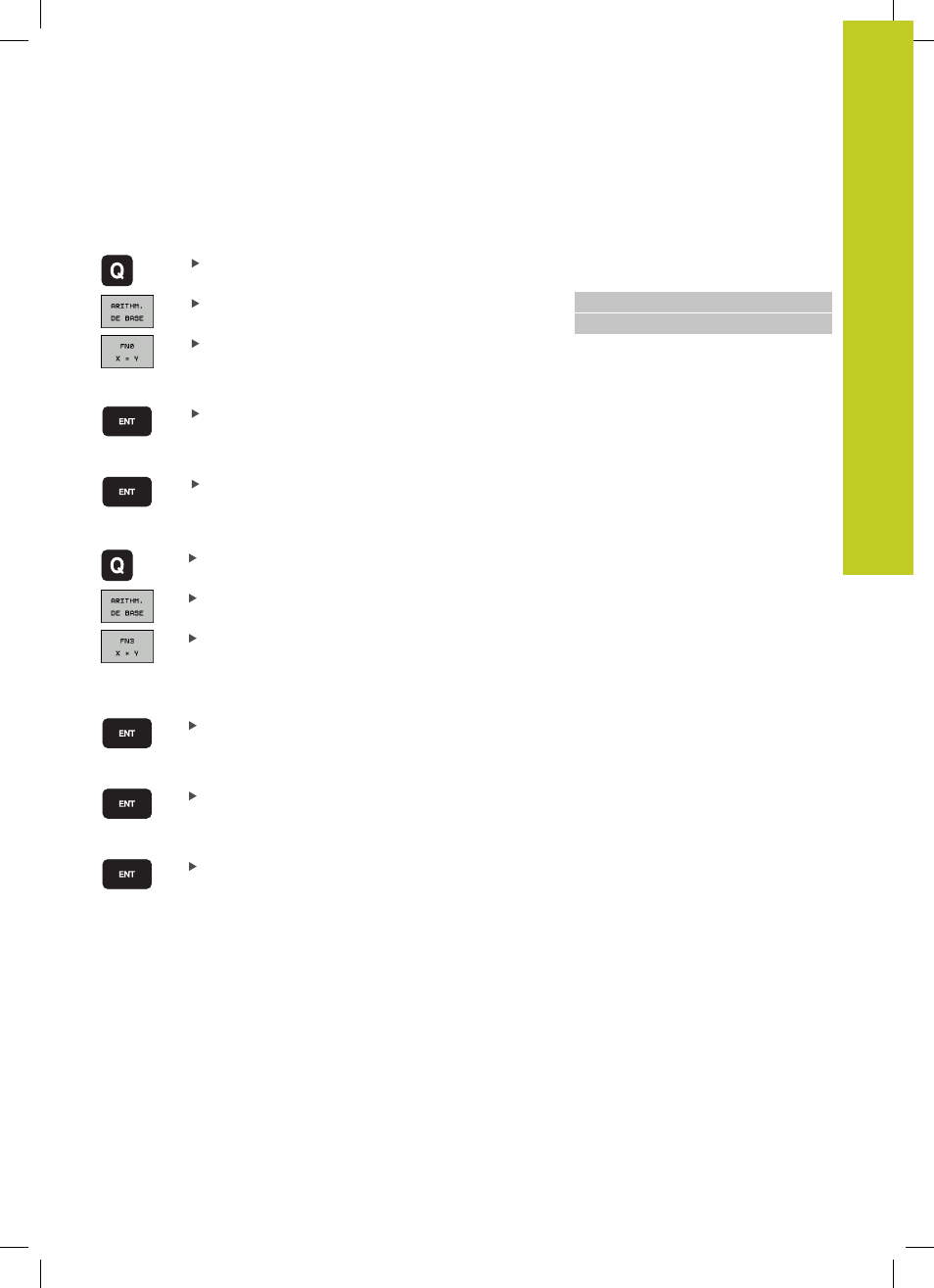

Programmation des calculs de base
Exemple 1
Sélectionner les fonctions de paramètres Q :
appuyer sur la touche ENT
Sélectionner les fonctions mathématiques de base :
appuyer sur la softkey ARITHM. DE BASE
Sélectionner la fonction de paramètre Q
AFFECTATION : appuyer sur la softkey D0 X=Y
NUMERO DE PARAMETRE POUR RESULTAT ?
12Introduire le numéro du paramètre Q et appuyer
sur la touche ENT.
1. VALEUR OU PARAMETRE ?
INTRODUIRE 10 : Affecter la valeur 10 au paramètre
Q5 et valider avec la touche ENT.
Séquences de programme dans la
TNC
N17 D00 Q5 P01 +10 *
N17 D03 Q12 P01 +Q5 P02 +7 *
Exemple 2
Sélectionner les fonctions de paramètres Q :
appuyer sur la touche ENT
Sélectionner les fonctions mathématiques de
base : appuyer sur la softkey ARITHM. DE BASE
Sélectionner les fonctions de paramètres Q
MULTIPLICATION : appuyer sur la softkey D3 X *
Y
NUMERO DE PARAMETRE POUR RESULTAT ?
12Introduire le numéro du paramètre Q et appuyer
sur la touche ENT.
1. VALEUR OU PARAMETRE ?
INTRODUIRE Q5 comme première valeur et valider
avec la touche ENT.
2. VALEUR OU PARAMETRE ?
INTRODUIRE 7 comme deuxième valeur et valider
avec la touche ENT.
