La fonction PLANE : Inclinaison du plan d'usinage
(option de logiciel 1)
12.2
12
TNC 320 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 7/2014
387

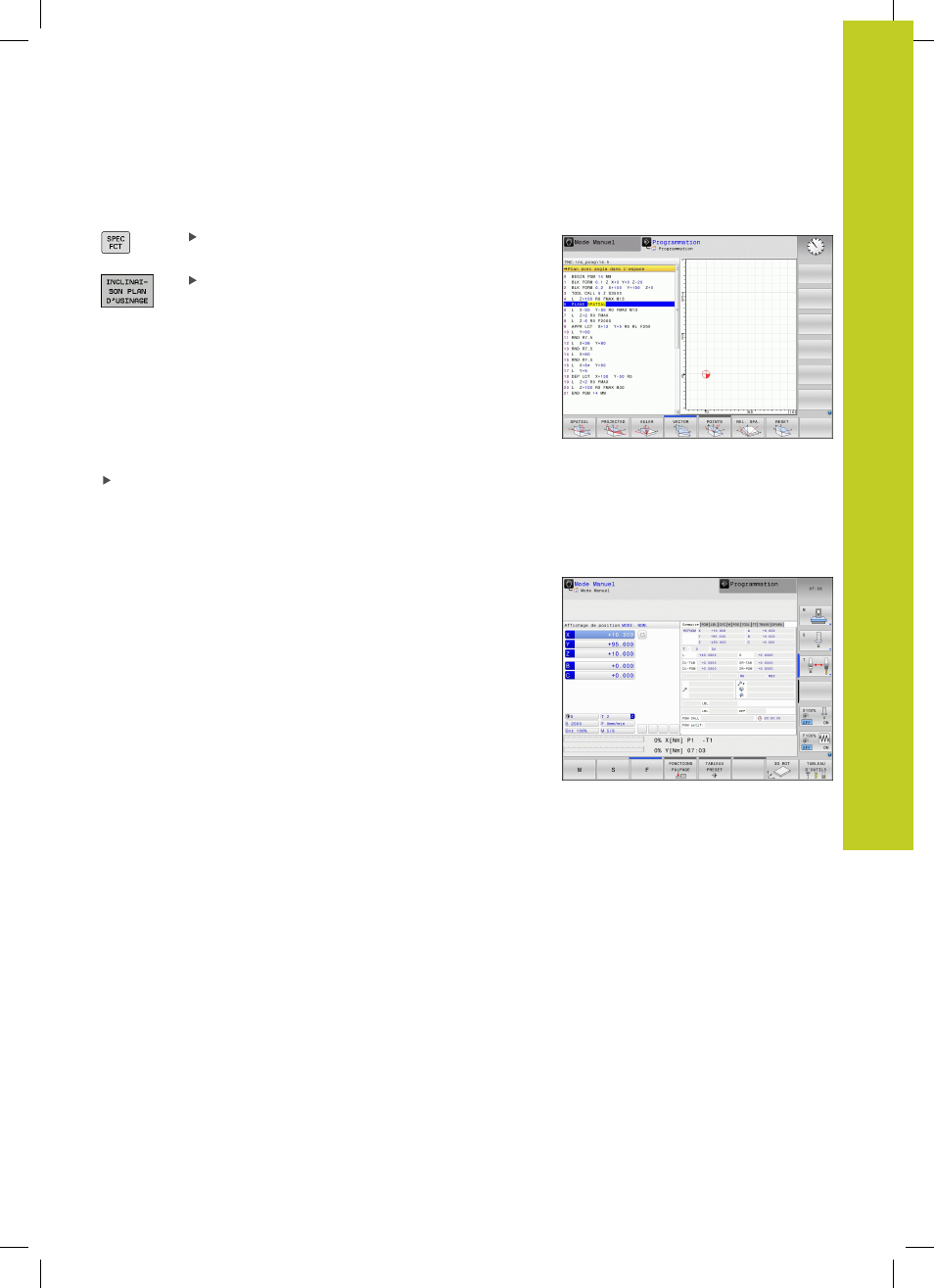

Définir la fonction PLANE
Afficher la barre de softkeys avec des fonctions
spéciales.
Sélectionner la fonction
PLANE : Appuyer sur la
softkey
Inclinaison du plan d'usinage : La TNC
affiche dans la barre de softkeys les possibilités de
définition disponibles.
Choisir la fonction
Sélectionner directement par softkey la fonction souhaitée :
la TNC poursuit le dialogue et demande les paramètres
nécessaires
Affichage de positions
Dès qu'une fonction PLANE est activée, la TNC affiche l'angle dans
l'espace calculé dans l'affichage d'état supplémentaire (voir figure).
Indépendamment de la fonction
PLANE utilisée, la TNC calcule
toujours en interne l'angle dans l'espace.
Dans le mode chemin restant (
DIST), et lors de l'inclinaison (mode
MOVE ou TURN) dans l'axe rotatif, la TNC affiche le chemin jusqu'à
la position finale définie (ou calculée) de l'axe rotatif.
