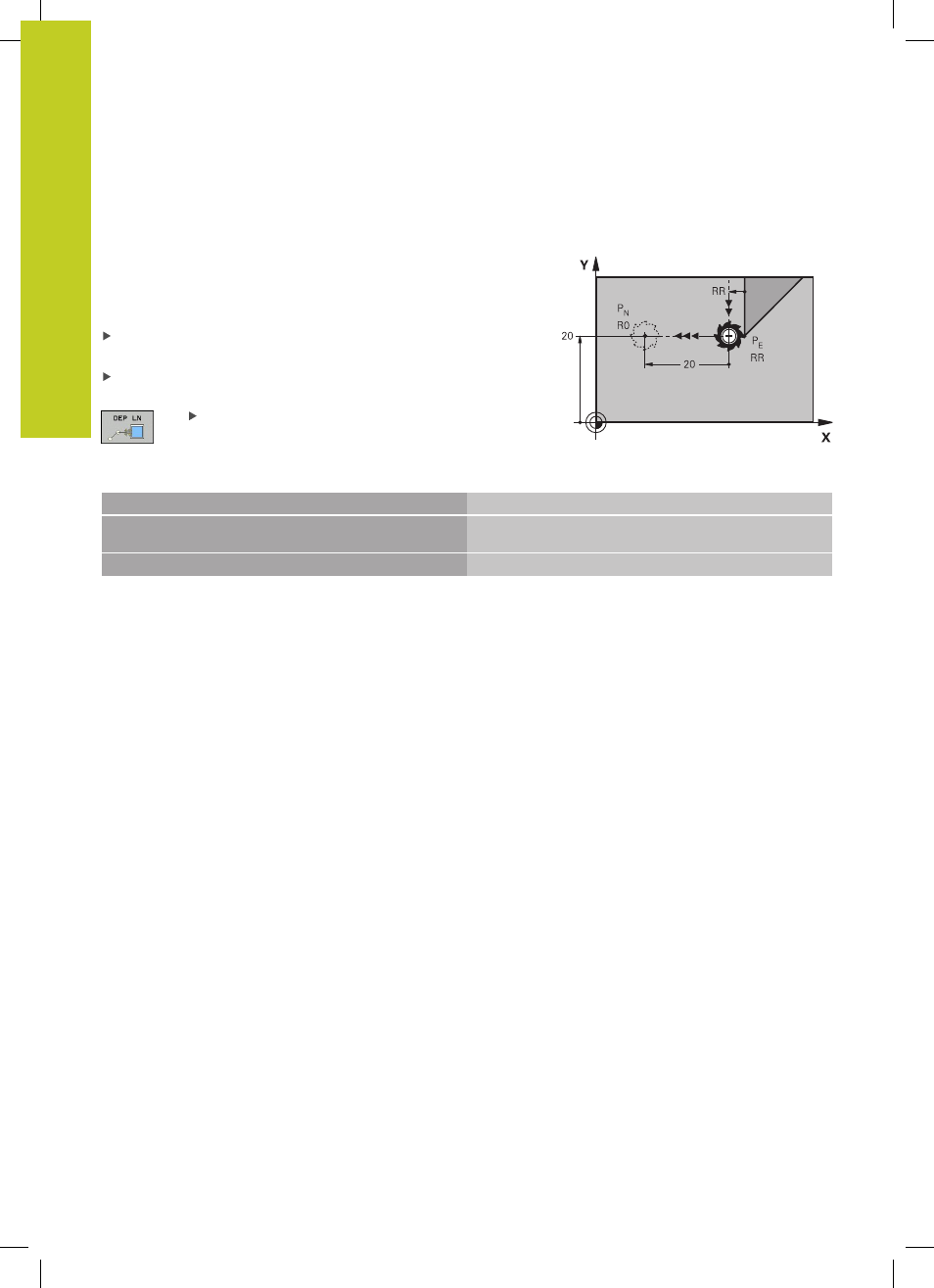

Sortie du contour par une droite perpendiculaire au
dernier point du contour :
DEP LN
La TNC déplace l'outil sur une droite allant du dernier point du
contour P
E
jusqu'au point final P
N
. La droite est perpendiculaire au
dernier point du contour P
E
. Les points P
N
et P
E
sont distants de la
valeur
LEN + rayon d'outil.
Programmer le dernier élément du contour avec le point final P
E
et la correction de rayon
Ouvrir le dialogue avec la touche
APPR/DEP et la softkey DEP
LN:
LEN: Introduire l'écart du point final P
N
, attention :
Introduire
LEN avec son signe positif!
Exemple de séquences CN
23 L Y+20 RR F100
Dernier élément de contour : PE avec correction de rayon
24 DEP LN LEN+20 F100
S’éloigner perpendiculairement du contour
de LEN = 20 mm
25 L Z+100 FMAX M2
Dégagement en Z, retour, fin du programme
