12
Sélectionner l'affichage axe par axe ou de la somme des axes
(ND 770 seulement)
Affichage axe par axe
La visualisation de cotes ND 770 affiche axe par axe séparément les
positions du chariot longitudinal et du petit chariot. Les valeurs
d'affichage se réfèrent aux points de référence que vous avez
initialisés pour les axes Zo et Z. Seule varie la valeur de position de
l'axe sur lequel le chariot se déplace.
Affichage de la somme des axes
La visualisation ND 770 additionne les valeurs de position des deux
axes en tenant compte de leur signe. L'affichage de la somme donne
la position absolue de l'outil par rapport au point zéro pièce.

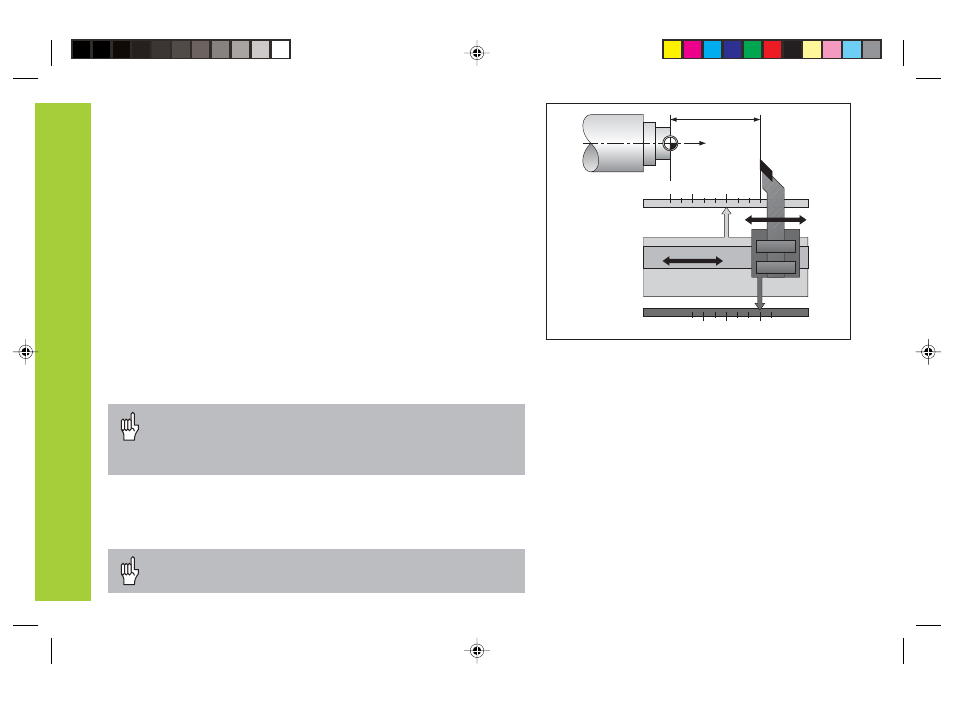

Exemple: Affichage axe par axe (cf. fig.): Z = +25.000 mm
Zo = +15.000 mm
Affichage somme des axes (cf. fig.): Z
S
= +40.000 mm
La visualisation de cotes ND n'affichera correctement la
somme des axes que si les valeurs de position des deux axes
ont été réellement additionnées et introduites avec leur signe
lors de l'initialisation du point de référence pour la „somme“!
Commuter l'affichage:
¬ Somme des axes: Touches Zo et Z enfoncées simultanément
¬ Axe par axe: Appuyer sur la touche Zo
Lorsque la visualisation de cotes ND 770 affiche une somme,
l'affichage Zo est alors décommuté!
Affichage axe seul ou somme des axes (ND 770 seulement)
Ð10
40
0 +10 +25
Z
Z
0 +15
Z0
Z
Z0
