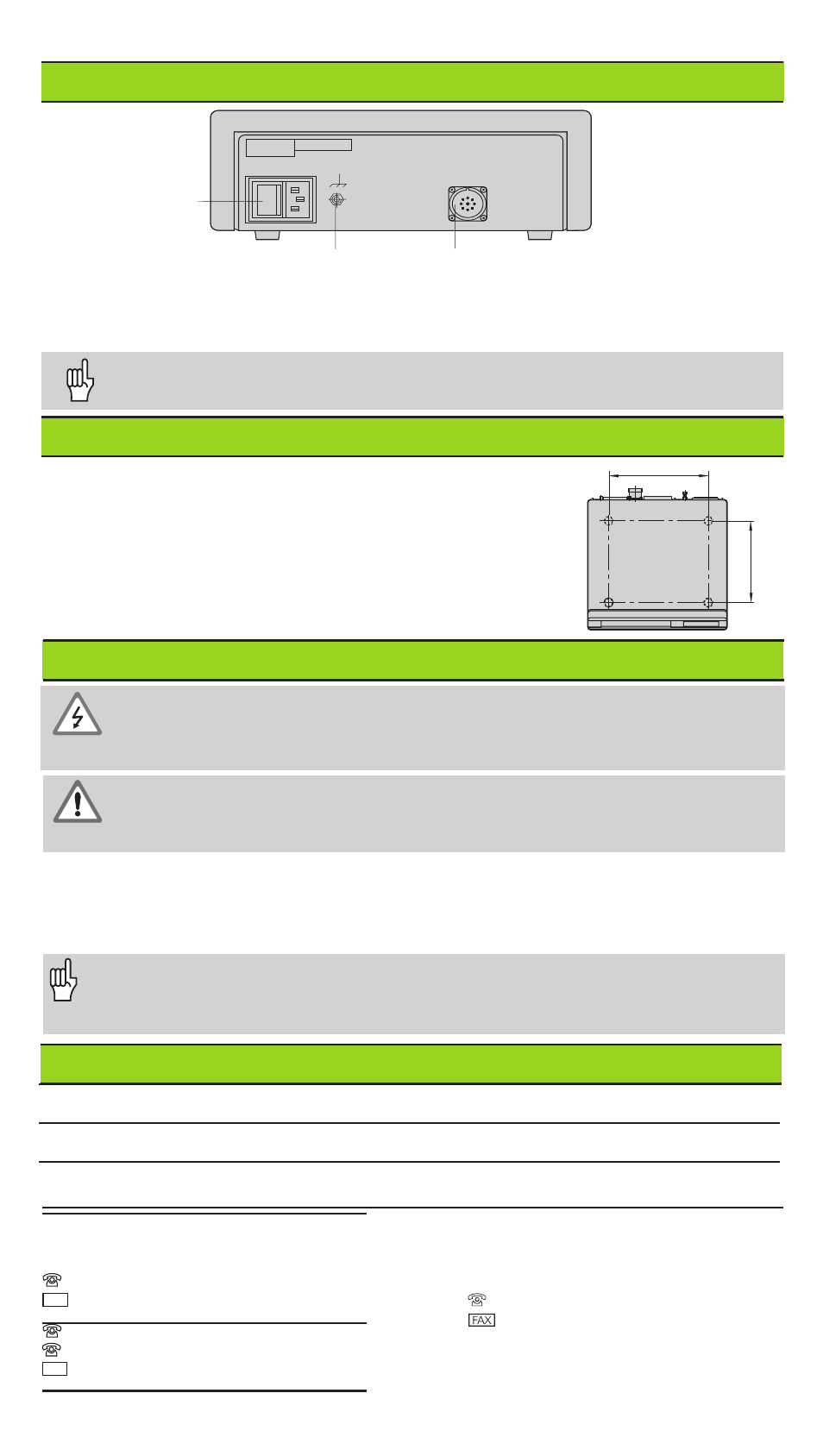

Pose et fixation
Vous pouvez fixer la visualisation à plat sur un support au
moyen de vis M4.
Les visualisations peuvent également être empilées. Des
adhésifs (compris dans la fourniture) permettent d'empê-
cher que les visualisations ne glissent.
Face arrière
X1
100 ... 240 V
50 ... 60 Hz
Entrée système de mesure linéaire
HEIDENHAIN avec signaux de sortie (7µA
CC
à
16 µA
CC
), câble de raccordement 30 m max.,
fréquence d'entrée max: 50 kHz
Mise à la terre
Commutateur
secteur
Tension d'alimentation et raccordement secteur
L'interface X1 est conforme à l'„isolation électrique du secteur“ selon
EN 50 178.
172 ± 0.2
6.77 ± .008"
140
± 0.2
5.51
±
.008"
Risque de décharge électrique!
Avant l'ouverture du boîtier, retirer la prise secteur.
Raccorder à la terre! La mise à la terre ne doit jamais être interrompue.
Alimentation à découpage à sélection automatique de la tension au primaire.
Plage de tension 100 V à 240 V (– 15 % à + 10 %), fréquence 48 Hz à 62 Hz,
Consommation 8 W typ., fusible secteur F 1 A dans l'appareil.
Section min. du câble secteur: 0,75 mm
2
Danger pour les composants internes!
Ne brancher ou débrancher les connecteurs qu'après mise hors tension.
N'utiliser que des fusibles de rechange conformes aux fusibles d'origine.
HEIDENHAIN FRANCE sarl
Post Box 62
2, Avenue de la Cristallerie
F-92316 Sèvres
(1) 41 14 30 00
(1) 41 14 30 30
284 248-36 · SW 246 181 01 · 2 · 2/2000 · H · Printed in Germany · Sous réserve de modifications
Pour améliorer l'antiparasitage, reliez la prise de terre sur la face arrière de
l'appareil au point de terre central de la machine (section min. du câble de
liaison: 6 mm
2
)
Plage température Travail: 0 °C à + 45 °C; stockage –30 °C à +70 °C
Humidité Moyenne annuelle: F
rel
< 75 %; humidité max.: F
rel,max
< 90 %
Poids 1,5 kg
Conditions d'environnement
