La visualisation de cotes ND 220 est destinée de préférence au raccordement de
systèmes de mesure linéaire HEIDENHAIN, par ex. LS 303, LS 603.
Les systèmes de mesure linéaire possèdent une ou plusieurs marques de référence -
„à distances codées“, notamment-. Lors du franchissement de la marque de
référence, un signal est émis, désignant cette position comme point de référence.
Lors de la remise sous tension, il suffit de repasser sur le point de référence pour que
soit rétablie la relation entre les positions et les valeurs d'affichage qui a été définie
par initialisation du point de référence.
Avec les marques de référence à distances codées, une course de 20 mm max. est
suffisante pour rétablir, après remise sous tension, la relation entre les positions et les
valeurs d'affichage.

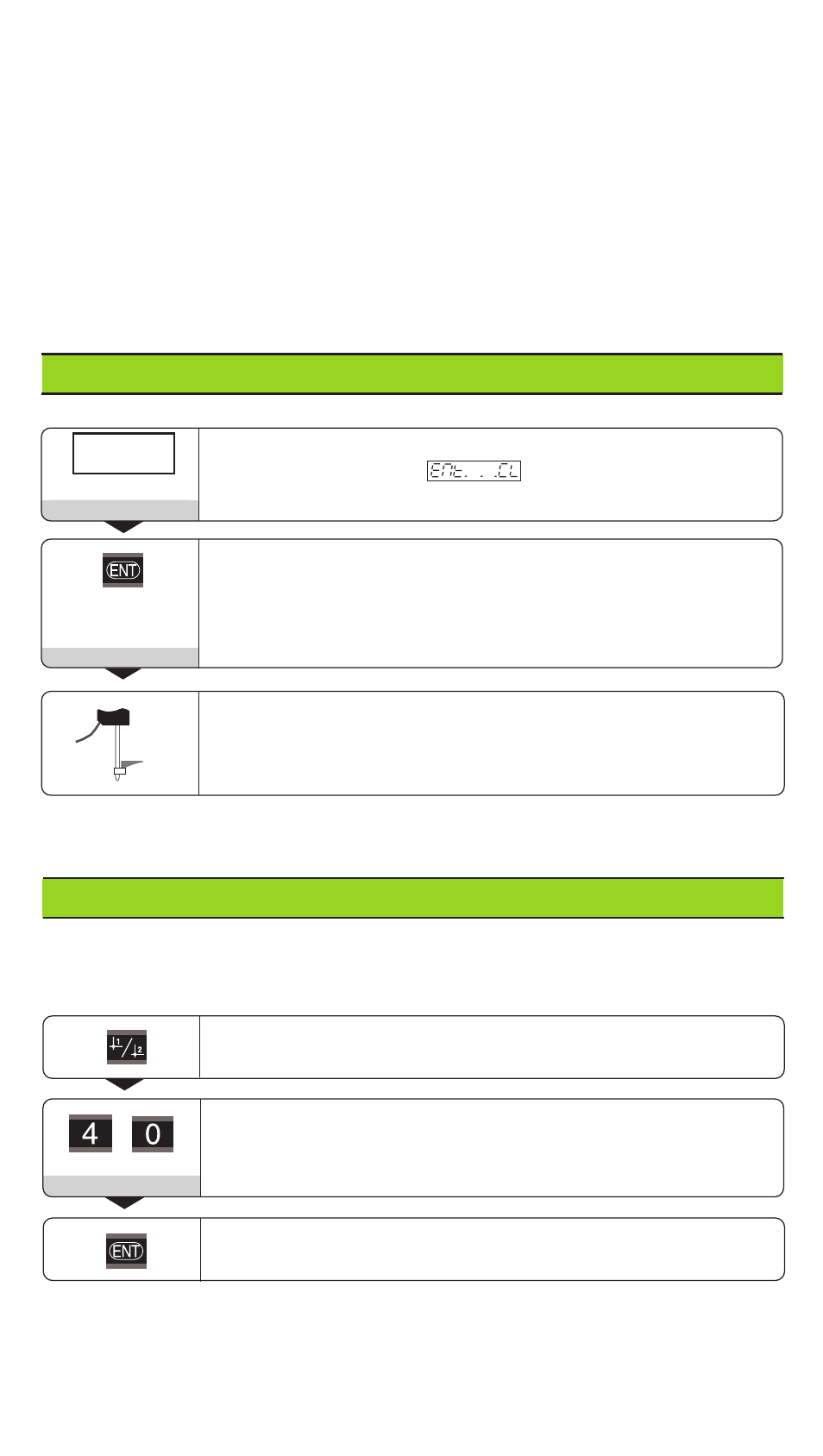

Mise en route
5 , 6 9 7
Ent...CL
4 0
0
➤ ➤ ➤ ➤ ➤ 1 Mise en route affichage (commutateur sur face arrière)
• L'affichage indique
• Le champ clair REF clignote.
Commuter sur l'exploitation des marques de référence
• L'affichage indique la dernière valeur affectée à la position
des marques de référence.
• Le champ clair REF est allumé.
• Le point décimal clignote.
Franchir le point de référence
Se déplacer jusqu'à ce que l'affichage compte et que le point
décimal ne clignote plus.
Sélectionner le point de référence 1 ou 2.
Introduire une valeur numérique, par ex. 40.
Prendre en compte la valeur numérique introduite.
Vous pouvez aisément commuter entre les deux points de référence. Utilisez le point
de référence 2 si vous désirez afficher des valeurs incrémentales!
⇔
Si vous ne désirez pas pas pas pas pas exploiter les marques de référence, appuyez sur la touche
CL au lieu de la touche ENT.
Initialisation du point de référence
En initialisant un point de référence, vous affectez à une position donnée la valeur
d'affichage correspondante.
Avec le ND 220, il vous est possible de définir deux points de référence différents.
