32
Sorties
à
commutation
EXT
(X41)
Signaux de commutation
Au moment où l'on atteint les points de commutation définis
dans le paramètre, la sortie correspondante (plots 15, 16) est
activée. Vous pouvez définir deux points de commutation
max. Le point de commutation „zéro“ dispose d'une sortie
séparée (cf. „Passage à zéro“).
Signaux de classification
Si l'on dépasse les limites de classification définies dans le
paramètre, les sorties correspondantes (plots 17, 18) sont
activées.
Signaux Paramètres de fonctionnement Plot
Signaux de P62, limite de commutation 1 15
commutation P63, limite de commutation 2 16
Signaux de P18, limite basse de classification 17
classification P19, limite haute de classification 18
Weg
5
t
t
t
v
t
v
Pin 15
(A1)
Passage à zéro
A la valeur d'affichage “zéro”, la sortie correspondante
(plot 14) est activée. Durée min. du signal: 180 ms.

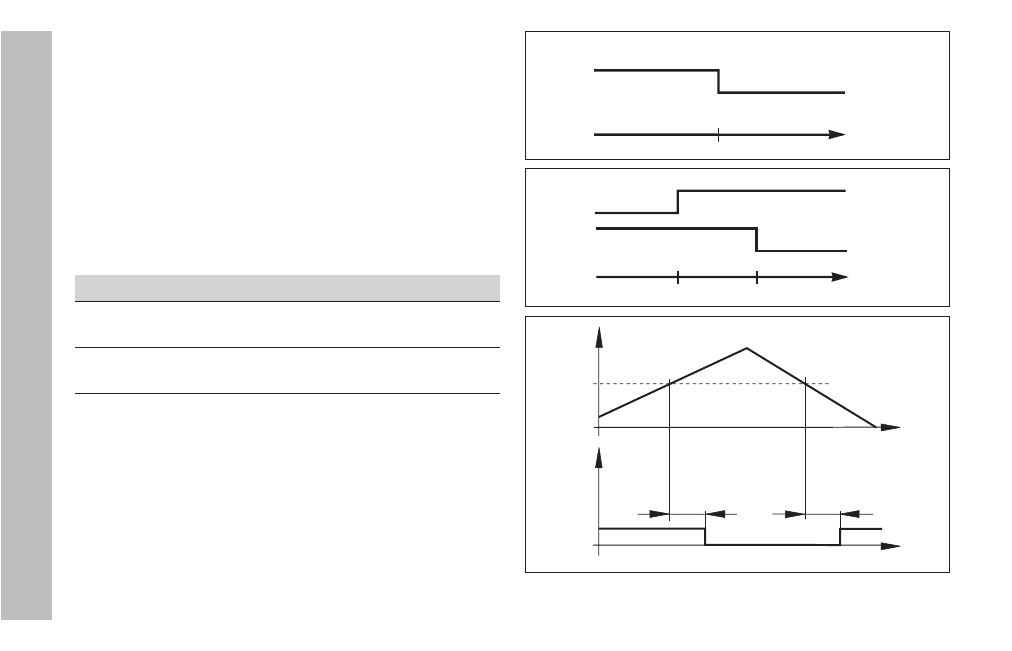

Courbe du signal au plot 15 pour limite de commutation
(A1) = 5 mm, t
v
£ 30 ms
Course
Sortie
Point de commutation
Valeur mesure < limite basse de classification
Valeur mesure > limite
haute de classification
Course
Limite basse Limite haute
Course
