Page 11: Installation
11
6

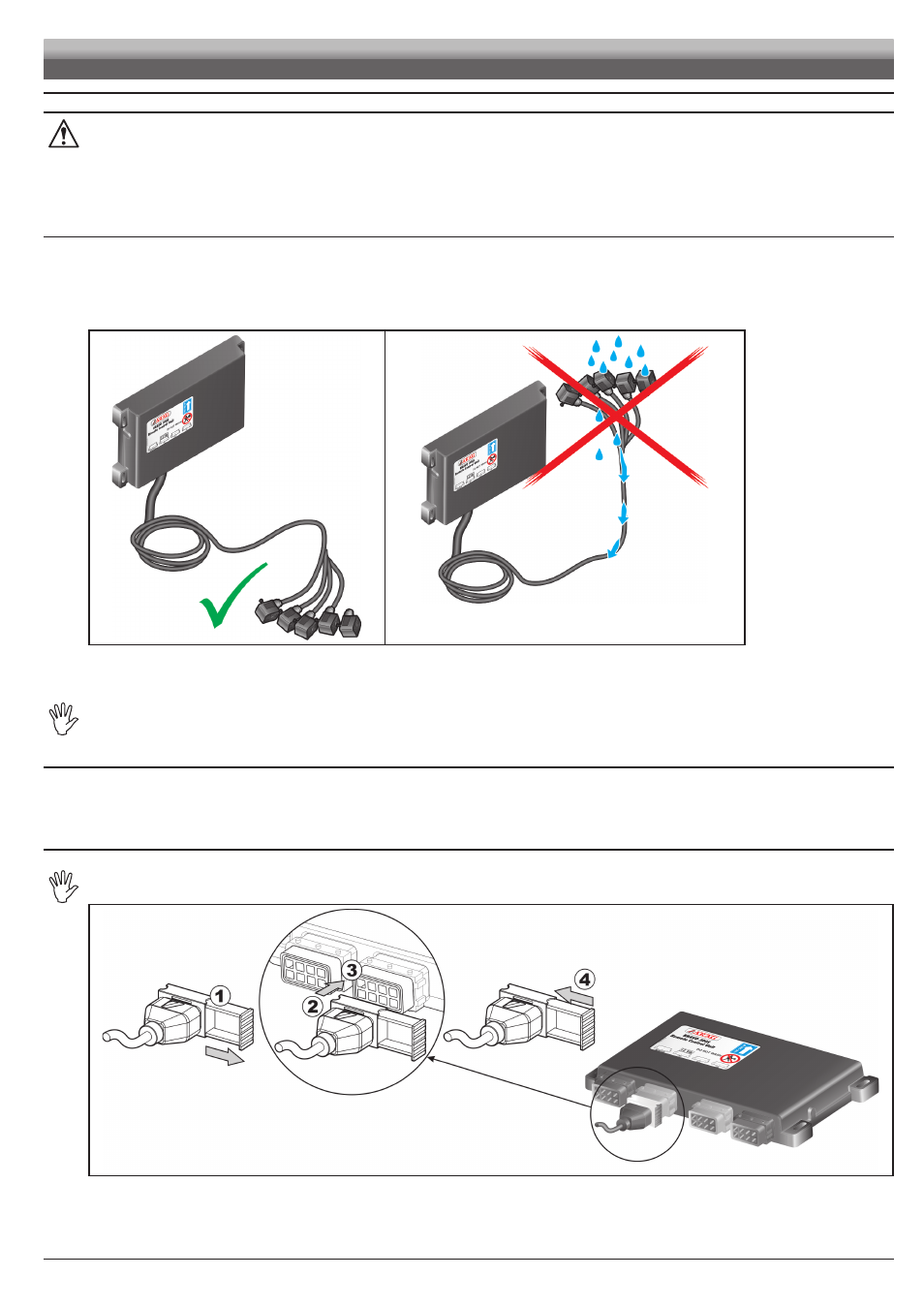

RACCORDEMENTS ÉLECTRIQUES
• Utilisez uniquement les câbles fournis avec les ordinateurs ARAG.
• Veillez à ne pas détériorer, tirer, déchirer ou couper les câbles.
• Tout préjudice occasionné par l'utilisation de câbles inadéquats ou, quoi qu'il en soit, non fabriqués par ARAG, rendra
automatiquement la garantie nulle et caduque.
• Aucune responsabilité ne peut engager ARAG pour les dommages aux appareillages, aux personnes ou animaux, causés par
l'inobservation de ce qui précède.
6.1
Précautions générales pour un positionnement correct des câbles
• Fixation des câbles :
- fixer les câbles de manière à empêcher qu'ils entrent en contact avec des organes en mouvement ;
- disposez les câbles de sorte que la torsion ou les mouvements de la machine ne puissent les déchirer ou les éroder.
• Positionnement des câbles pour empêcher toute infiltration d'eau :
- les brins des câbles doivent être TOUJOURS orientés vers le bas (Fig. 10).
Fig. 10
Fig. 11
• Branchement des câbles sur les points de connexion :
- ne forcez pas le branchement des connecteurs avec des pressions excessives ou des flexions : les contacts peuvent être endommagés et compromettre
le bon fonctionnement de l'ordinateur.
Utilisez UNIQUEMENT les câbles et les accessoires illustrés dans le catalogue, avec des caractéristiques techniques
appropriées à l'utilisation.
6.2
Connexion du panneau déviateurs
À l’intérieur de l'emballage vous trouverez le câble de raccordement entre le panneau déviateurs et le moniteur (composant 3, Fig. 1 et Fig. 2).
Fixer les connecteurs (points de connexion au par. 5.2), et après avoir vérifié l'introduction correcte, tourner l'écrou annulaire dans le sens des aiguilles
d'une montre jusqu'à son blocage.
6.3
Raccordement des unités décentrées (RCU Seletron et RCU hydraulique)
Brancher les câblages comme indiqué au par. 5.2 ; chacun doit être relié à la prise respective sur l'unité décentrée.
Si l'introduction résulte difficile, ne forcez pas et vérifiez la position indiquée.
Fig. 12
• Ouvrez la glissière du connecteur (
1
• Positionnez le connecteur (
2
) en l'insérant sur la prise (
3
) puis appuyez :
prendre garde, pendant l'introduction, de ne pas plier les contacts
électriques.
• Fermez la glissière (
4
) jusqu'à son blocage.
INSTALLATION
