Pose de tuyau flexible
Le mécanisme d'entraînement doit être isolé de l'alimentation secteur. Lorsque la pompe n'est pas
arrêtée avant ouverture du volet de protection, l'interrupteur dont est muni le volet interrompt
l'arrivée du courant à la pompe. Ce volet à interrupteur est un système de sécurité de secours et ne
doit pas servir d'interrupteur principal de marche/arrêt.
Ouvrez le volet de la tête de pompe et placez l'une des extrémités du tuyau flexible dans la pince de réglage inférieur.
Serrez la molette de réglage inférieure. Tout en faisant tourner le rotor dans le sens horaire (une clé vous est fournie dans
ce but), poussez le tuyau flexible entre les galets et le stator, en l'alignant sur les guides de tuyau du rotor. Le tuyau
flexible doit se placer tout naturellement contre le stator et ne doit être ni vrillé, ni étiré.
•

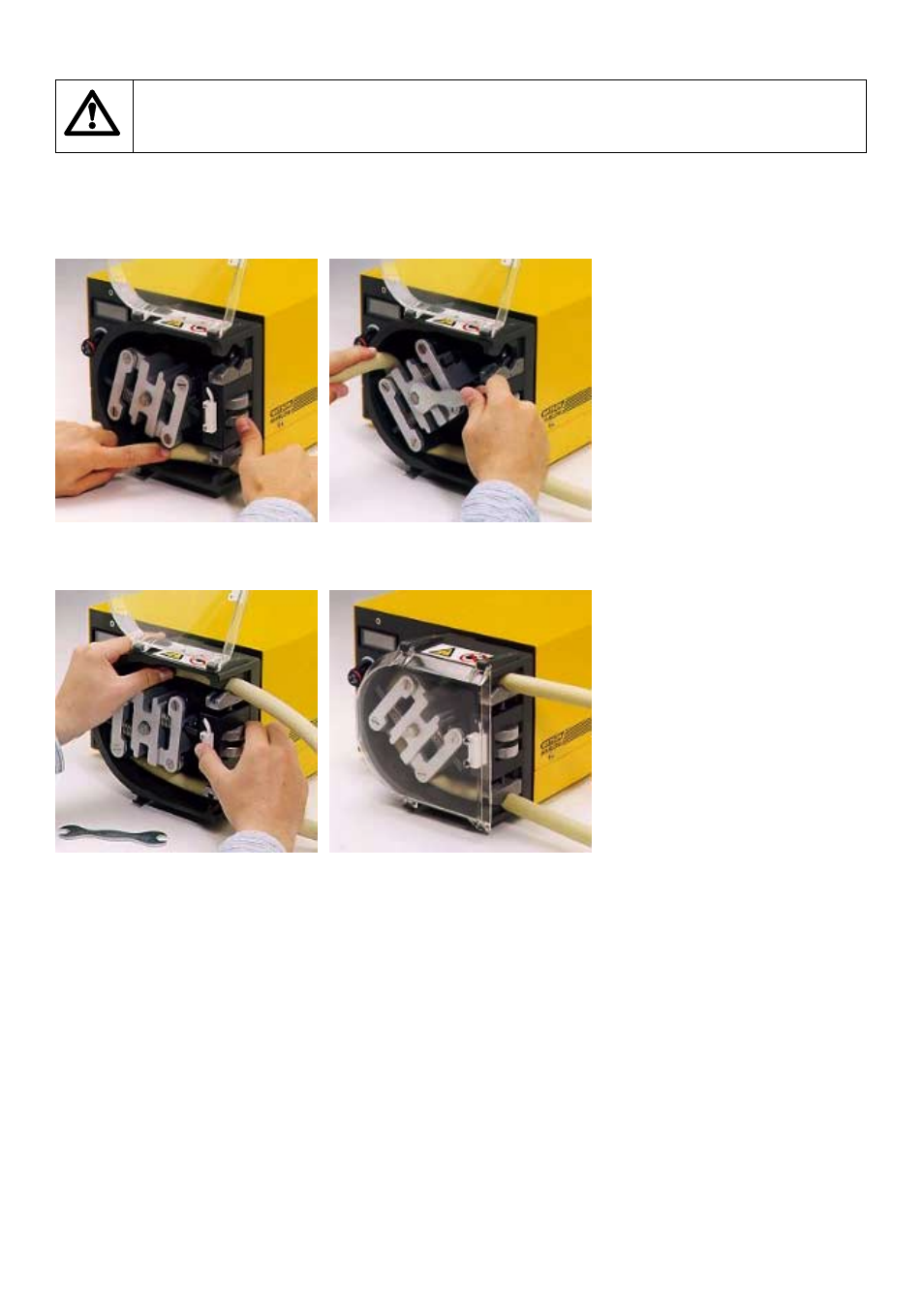

L'illustration de chargement de tuyau flexible correspond au modèle 603S/R.
Placez l'autre extrémité du tuyau flexible dans la pince de réglage supérieur, en vous assurant que le tuyau n'est pas
lâche dans la tête de pompe. En effet, ceci pourrait diminuer la durée de vie du tube. Bloquez le tuyau bien fermement en
tournant la molette supérieure de réglage dentée. Retirez la clé et fermez le volet de protection.
Réglage des galets
Si un déséquilibrage des bras de galet se produit, le réglage d'origine de 5,2mm effectué en usine peut facilement être
restitué. Faites tourner les vis de réglage de chaque bras de galet dans le sens anti-horaire, jusqu'à ce que les deux
galets touchent à peine à le stator, puis donnez cinq tours à chaque vis, dans le sens horaire. Un réglage correct est
important. Pour les tuyaux flexibles d'une épaisseur de 4mm, donnez six tours et demi à la vis dans le sens horaire, pour
obtenir un écart de 6,6mm entre le galet et la glissière.
Une occlusion trop importante réduirait la durée de vie des tuyaux flexibles. Une occlusion trop faible aurait pour effet de
réduire la capacité de pompage.
Vérifiez les pièces mécaniques du rotor de temps en temps, pour vous assurer qu'elles se déplacent librement. Lubrifiez
les points de pivotement et les galets de temps à autre, à l'aide d'une huile pour machines peu visqueuse. En cas
d'opération d'entretien de routine, déposez le rotor de la tête de pompe, nettoyez-le minutieusement avant de lubrifier les
axes de galet avec une huile au téflon.
