Fonctionnement automatique
Réglez l'interrupteur Auto/Man/Max sur Auto

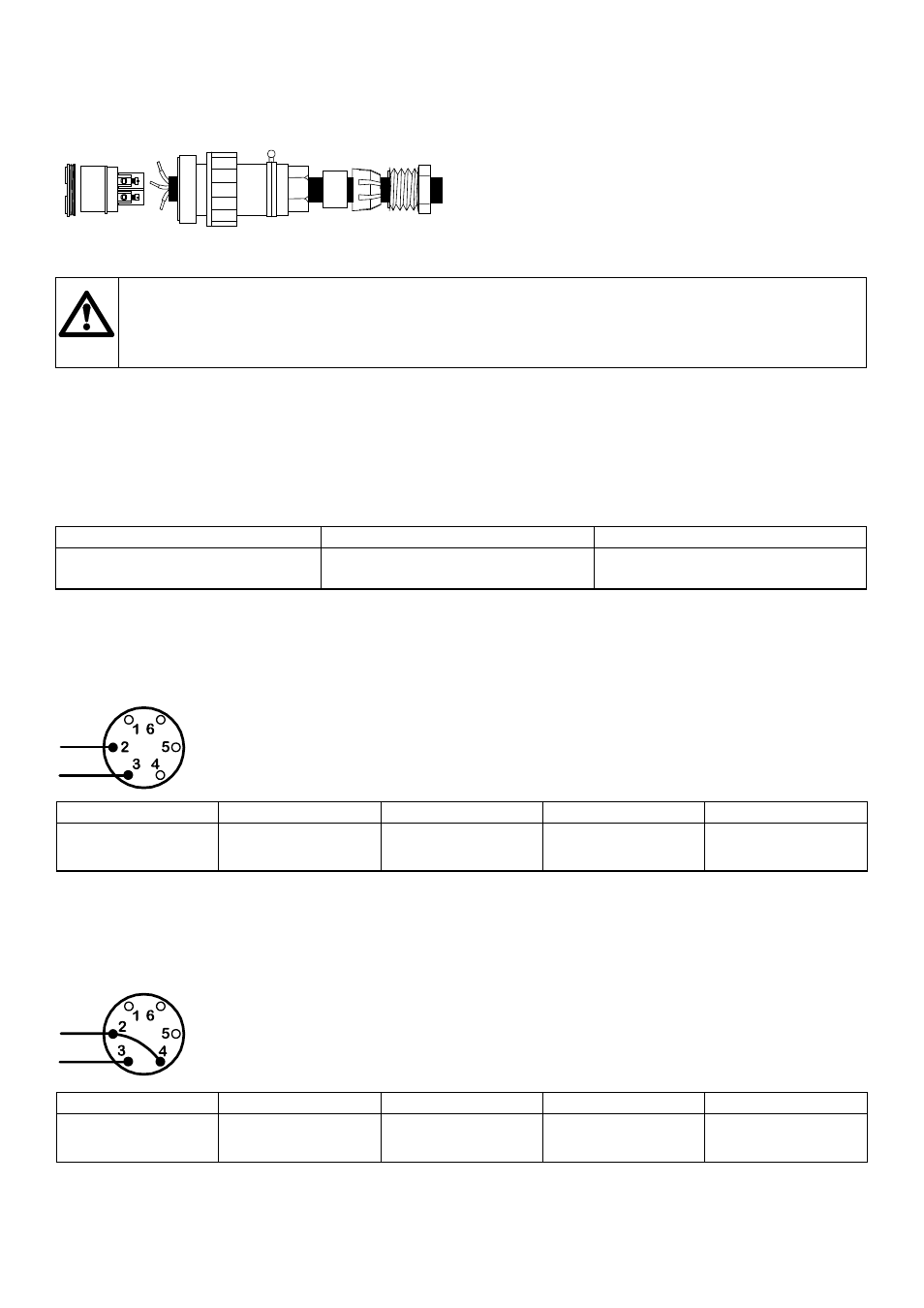

Entraînement est équipé d'une connexion étanche à six broches permettant de commander la pompe en mode
automatique et à distance.
Pièce Watson-Marlow numéro UP0035.
La conformité de la pompe à la norme de protection contre les entrées d'eau dépend du montage
correct de la prise mâle à six broches. N'appliquez aucune tension secteur entre les broches de la
prise mâle à six broches. Une tension maximale de 30V peut être appliquée entre les broches 2 et
3, mais pas entre les autres broches. Les dégâts éventuellement causés à la pompe en cas de non
respect de cette consigne ne seraient pas couverts par la garantie.
•
Calage du signal correspond au choix du niveau de signal pour lequel la pompe commence à tourner. Avec un
signal 4-20mA (réponse non-inversée), le signal est calé sur 4mA. A noter qu’un même signal à réponse inversée
serait calé sur 20mA, car c’est le niveau de signal pour lequel la pompe commencerait à tourner.(la vitesse la plus
grande serait alors atteinte à 4mA)
•
Plage de signal défini la différence entre le signal délivrant la vitesse la plus importante et celui délivrant la vitesse la
plus faible. Un signal 0-12V à une plage de 12V et un signal 4-20mA a une plage de 16mA.
A titre d'exemple, les données suivantes correspondent à l'utilisation d'un signal de traitement de 4mA à 20mA :
Réaction de la Pompe Signal Décalé Plage de signal
Non-inversée 4mA 16mA
Inversée 20mA 16mA
Pour un contrôle par variation de tension, une alimentation stable en courant continu variable peut être utilisée avec un
voltmètre pour courant continu (courant continu maximum 30V). La polarité est réglée pour une réponse non-inversée.
Inversez la polarité pour une réponse inversée.
Signal de tension
(Impédance d'entrée 220 kohm)
Réaction Plage V Décalé V Pin 2 Pin 3
Non-inversée 5 à 30 0 à 30 - +
Inversée 5 à 24 0 à 24 + -
Pour un contrôle par variation de courant, la même source de courant continu peut être utilisée avec un milliampèremètre
pour courant continu. La polarité est réglée pour une réponse non-inversée. Inversez la polarité pour une réponse
inversée.
Signal de courant
(Impédance d'entrée 250 ohm)
Réaction Plage mA Décalé mA Pin 2 Pin 3
Non-inversée 12 à 30 0 à 30 - +
Inversée 12 à 30 0 à 24 + -
