5
PI +ve Input
(0 - 10V or 0 - 20 mA)
Relais
(24 V CC, 1,0 A max.) JP305 JP304
PI Power
Supply (+15V
max 50 mA)
Digital
Inputs
(7.5 - 33V,
max 5 mA)
Analogue
Input
0/2 - 10 V or
0/4 - 20mA)
Power for
Digital &
Analogue Inputs
( +10 V max 10mA)
AIN+ PI+ PI- P15+DIN3DIN2DIN1AIN- 0V P10+
12 11 10 9 8 7 6 5 4 3 2 1

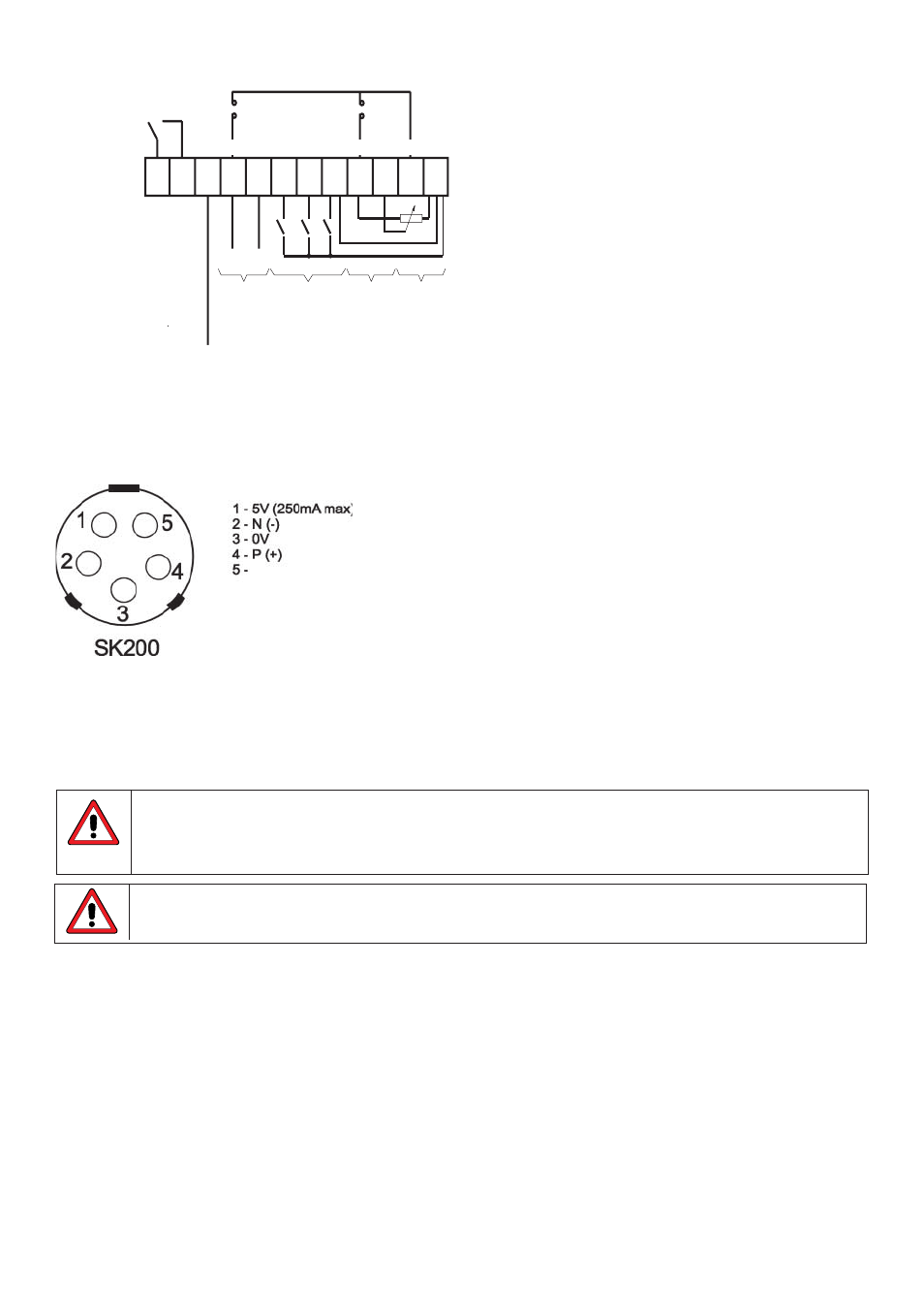

Fig. 3. : Connexions des bornes de commande
Fig. 4 : Connexions des fils de commande avec “ stop-goutte ”
Reposez le couvercle et serrez les quatre vis de fixation.
Informations de fonctionnement
L’équipement ne doit être mis sous tension qu’une fois le couvercle posé et les vis du couvercle serrées au
couple approprié (voir Fig. 2.). Lorsque la commande analogique externe est utilisée, les cavaliers (Fig. 2)
doivent être correctement posés et le type de signal analogique sélectionné (PO23) avant que vous n’activiez
l’entrée analogique avec P006. A défaut de quoi, le moteur pourra se mettre en marche sans prévenir.
L’inverseur n’a pas de commutateur d’alimentation et est donc sous tension lorsque l’alimentation secteur
est connectée. La gamme de points de consigne de fréquence de l’inverseur fourni avec l’équipement (le
cas échéant) va de 5 à 50 Hz.
Fonctionnement de base
1. Utilisation du potentiomètre interne
(a) La Trio est pré-réglée pour une rotation avant. Pour la rotation arrière, placez la liaison située entre DIN1 (broche 5) et
P10+ (broche 1) entre DIN2 (broche 6) et P10+ (broche 1) sur le connecteur du câble de commande (voir Fig. 2 et 3).
(b) Mettez sous tension. Les LED verte et jaune s’allument pour indiquer la mise sous tension. Tournez le potentiomètre
R314 (pour y accéder, retirez l’obturateur de trou de presse-étoupe de droite (voir Fig. 2)) à fond dans le sens contraire des
aiguilles d’une montre, à défaut de quoi, la Trio ne pourra démarrer.
(c) Tournez le potentiomètre dans le sens des aiguilles d’une montre jusqu’à ce que la LED jaune s’éteigne. Ceci indique
que le moteur est maintenant alimenté. Continuez à tourner dans le sens des aiguilles d’une montre pour augmenter la
vitesse du moteur.
(d) Tournez le potentiomètre dans le sens contraire des aiguilles d’une montre pour réduire la vitesse du moteur. Si vous
tournez le potentiomètre à fond dans le sens contraire des aiguilles d’une montre, le moteur ralentira puis s’arrêtera
complètement et les deux LED s’allumeront (mode ATTENTE).
