4
Connexion des câbles secteur
Vérifiez que la source d’alimentation fournit la tension correcte et qu’elle est prévue pour supporter l’intensité de courant nominale
de l’équipement. Utilisez un coupe-circuit avec une intensité de courant nominale de 10 A entre l’alimentation et la Trio. Utilisez
uniquement un fil de cuivre de la Classe 1 60/75 °C avec une superficie de section de 1 mm. Si vous utilisez des bornes serties,
elles doivent être isolées. Si vous n’utilisez pas de bornes serties, la partie dénudée ne doit pas dépasser 5 mm. Introduisez le
câble d’alimentation dans le variateur en le faisant passer dans le presse-étoupe le plus proche de l’arbre du moteur, à l’aide d’un
presse-étoupe PG16. Connectez les fils d’alimentation aux bornes L1, L2 et à la terre séparée. Serrez les vis des bornes à l’aide
d’un tournevis pour vis cruciformes de 4-5 mm.

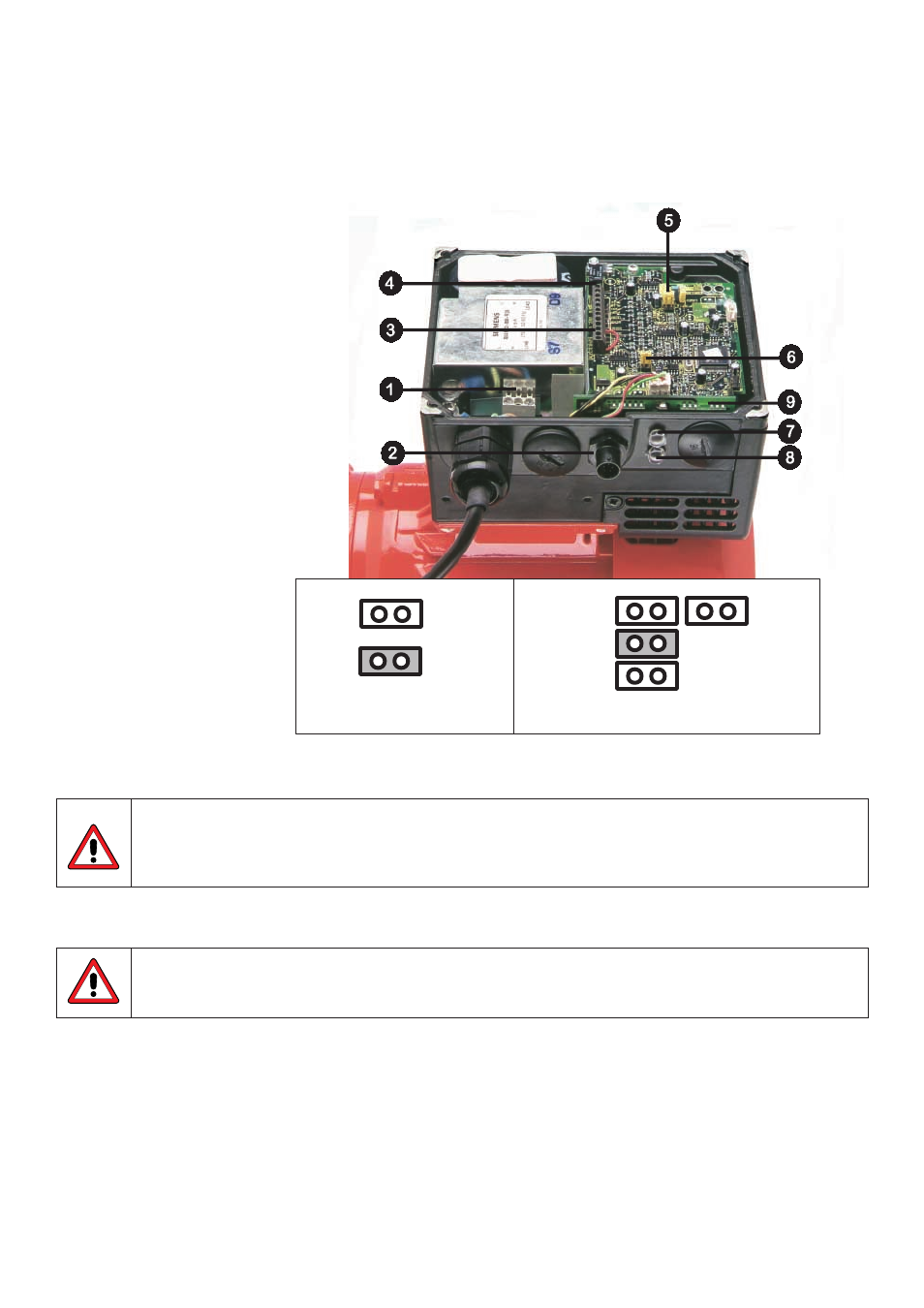

1 Connecteur secteur
2 Connecteur OPM2
3 Borne de commande 1
4 Borne de commande 12
5 JP305 - JP302
6 JP300 - JP301
7 LED(verte)
8 LED (jaune)
9 Potentiomètre interne R314
Fig. 2. Schéma de câblage électrique
Veillez à appliquer les couples de serrage suivants : vis de fixation du couvercle d’accès : 2,5 Nm, obturateurs
de trous de presse-étoupe : 1,0 Nm, vis du connecteur secteur : 1,0 Nm, connecteur de commande PL700 :
0,4 Nm. Vérifiez que la tension d’alimentation convient au variateur utilisé en vous reportant à l’étiquette de
valeurs nominales.
Connexion des câbles de commande
Les câbles d’alimentation et de commande (1 mm de diamètre au max.) doivent être posés séparément. Ils
ne doivent pas passer par les mêmes conduits/jonctions de câble.
Le câble de commande doit être un câble blindé.
Introduisez le câble de commande dans le variareur en le faisant passer dans le presse-étoupe approprié (voir Fig. 1). Connectez
les fils de commande comme indiqué sur les Fig. 3 et 4 (voir également Fig. 1).
IMPORTANT: une liaison métallique a été posée en usine entre les bornes de commande 5 (DIN1) et 1 (P10+) pour
permettre à la Trio de fonctionner lorsque le potentiomètre de réglage R314 est utilisé. La liaison métallique
doit être retirée chaque fois que l’équipement est commandé par commutateur Marche/Arrêt.
Notez que le potentiomètre en option posé en tant que point de consigne analogique représenté sur la Fig. 3 suppose qu’un
cavalier JP304 relie 0V (broche 2) à AIN- (broche 4). De même, P15+ peut être utilisé à la place de P10+ pour les entrées
numériques.
Cavaliers pour type d’entrée
analogique Défaut = V
V JP301
I JP300
JP305 relie
PI- à OV
V
I
Cavaliers pour type d’entrée PI.
Défaut = V
JP304
relie
AIN- à OV
JP303
JP302
