détectée, et qui peut conduire à une réduction de la durée de vie du tube.

Installation des éléments de tube LoadSure 701RBE et 701RBEX

Eléments de tube LoadSure série 700 :

Supprimez les risques de défaillance prématurée du tube due à sa mauvaise installation
Evitez de trop serrer le tube ;
Eliminez le besoin de tendre le tube à nouveau ;
Augmentez la durée de vie du tube ;
Réduisez le temps d'entretien du tube, notamment lors du remplacement ou du
nettoyage ;
Bénéficiez de raccords de tubes industriels standard.

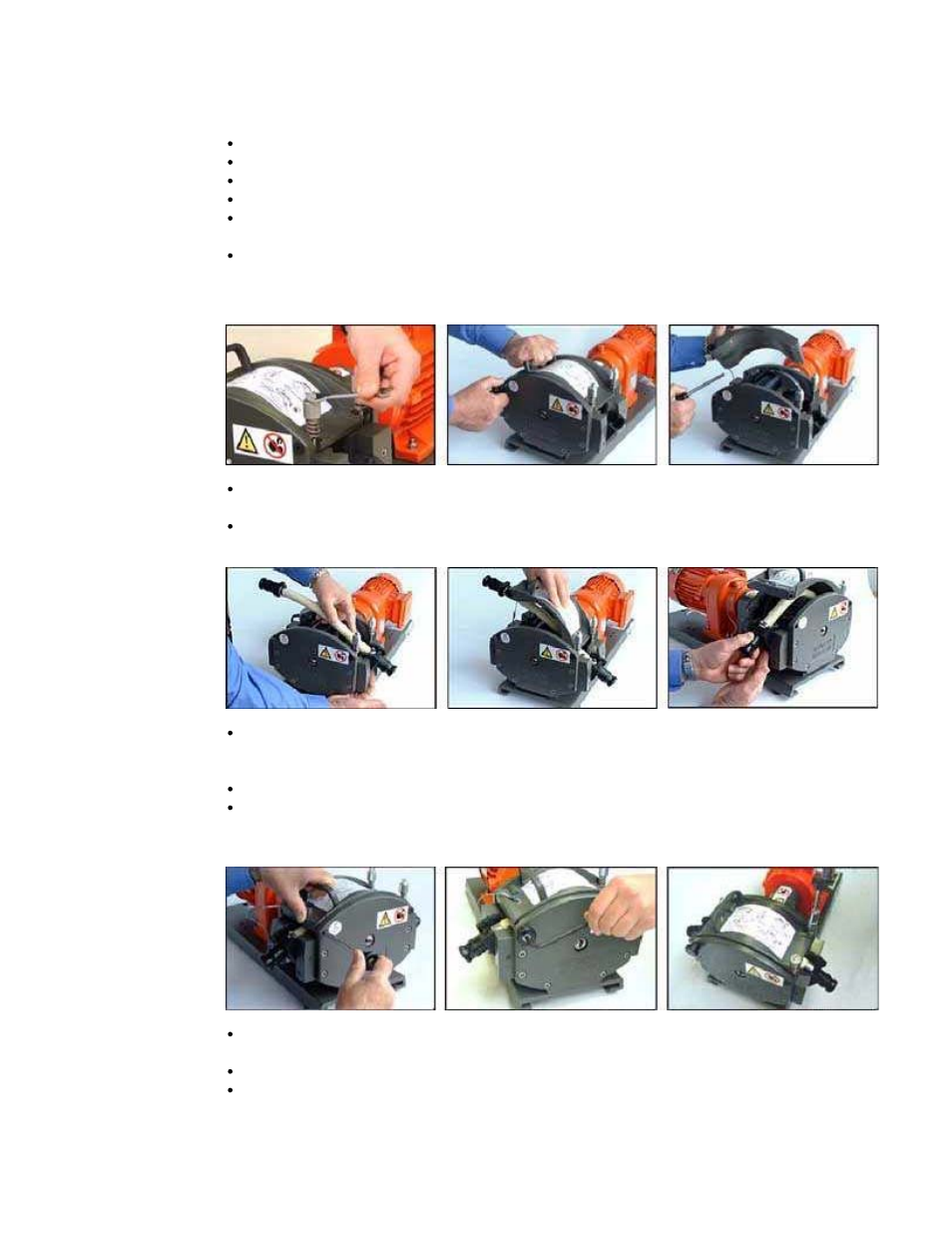

Remarque : Les figures ci-dessous illustrent l'installation des éléments de tube LoadSure

dans une tête de pompe 701RBE installée sur une pompe 701 montée sur plate-forme.

Desserrez les écrous à ressort de compression du rail à l'aide d'une clé tricoise A/F de
10 mm en tournant six fois dans le sens inverse des aiguilles d'une montre.
Libérez le rail en dévissant complètement le boulon de fixation. Soulevez le rail par sa
poignée et retirez-le en le glissant sous les ressorts.

Placez la bride en forme de D installée au bout de l'élément de tube dans le collier de
refoulement (droit) coulissant. (La bride en forme de D assure une parfaite installation
de l'élément).
Glissez l'extrémité droite du rail sous les ressorts.
Placez la seconde bride en forme de D dans le collier (gauche) coulissant du côté
d'aspiration (en soulevant le collier de serrage de tube coulissant, vous faciliterez
l'installation).

Placez l'extrémité gauche du rail de sorte que le boulon de fixation du rail puisse être
inséré.
Serrez le boulon de fixation du rail en utilisant la clé Allen 6 mm fournie.
Serrez les deux écrous à ressort à compression de rail avec un couple de serrage de
3 Nm en utilisant une clé tricoise A/F de 10 mm.
