25

Tête de pompe 501RL

Tête de pompe 501RL

Tête de pompe 501RL

Tête de pompe 501RL

Tête de pompe 501RL

Les têtes de pompe 501RL et 501RL2 sont conçues pour fonctionner avec des tubes 8 mm de diamètre
interne maximum. Le système 501RL est prévu pour être utilisé avec des tubes de paroi 1,6 mm et le
système 501RL2 est conçu pour des tubes de paroi 2,4 mm.

Les rouleaux à ressort permettent d’accroître la durée de vie des tubes. La tête de pompe peut tourner dans
le sens horaire pour augmenter la durée de vie des tubes, ou dans le sens anti-horaire pour les pressions plus
élevées. Le dispositif de protection doit être verrouillé lorsque la pompe est en marche.

Installation des systèmes 501RL et 501RL2

Installation des systèmes 501RL et 501RL2

Installation des systèmes 501RL et 501RL2

Installation des systèmes 501RL et 501RL2

Installation des systèmes 501RL et 501RL2

Le stator 501L peut s’adapter sur le mécanisme d’entraînement dans trois orientations. Fixer le stator à l’aide
de la vis de maintien.

Le rotor se fixe sur l’arbre du mécanisme d’entraînement à l’aide d’une bague fendue. Vérifier que l’arbre
du mécanisme d’entraînement est dégraissé avant de fixer le rotor: cela évitera que le rotor glisse sur l’arbre
lorsque la pompe sera en marche. Serrer la vis du rotor pour obtenir un couple de 3 Nm.

Il est possible de retirer le stator et le rotor de la pompe pour les nettoyer ou pour repositionner le stator sur
la pompe. Il y a une goupille d’entraînement à l’intérieur de la bague fendue du rotor qui doit être engagée
sur l’extrémité de l’arbre du mécanisme d’entraînement. Pour que cette goupille reste bien positionnée sur
l’arbre du mécanisme d’entraînement, nous conseillons de laisser la bague fendue sur l’arbre pendant le
démontage du rotor. Maintenir le rotor fermement et retirer la vis de serrage du rotor. Retirer le rotor de
l’arbre du mécanisme d’entraînement en laissant la bague fendue sur l’arbre.

Retirer la vis de maintien du stator. Il est possible de retirer le stator ou de le faire pivoter dans une autre
orientations. Positionner le stator et resserrer la vis de maintien. Replacer le rotor.

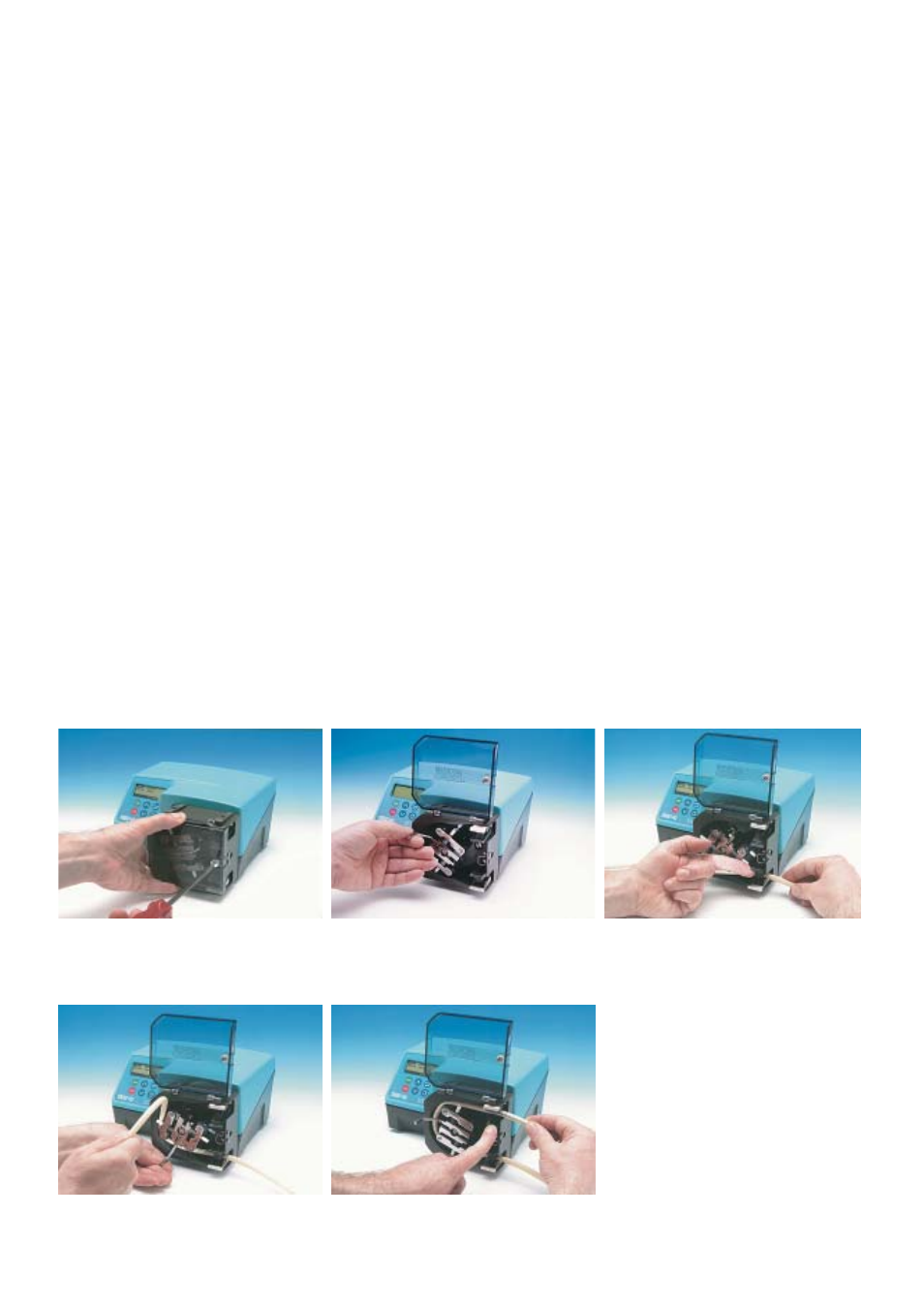

Installation du tuyau

Installation du tuyau

Installation du tuyau

Installation du tuyau

Installation du tuyau

Couper l’alimentation électrique. Déverrouiller et ouvrir le dispositif de protection de la tête de pompe.
Prévoir une longueur de tube d’au moins 240 mm. Fixer une extrémité du tube dans une pince de maintien.

Le rotor est muni de rouleaux de guidage du tube qui placent le tube dans la tête de pompe lors de
l’installation. Tourner lentement le rotor jusqu’à ce que les guides soient en contact avec le tube. Continuer
à tourner le rotor et placer le tube entre les guides.

Une fois que le tube fait le tour du stator de la pompe, fixer l’autre extrémité du tube dans l’autre pince de
maintien.
