21
Installation du tuyau Installation du tuyau Installation du tuyau Installation du tuyau Installation du tuyau
La taille du tube est indiquée par la couleur des trois arrêts
Ces arrêts divisent le tube manifold en deux longueurs de pompage. L’une ou l’autre de ces longueurs peut
être placée dans la cassette de la pompe, ce qui permet de doubler la durée de vie de chaque tube
manifold.
Les tubes manifold doivent être contrôlés régulièrement et il faut veiller à intervertir les longueurs avant
qu’une panne se produise. S’assurer que les tubes ne sont pas collés au stator de la cassette. Vérifier toute
la surface du tube qui se trouve à l’intérieur de la cassette.

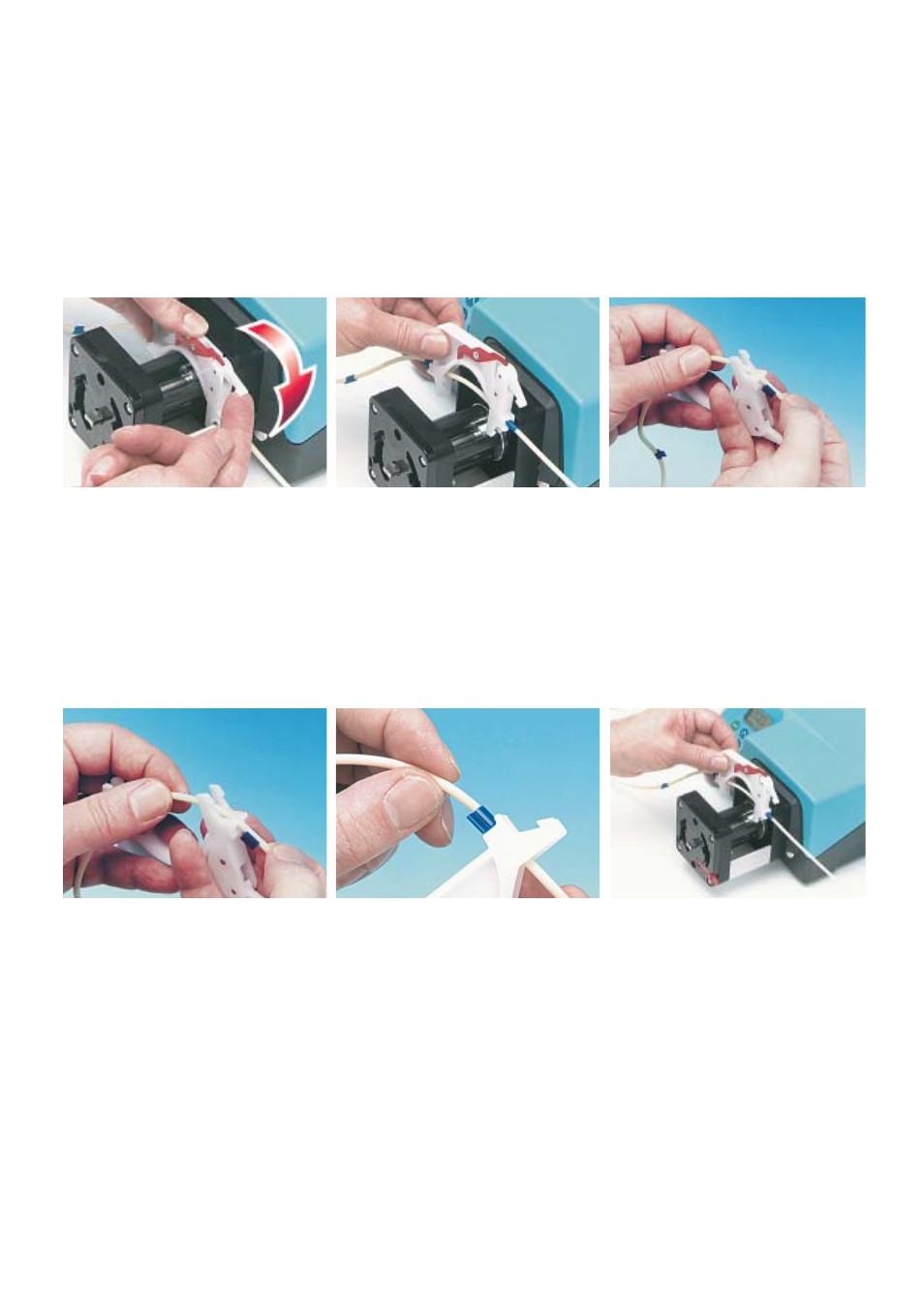

• Actionner la came à levier pour déverrouiller la cassette. Sortir la cassette du stator et retirer les tubes.
• Placer une extrémité du nouveau tube manifold dans une des pinces de la cassette. Placer l’autre
extrémité du nouveau tube manifold dans l’autre pince de la cassette. Les arrêts doivent se trouver en
dehors des
pinces de la cassette. Positionner le tube de façon symétrique dans les fentes. Ne pas
tordre le tube, ni essayer de forcer.
• Faire glisser les arrêts au-delà des pinces et s’assurer que le tube manifold est bien adapté. Tendre
doucement le tube en travers de la cassette en positionnant les arrêts.
• Placer la cassette chargée dans la tête de pompe. Les cassettes peuvent être placées dans les deux
sens: il est préférable de monter toutes les cassettes dans le même sens.
• Appuyer sur la cassette jusqu’à ce que les cotés de la cassette se fixent au corps de la tête de pompe.
S’assurer que le tube est bien positionné dans le stator de la cassette et qu’il n’est pas coincé sous un
bord de la cassette.
