Satel IVORY - Manuel (Page 2)

Mise en marche
1. Activer l'alimentation (le voyant LED commencera à clignoter signalant l'état de
démarrage).
2. Au moment où le détecteur procédera à l'état d'activation (le voyant LED
arrêtera de clignoter), tester la portée du détecteur, c'est à dire vérifier si se
mouvoir dans une zone surveillée provoquera la mise en marche du relais
d'alarme et l'allumage du voyant. Au moment d'effectuer le test, les broches
LED ON/OFF doivent être fermés ou l'entrée LED doit être court-circuitée à la
masse.
3. En cas de besoin, changer de sensibilité du détecteur.
Caractéristiques techniques
Tension d'alimentation ....................................................................... 12 V DC ±15%
Consommation de courant en état prêt............................................................12 mA
Consommation maximale de courant ..............................................................12 mA
Capacité portante admissible des contacts du relais (résistante) .... 40 mA/16 V DC
Vitesse détectable du mouvement ............................................................ 0.3...3 m/s
Temps de signalisation de violation ...................................................................... 2 s
Classe de protection...................................................................................... Grade 2
Classe environnementale......................................................................................... II
Températures de fonctionnement ...........................................................-10...+55 °C
Normes respectées .......................................................... EN50131-1, EN50131-2-2
Dimensions.................................................................................... 57 x 123 x 42 mm
Hauteur de montage recommandée ............................................................ 2.1...3 m
Masse ................................................................................................................ 112 g

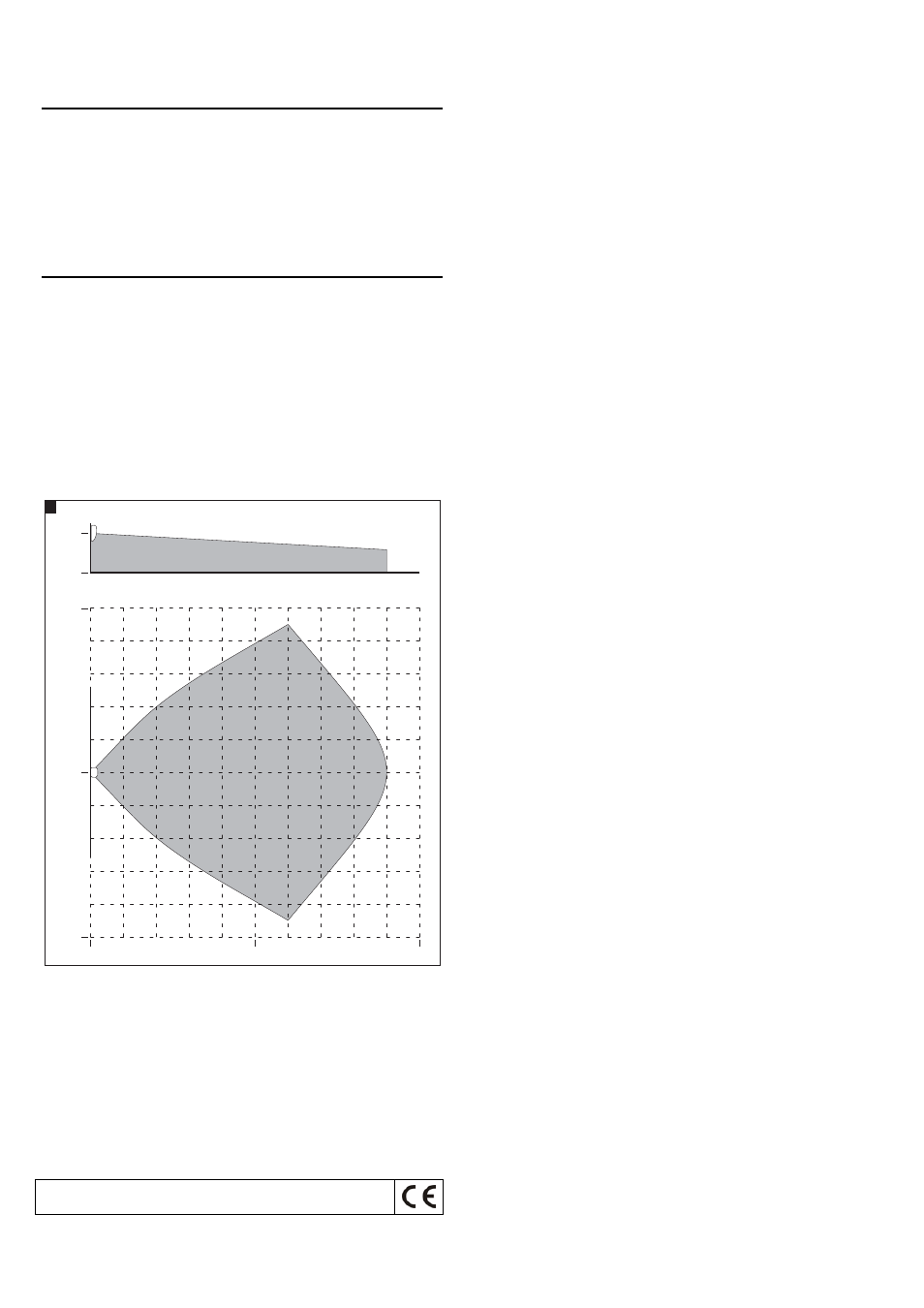

35
0 10 m 20 m
10 m
10 m
0
0
2,4 m
SATEL sp. z o.o.
ul. Schuberta 79
80- 172 Gdańsk
POLOGNE
tel. + 48 58 320 94 00
[email protected]
www.satel.pl
Pour télécharger la version actuelle de la déclaration de conformité CE
et des certificats, veuillez visiter le site Web www.satel.pl
