IVORY
DETECTEUR DE MOUVEMENT IRP
A MIROIRS OPTIQUES
ivory_fr 08/08
Le détecteur de mouvement IVORY est destiné au fonctionnement dans les
systèmes de signalisation d'effraction et d'agression. Le système optique du
détecteur fonctionne à la base du miroir segmenté de haute qualité qui assure la
sensibilité identique dans toute la zone surveillée et élimine la zone morte, ainsi
appelée. Utiliser la voie optique précise et le processeur des signaux avancé
a permit d'atteindre une sensibilité très haute et la résistance aux fausses
alarmes. Le mécanisme avancé de la compensation numérique de température
permet de fonctionner dans un large intervalle de températures. Le journal
d'alarmes et la possibilité de gérer à distance l'activation et la désactivation du
voyant LED sont des qualités supplémentaires du détecteur.
1
1
2
4
3

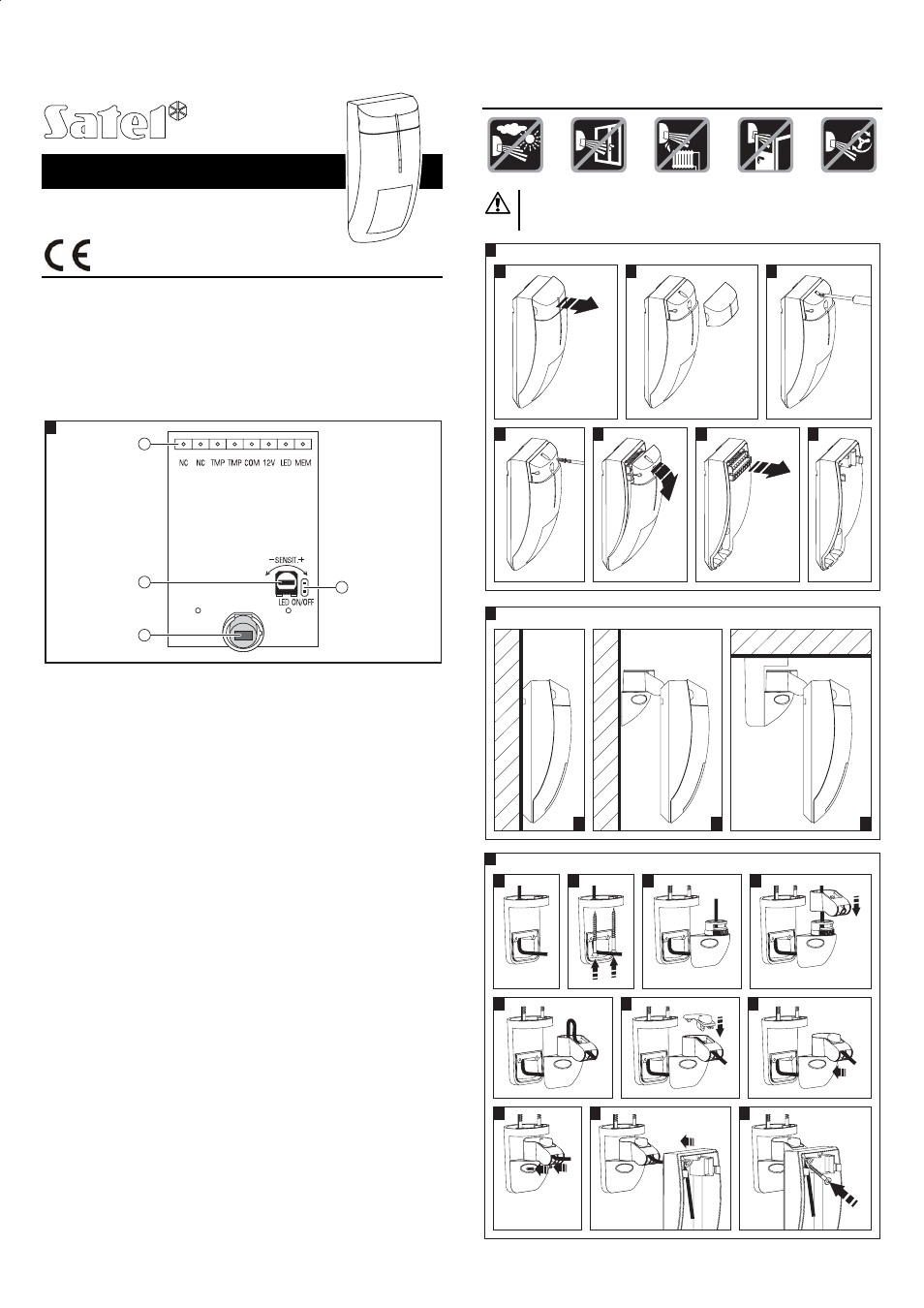

Légende pour la figure 1:
1 - bornes pour fixer le bloc de raccordement. Description des bornes:
NC - relais (NC).
TMP - contact d'autoprotection.
COM - masse.
12V - entrée d'alimentation.
LED - entrée permet d'activer/désactiver à distance le voyant LED, si le
cavalier est enlevé de broches LED ON/OFF. Le voyant LED
signalera des violations, quand l'entrée LED sera court-circuitée à la
masse. La sortie de la centrale d'alarme du type OC programmée,
p.ex. comme I
NDICATEUR DU MODE DE SERVICE ou M ICRO -
COMMUTATEUR BISTABLE peut être utilisé pour commander l'entrée.
MEM - entrée de commande de la mémoire d'alarme. La sortie de la
centrale d'alarme du type OC programmée comme I NDICATEUR
D ’ ARMEMENT doit être connectée à l'entrée. Si l'entrée est court-
circuitée à la masse et le détecteur enregistre un mouvement – en
déclenchant ainsi l'alarme – le voyant LED signalera par un
clignotement la mémoire d'alarme. La signalisation de la mémoire
d'alarme dure à partir du moment de court-circuiter de nouveau
l'entrée à la masse. Couper l'entrée de la masse (désactivation
d’armement) n'élimine pas la mémoire de l'alarme.
2 - potentiomètre pour réguler la sensibilité du détecteur.
3 - broches LED ON/OFF. Installer le cavalier active la signalisation à l'aide du
voyant LED indépendamment de l'état de l'entrée LED.
4 - capteur pyroélectrique.
Pendant 30 secondes après avoir activé l'alimentation, le détecteur est en état de
démarrage, ce qui est signalé par de courts clignotements du voyant LED.
Seulement après avoir expiré ce temps, le détecteur procède au fonctionnement.
Détecter un mouvement par le détecteur déclenche l'ouverture des contacts du
relais pour 2 secondes environ. Le clignotement du voyant LED y accompagne,
ce qui facilite à l'installateur vérifier la conformité du fonctionnement du détecteur
et une détermination approximative de la zone surveillée. Le clignotement du
voyant signale la mémoire de l'alarme.
Le détecteur contrôle la tension d'alimentation et la conformité du fonctionnement
de la voie de signaux. En cas de la baisse de tension plus longue que 2 secondes
au-dessous de 9V (±5%) ou si un endommagement de la voie de signaux a été
constaté, le détecteur signale l'état de panne en activant le relais d'alarme et par
un allumage permanent du voyant. La signalisation de panne dure tout le temps
de son apparition.
Installation
Le miroir n'exige pas d'être nettoyé. La construction étanche de la
chambre optique assure la résistance à la poussière. Il n'est pas
conseillé de démonter la carte électronique et le miroir.
32
A B C
D E F G
3
A B C
4
A B C D
E F G
H J I
