2 AMD-102 SATEL
1. Ouvrir le boîtier.
2. Installer la batterie et ajouter le détecteur au système sans fil (voir l'ACU-100 contrôleur
Manuel de l'utilisateur). Une étiquette avec le numéro de série de 7 chiffres qui doit être
entrée lors de l'enregistrement du détecteur dans le système sont fournies sur la carte
électronique à l'écran.
3. Sélectionner un endroit (fenêtre / cadre de porte, etc.), lorsque le détecteur doit être
installé et le fixer temporairement.
4. Vérifier le niveau de signal parvenant au contrôleur à partir du détecteur. Si nécessaire,
sélectionner un autre endroit pour l'installation.
5. Faire un trou dans le panneau arrière du boîtier et faire passer les câbles à travers lui
(la longueur admissible maximum de câble est de 3 mètres). Visser les câbles aux bornes
correspondantes sur la carte électronique.
Note: L'entrée à laquelle le détecteur n'est pas connecté doit être connectée à la masse.
6. Fixez le panneau arrière du boîtier à la surface de montage.
7. Fermez le boîtier du détecteur.
26 mm
20 mm
27 mm
24 mm
110 mm
23 mm
1
15 mm
2
20 mm

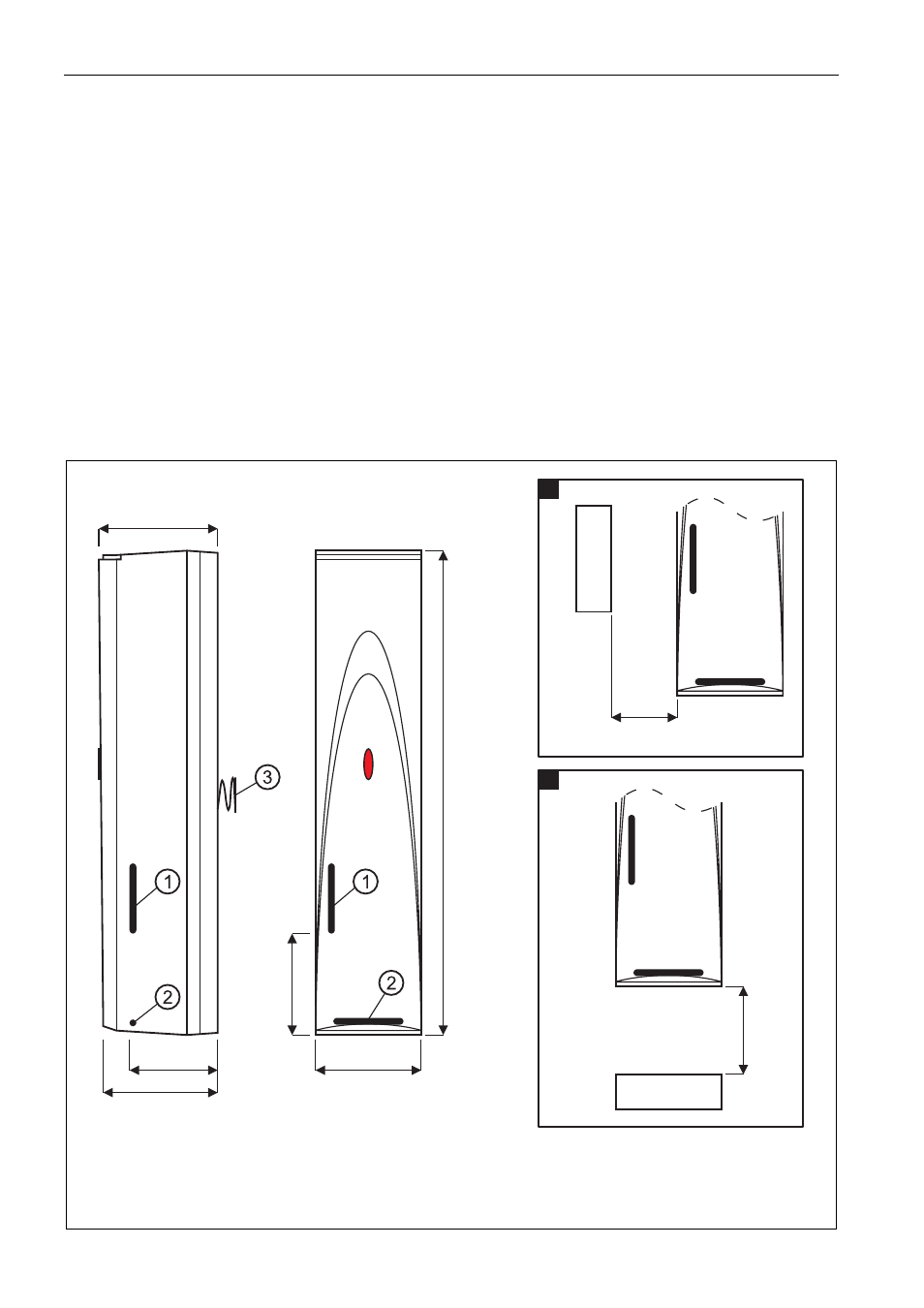

Fig. 2. Dimensions du détecteur, positions des interrupteurs à lames et leurs portées
maximales. Les portées présentées concernent l’aimant fixé a la hauteur de carte
électronique du détecteur. 1 – interrupteur à lames latéral. 2 – interrupteur à lames latéral.
3 – ressort du contact d’autoprotection.
