Satel AMD-102 - Manuel

®
DETECTEUR MAGNETIQUE SANS FIL AVEC
UNE ENTREE POUR VOLET ROULANT
AMD-102
amd102_fr 05/09
Le détecteur magnétique sans fil AMD-102 est destiné au fonctionnement dans le cadre du
système bidirectionnel sans fil ABAX. Il est géré par le contrôleur ACU-100 en version du
logiciel 2.01 ou ultérieure compatible avec la centrale INTEGRA 128-WRL en version du
logiciel 1.07 ou ultérieure.
Le détecteur est équipé de 2 interrupteurs à lames.
La programmation de celui qui doit être actif se fait par voie radio.
Le détecteur a deux entrées supplémentaires (l’une de type NC
et l’autre pour le détecteur avec une entrée pour volet roulant).
Il occupe deux positions sur la liste des dispositifs sans fil
(position 1 – détecteur magnétique; position 2 – entrée
supplémentaires).

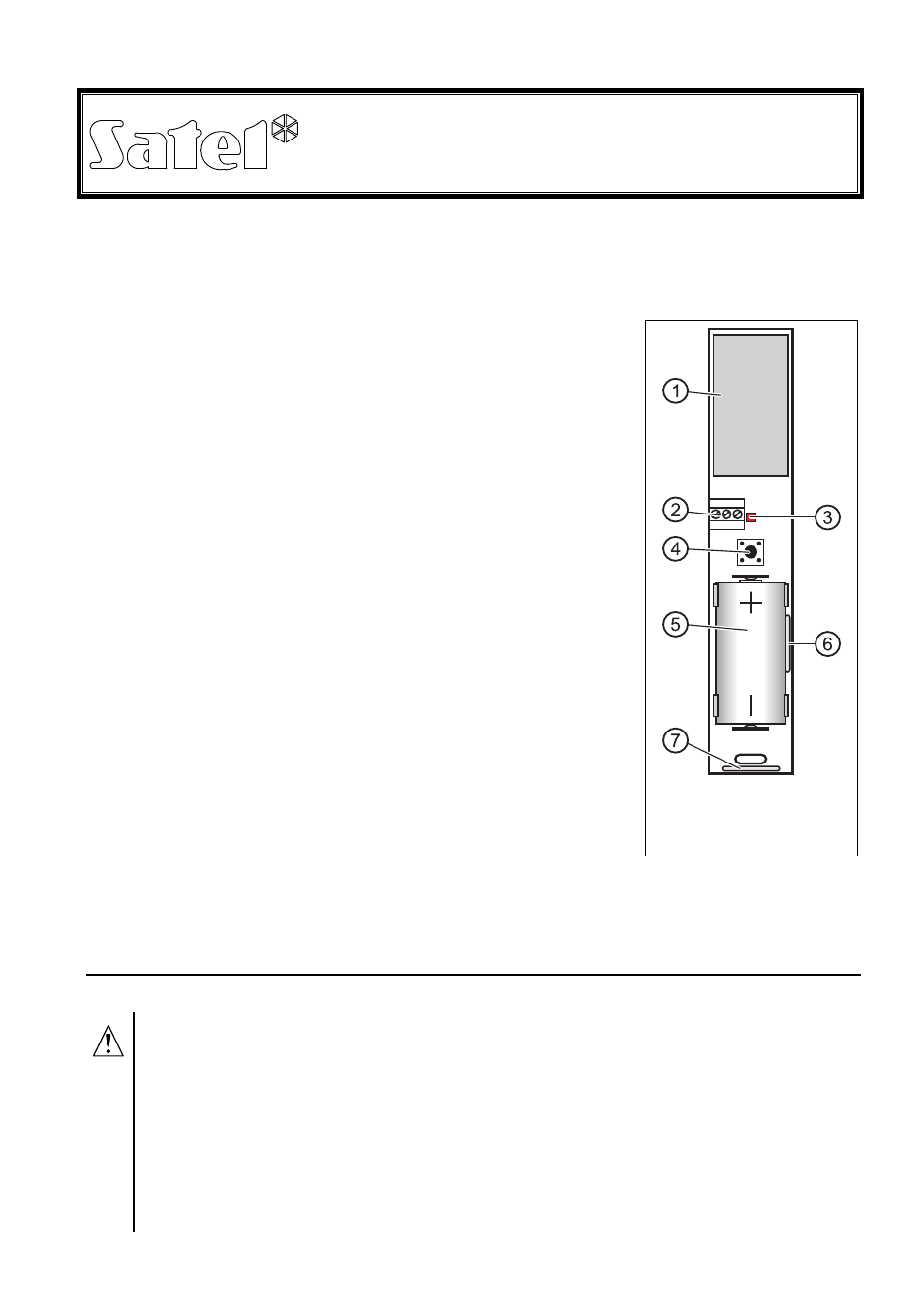

Légende de la figure 1:
1 - écran.
2 - bornes pour entrées supplémentaires:
R - entrée pour volet roulant
COM - masse
M
- entrée type NC
3 - voyant LED. Il n’est allumé en rouge qu’en mode test
indiquant la communication avec le contrôleur (en période
d’interrogation), la violation et le sabotage.
4 - contact d’autoprotection répondant à l’ouverture du boîtier et
à l’arrachement du support.
5 - batterie lithium CR123A d’une tension de 3 V assurant la
durée de fonctionnement environ 3 ans. Le détecteur
contrôle l’état de la batterie. Quand la tension descend en
dessous de 2,6 V, l’information sera envoyée au contrôleur.
L’indication de la batterie faible durera jusqu'à son
remplacement.
6 - interrupteur à lames latéral.
7 - interrupteur à lames inférieur.
1. Installation
Le détecteur est adapté à l’installation dans l’intérieur des locaux.
Avant d'installer définitivement le détecteur, vérifier le niveau du signal reçu
depuis le détecteur par le contrôleur ACU-100, si nécessaire, changer le lieu
d'installation afin que l'emplacement soit optimal du point de vue communication.
Installer la batterie dans le détecteur juste avant de l'enregistrer dans le
contrôleur. Le détecteur non enregistré ou n'ayant aucune communication avec
le contrôleur consomme plus d'énergie ce qui réduit la durée de vie de la
batterie.
Installer et remplacer la batterie avec toutes les précautions nécessaires pour
ne pas abîmer des interrupteurs à lames sur la carte électronique.
M
COM
R
Fig. 1. Vue de la carte
électronique du
détecteur .
