Gestionnaire de thermopompes REMKO

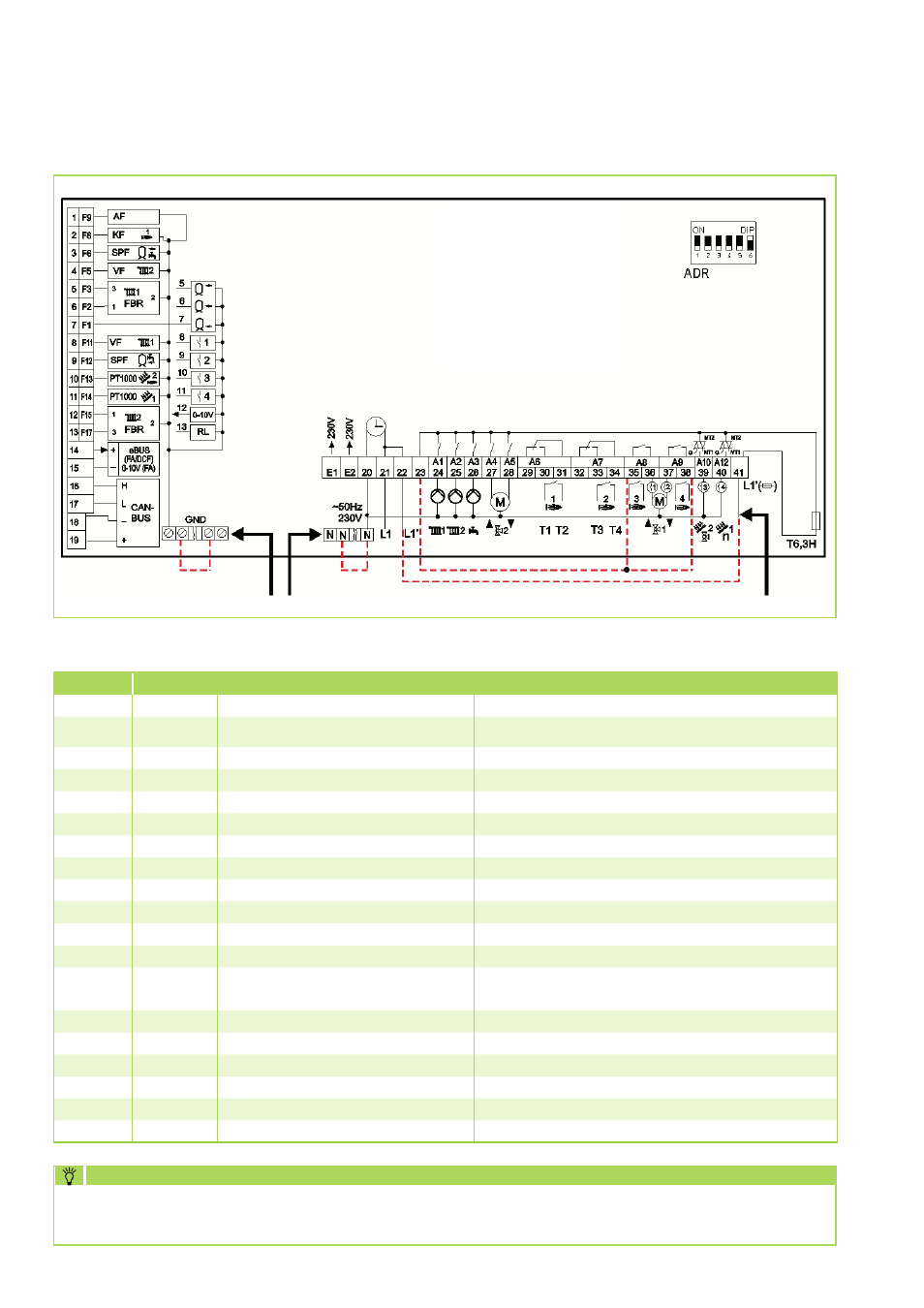

Affectation des contacts Platine Merlin E/S (Aperçu côté de brasage)
Respectez impérativement les plans de raccordement et les schémas électriques de la thermopompe utilisée.
Vous les trouverez dans le manuel d'installation correspondant.
REMARQUE
Borne N° de sonde Description Remarque
1 F9 Sonde extérieure
2 F8
Sonde collecteur (entrée commune)
Sonde de régulation chauffage
Sonde de régulation chauffage. À positionner en fonction du
schéma d'installation !
3 F6 Sonde eau chaude
4 F5 Sonde d'entrée HK 2 (circuit mixte)
5 F3 non occupée
6 F2 non occupée
7 F1 non occupée
8 F11 Sonde d'entrée WP ou HK 1 HK 1 est un circuit de chauffe direct
9 F12 Sonde ballon tampon bas Sonde de référence solaire ou chaudière à combustible solide
10 F13 Sonde chaudière à combustible solide Pt 1000
11 F14 Sonde collecteur solaire Pt 1000
12 F15 Indicateur de débit Entrée d'impulsion
13 F17
Sonde de retour (sonde de régulation refroi-
dissement)
se trouve à la livraison dans le module intérieur. En fonction de la
sélection d'installation (hydraulique), il peut s'avérer nécessaire de
changer le positionnement de cette sonde
14 eBUS + Sortie de signaux 0-10 V Degré de modulation (consigne de rendement en %)
15 eBus- Sortie de signaux 0-10 V Degré de modulation (consigne de rendement en %)
16 CAN-Bus H
17 CAN-Bus L
18 CAN-Bus -
19 CAN-Bus +
Affection spécifique à Remko des contacts des entrées de platine
